HMC365S8G/365S8GE InGaP HBT 4分頻SMT封裝，DC-13GHz技術手冊
概述
HMC365S8G(E)是一款低噪聲4分頻靜態分頻器，使用InGaP GaAs HBT技術，采用8引腳表貼塑料封裝。 此器件在DC（使用方波輸入）至13 GHz的輸入頻率下工作，使用+5V DC單電源。 100 kHz偏置時的低加性SSB相位噪聲為-151 dBc/Hz，有助于用戶保持良好的系統噪聲性能。
數據表：*附件：HMC365S8G HMC365S8GE InGaP HBT 4分頻SMT封裝，DC-13GHz技術手冊.pdf
應用
- 衛星通信系統
- 光纖產品
- 點對點無線電
- 點對多點無線電
- VSAT
特性
- 超低SSB相位噪聲： -151 dBc/Hz
- 寬帶寬
- 輸出功率： 5 dBm
- 單直流電源： +5V
- S8G SMT封裝
邏輯圖

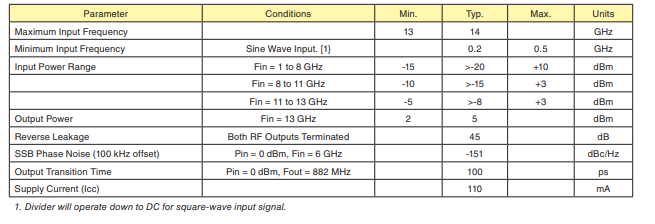

電氣規格

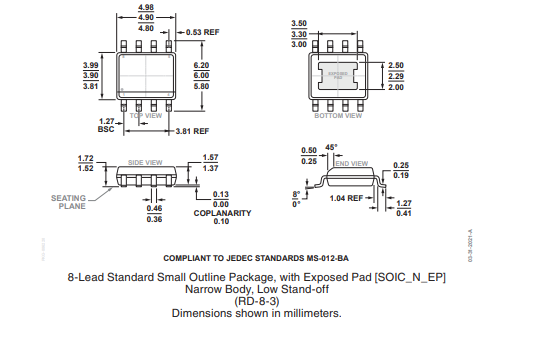

外系圖

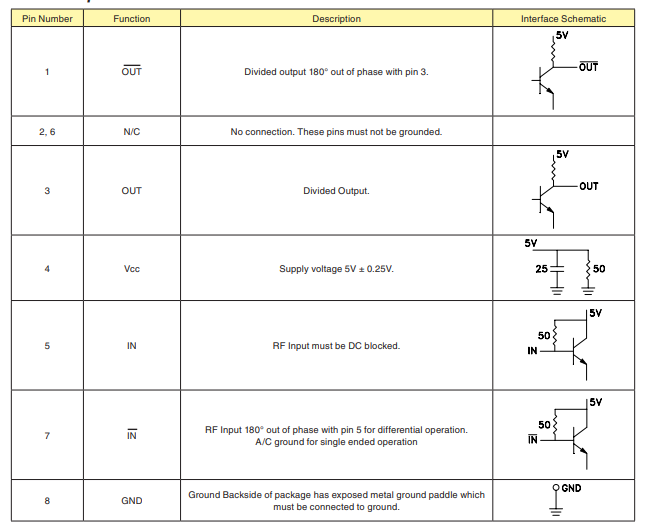

引腳描述

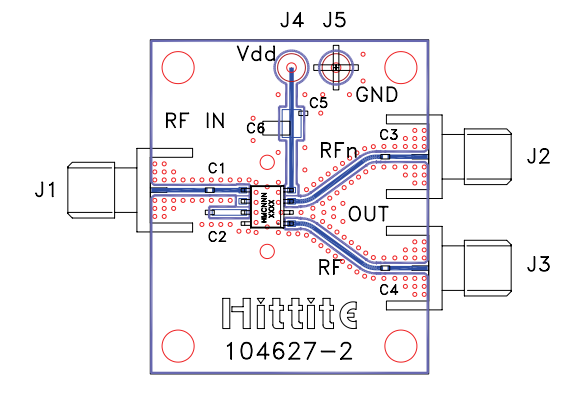

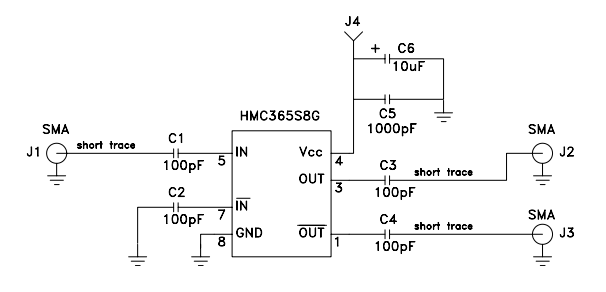

評估PCB
引腳描述
