HMC363G8 InGaP HBT 8分頻密封型SMT封裝，DC-12GHz技術手冊
概述
HMC363G8是一款低噪聲8分頻靜態分頻器，使用InGaP GaAs HBT技術，采用8引腳密封型表貼玻璃/金屬封裝。 此器件在DC（使用方波輸入）至12 GHz的輸入頻率下工作，使用+5V DC單電源。 100 kHz偏置時的低加性SSB相位噪聲為-153 dBc/Hz，有助于用戶保持良好的系統噪聲性能。
數據表：*附件：HMC363G8 InGaP HBT 8分頻密封型SMT封裝，DC-12GHz技術手冊.pdf
應用
- 點對點/多點無線電
- VSAT無線電
- 測試設備
- 光纖產品
- 軍事和太空
特性
- 超低SSB相位噪聲：
-153 dBc/Hz - 寬帶寬
- 輸出功率： 4 dBm
- 單直流電源： +5V
- 8引腳密封型SMT封裝
邏輯圖

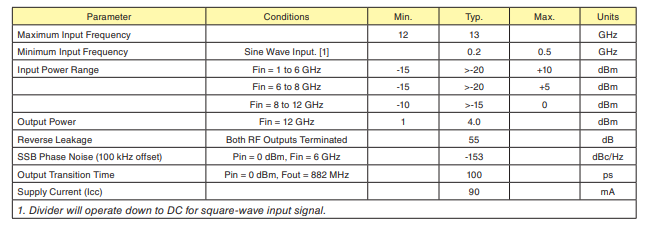

電氣規格

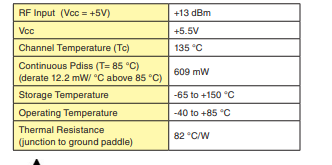

絕對最大額定值

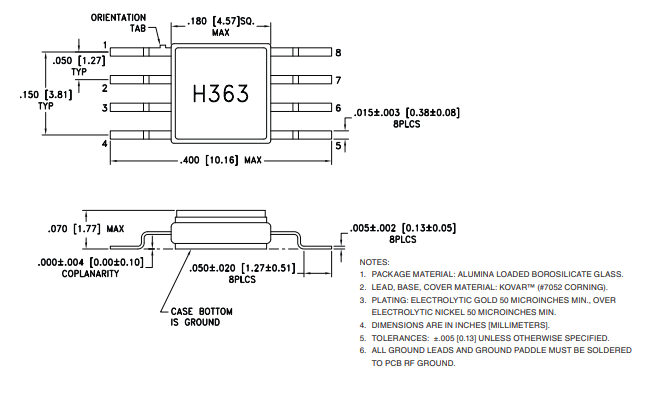

外形圖

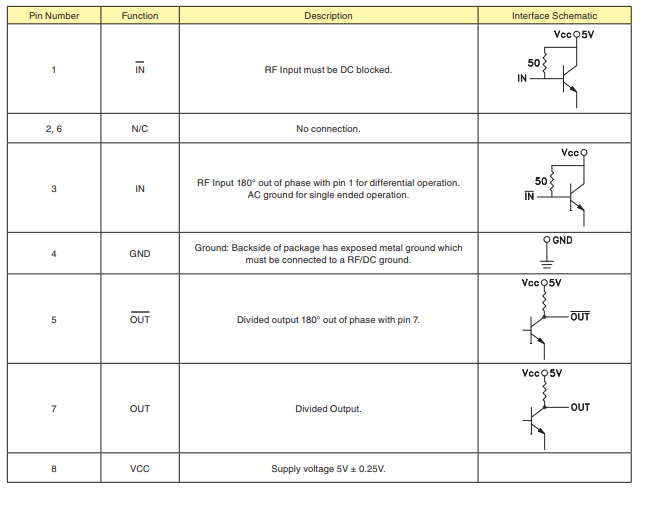

引腳描述
