INA1620 將 4 個高精度匹配薄膜電阻器對和片上 EMI 濾波與一個低失真、高輸出電流、雙路音頻運算放大器集成在一起。該放大器在 1kHz 頻率下具有
2.8nV/√Hz 的極低噪聲密度和 –119.2dB 的超低 THD+N，能夠以 150mW 的輸出功率驅動一個 32Ω 的負載。集成式薄膜電阻器的匹配精度在 0.004% 以內，可用于創建大量具有極高性能的音頻電路。

數據手冊：*附件：INA1620 具有集成薄膜電阻器和EMI濾波功能的高保真音頻運算放大器技術手冊.pdf

INA1620 具有 ±2V 至 ±18V 的極寬電源電壓范圍，每通道電源電流僅為 2.6mA。INA1620 還具有關斷模式，允許放大器從正常運行狀態切換至待機狀態（待機電流通常小于 5μA）。關斷模式經專門設計，可消除進入或退出關斷模式時產生的“咔嗒”和“噗噗”噪聲。

INA1620 具有獨特的內部布局，可將串擾降到最低，即使在過驅動或過載時也不受通道間相互作用的影響。此器件的額定工作溫度范圍為 –40°C 至 +125°C。

特性
? 匹配精度為 0.004%（典型值）的高質量薄膜電阻器
? 集成 EMI 濾波器
? 超低噪聲：1kHz 時為 2.8nV/√Hz
? 超低總諧波失真 + 噪聲：
–119dB THD+N（以 142mW/通道的功率驅動
32Ω/通道的負載）
? 寬增益帶寬產品：32MHz (G = +1000)
? 高壓擺率：10V/μs
? 高容性負載驅動能力：> 600pF
? 高開環增益：136dB（600Ω 負載）
? 低靜態電流：每通道 2.6mA
? 具有更低的“噗噗”和“咔嗒”噪聲的低功耗關斷模式：每通道 5μA
? 短路保護
? 寬電源電壓范圍：±2V 至 ±18V
? 采用小型 24 引腳 WQFN 封裝

引腳功能和配置

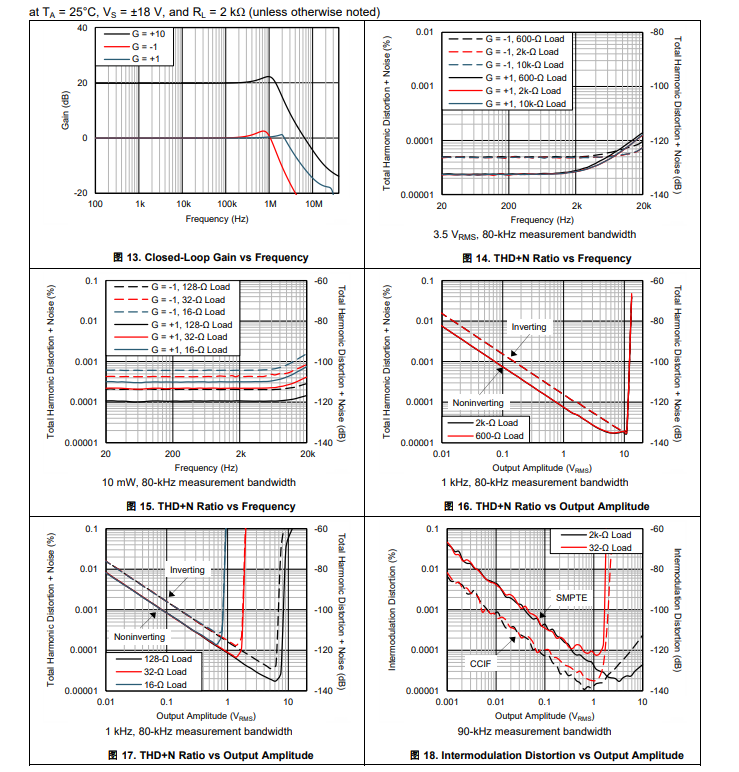

典型特性

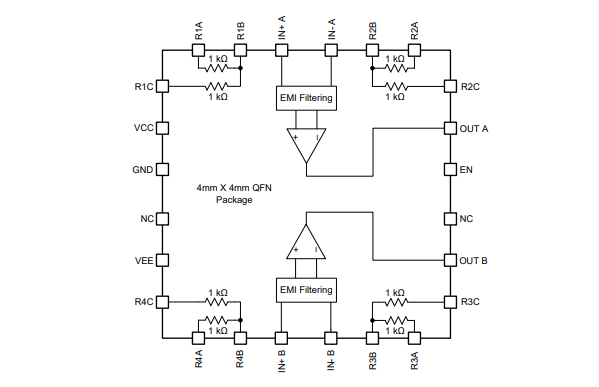

功能方框圖

應用
? 高保真 (HiFi) 耳機驅動器
? 專業音頻設備
? 模數混合控制臺
? 音頻測試和測量
