INA149 是一款高精度單位增益差動放大器，此放大器具有很高的輸入共模電壓范圍。 它是一款包含有高精度運算放大器和集成薄膜電阻器網路的單一單片器件。 INA149 能夠精確測量高達±275 V 的共模信號出現時的小額差分電壓。INA149 輸入受到瞬時共模或者高達500 V 的差分過載保護。

數據手冊：*附件：INA149-EP 增強型產品，高共模電壓差分放大器技術手冊.pdf

在很多無需電流隔離的應用中，INA149 可以取代隔離放大器。 此功能可以省去昂貴的隔離的輸入端電源并去除相關紋波、噪音和靜態電流。 INA149 出色的 0.0005% 非線性和 500-kHz 帶寬特性使之優于傳統隔離放大器。

INA149 與 INA117- 和 INA148-類型高共模電壓放大器引腳兼容并且提供優于上述兩設備的性能。 INA149 采用小外形尺寸集成電路 (SOIC)-8 封裝。此器件額定軍用溫度范圍介于 –55°C 至 +125°C。

特性

• 共模電壓范圍： ±275 V
• 最小共模抑制比 (CMRR)： 在 –55°C 至 +125°C 間為 84 dB
• DC 規范
  • 最大偏移電壓： 3500 μV
  • 最大增益誤差： 0.047%
  • 最大增益非線性： 0.001% FSR 在 25°C
• AC 性能
  • 帶寬： 500 kHz
  • 典型轉換率： 5 V/μs
• 寬電源電壓范圍： ±2.0 V 至 ±18 V
  • 最大靜態電流： 1100 μA
  • ±15-V 電源上的輸出擺幅： ±13.5 V
• 輸入保護
  • 共模電壓: ±500 V
  • 差分電壓: ±500 V

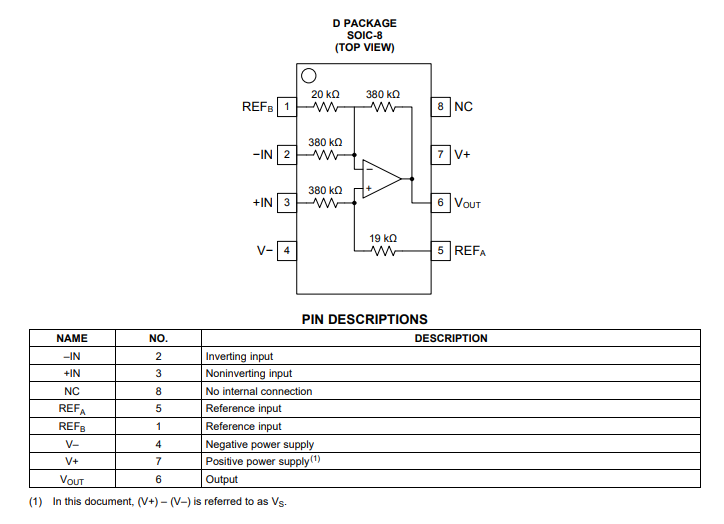

引腳功能和配置

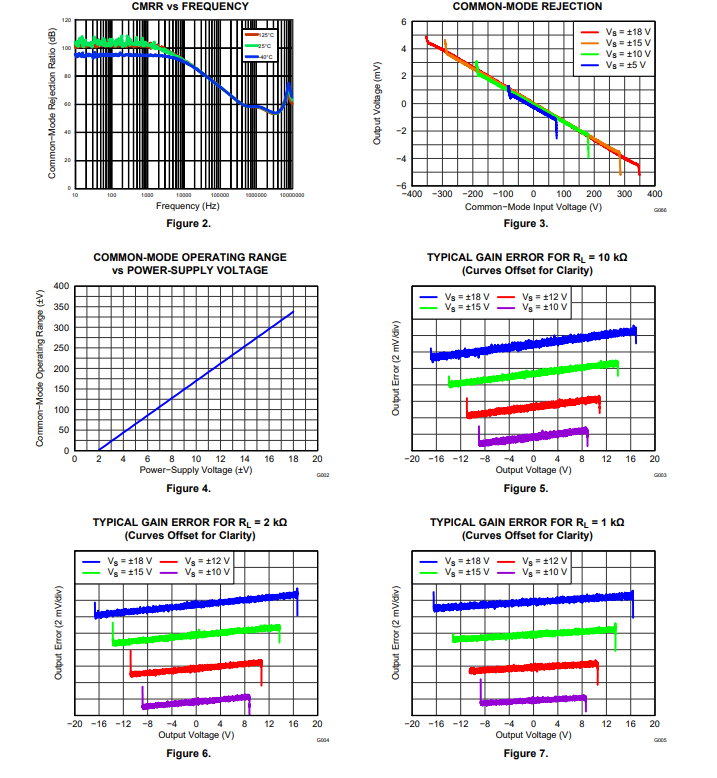

典型特性

應用
高壓電流感應
電池電壓監視
電源電流監視
電機控制
隔離電路的替代產品
