INA159是一款高轉換速率、G=1/5差分放大器，由一個帶有精密電阻網絡的精密運算放大器組成。1/5的增益使INA159可用于將±10-V信號耦合到單電源模數轉換器（ADC），特別是那些在單+5V電源上工作的ADC。片上電阻器經過激光微調，可實現精確增益和高共模抑制。電阻器的出色電阻溫度系數（TCR）跟蹤保持了增益精度和溫度范圍內的共模抑制。輸入共模電壓范圍超出正負電源軌。它總共使用1.8V至5.5V的單電源或分體式電源。INA159參考輸入使用兩個電阻器，便于中間供電或參考偏置。

數據手冊：*附件：INA159-EP 0.2 增益電平轉換差分放大器（增強型產品）技術手冊.pdf

差分放大器是許多常用電路的基礎。INA159無需使用昂貴的外部精密電阻網絡即可提供此電路功能。INA159采用MSOP-8表面貼裝封裝，可在-55°C至125°C的擴展工業溫度范圍內運行。

特征
0.2至接口±10-v信號至
單電源adc
收益準確度：+0.024%（最大）
寬帶：1.5 MHz
高壓擺率：15 V/us
低失調電壓：+100 uV
低失調漂移：t1.5 uVPC
單電源工作低至1.8 V

引腳功能和配置

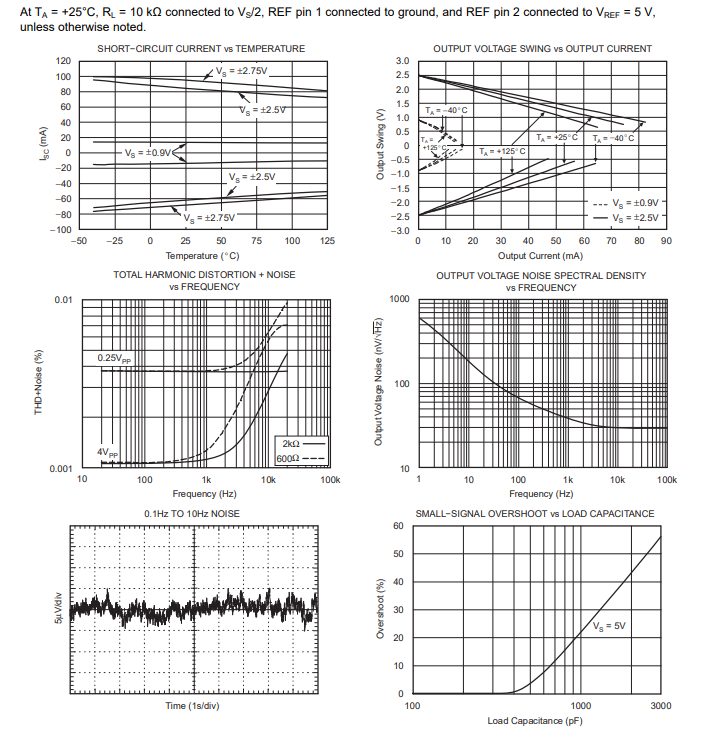

典型特性

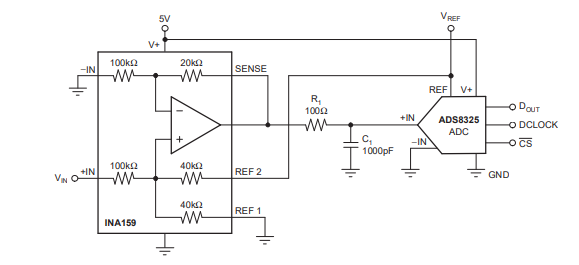

典型應用

應用
工業過程控制
儀表
差分到單端轉換
音頻線路接收器
