INA149 是一款高精度單位增益差動放大器，此放大器具有很高的輸入共模電壓范圍。 它是一款包含有高精度運算放大器和集成薄膜電阻器網路的單一單片器件。 在共模信號電壓高達 ±275 V時，INA149 可以準確測量較小的差分電壓。INA149 輸入受到最高 500 V 的瞬時共模電壓或者的差分負載的保護。

數據手冊：*附件：INA149 高共模電壓差分放大器技術手冊.pdf

在很多無需電流隔離的應用中，INA149 可以取代隔離放大器。 此功能可以省去昂貴的隔離的輸入端電源并去除相關紋波、噪音和靜態電流。 INA149 出色的 0.0005% 非線性和 500-kHz 帶寬特性使之優于傳統隔離放大器。

INA149 與 INA117- 和 INA148-類型高共模電壓放大器引腳兼容并且提供優于上述兩設備的性能。 INA149 采用 SOIC-8 封裝，額定拓展工業工作溫度范圍為 –40°C 至 +125°C。

特性

• 共模電壓范圍： ±275 V
• 最小 CMRR： –40°C 至 125°C 時為 90 dB
• DC 規范
  • 最大偏移電壓： 1100 μV
  • 最大偏移電壓漂移: 15 μV/°C
  • 最大增益誤差: 0.02%
  • 最大增益漂移誤差: 10 ppm/°C
  • 最大增益非線性值: 0.001% FSR
• AC 性能：
  • 帶寬： 500 kHz
  • 典型轉換率： 5 V/μs
• 寬電源電壓范圍： ±2.0 V 至 ±18 V
  • 最大靜態電流: 900 μA
  • ±15-V 電源的輸出擺幅: ±13.5 V
• 輸入保護
  • 共模電壓: ±500 V
  • 差分電壓: ±500 V

引腳功能和配置

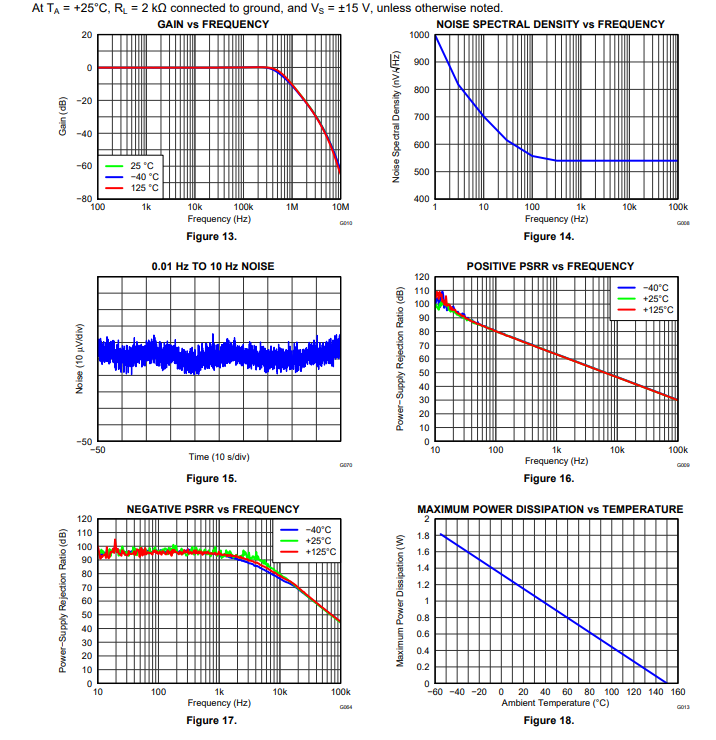

典型特性

應用
高壓電流感應
電池電壓監視
電源電流監視
電機控制
隔離電路的替代產品
