TPSM365R6 或 TPSM365R3 是一款 600mA 或 300mA、65V 輸入同步降壓直流/直流電源模塊，它將功率 MOSFET、集成電感器和引導電容器組合在一個緊湊且易于使用的 3.5mm × 4.5mm × 2mm、11 引腳 QFN 封裝中。小型 HotRod? QFN 封裝技術增強了熱性能和低 EMI。該器件具有超低工作 IQ空載時為 4μA（24V 至 3.3V V 外 ).TPSM365Rx 提供兩個支持 3.3V 和 5V 的固定輸出電壓選項，以及一個支持 1V 至 13V 范圍的可調輸出電壓選項。該模塊只需四個外部元件即可實現 3.3V 和 5V 固定輸出解決方案。TPSM365Rx 針對出色的 EMI 性能和空間受限應用進行了優化。
*附件：tpsm365r6.pdf

TPSM365Rx 使用具有內部補償的峰值電流模式控制方案，以最小的輸出電容保持穩定運行。精確的 EN 功能允許在啟動和關閉期間對設備進行精確控制。漏極開路 PGOOD 輸出提供輸出電壓狀態的真實指示。TPSM365Rx 包括預偏置啟動、過流和溫度保護，使 TPSM365Rx 成為為各種工業應用供電的出色器件。在固定選項型號中，MODE/SYNC 引腳可實現從 FPWM 到 PFM 的無縫轉換，空載待機靜態電流小于 4 μA，確保整個負載電流范圍內的高效率和出色的瞬態響應。

特性

• 功能安全
  • 提供有助于功能安全系統設計的文檔
• 多功能同步降壓 DC/DC 模塊：
  • 集成 MOSFET、電感器和控制器
  • 寬輸入電壓范圍：3 V 至 65 V
  • 輸入瞬態電壓高達 70 V
  • 結溫范圍 –40°C 至 +125°C
  • 4.5 mm × 3.5 mm × 2 mm 包覆成型封裝
  • 使用 RT 引腳或外部 SYNC 信號在 200 kHz 至 2.2 MHz 范圍內可調頻率
• 在整個負載范圍內實現超高效率：
  • 12 V 時效率高于 85% 在 、3.3V外
  • 24 V 時效率高于 85% 在 、5V外
  • 空載時的超低工作靜態電流：V 時為 4 μA 在 = 24 V 至 3.3 V V外
• 針對超低 EMI 要求進行了優化：
  • 偽隨機擴頻可降低峰值發射
  • 引腳可選的 FPWM 模式，通過 MODE/SYNC 引腳在輕負載下保持恒定頻率
  • 與 MODE/SYNC 引腳的 FSW 同步
  • CISPR11 B 類能力
• 輸出電壓和電流選項：
  • 3.3V 或 5V V 的固定輸出型號外
  • 1 V 至 13 V 的可調輸出電壓
  • 引腳兼容 TPSM33625
  • 600mA 輸出電流 （TPSM365R6）
  • 300mA 輸出電流 （TPSM365R3）
• 固有的保護功能，實現穩健的設計
  • 用于排序、控制和 V 的精密使能輸入和漏極開路 PGOOD 指示器在UVLO （紫外線鎖定）
  • 過流和熱關斷保護

參數

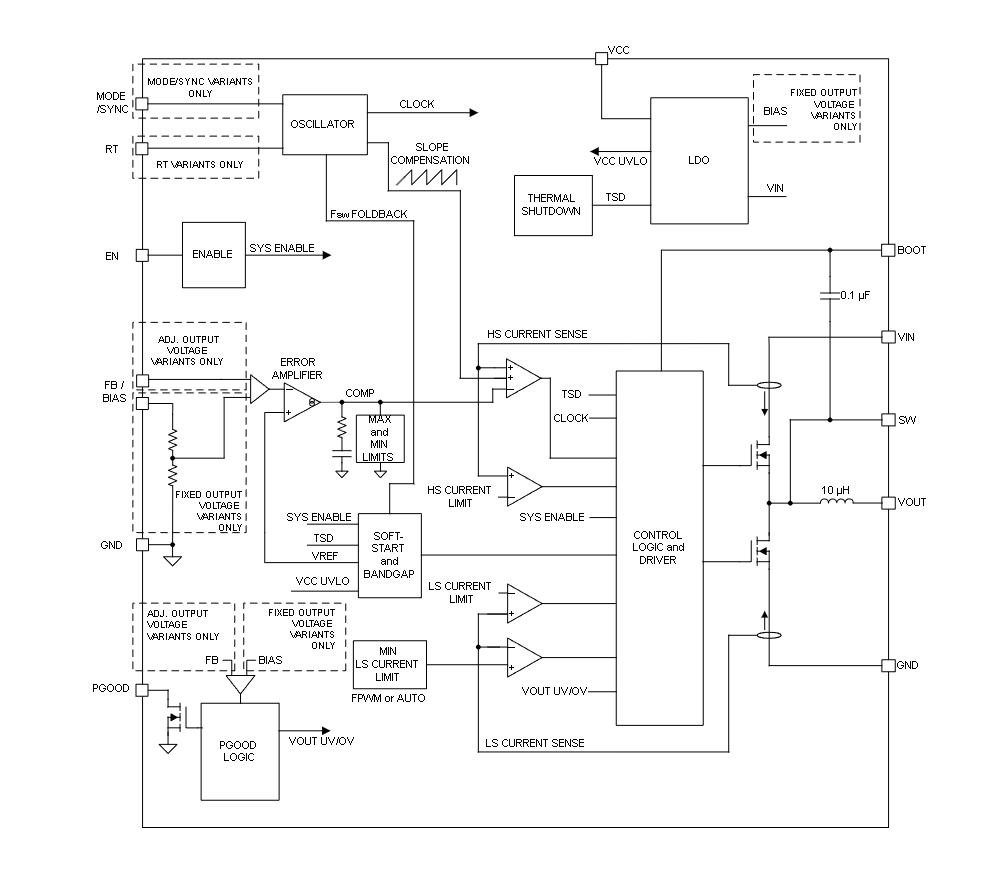

方框圖

1. 產品概述

TPSM365R6 是一款 600mA 同步降壓（Buck）DC/DC 電源模塊，適用于 3V 至 65V 的寬輸入電壓范圍，提供可調或固定（3.3V/5V）輸出電壓選項。該模塊集成了 MOSFET、電感器和控制器，采用 HotRod? QFN 封裝，具有高效率、低 EMI 和多種保護功能。

2. 主要特性

• ?寬輸入電壓范圍?：3V 至 65V，瞬態電壓可達 70V。
• ?輸出電流?：600mA（TPSM365R6），300mA（TPSM365R3）。
• ?輸出電壓選項?：可調（1V 至 13V）、固定 3.3V 或 5V。
• ?高效率?：在多種負載和輸入電壓條件下，效率超過 85%。
• ?低待機功耗?：4μA（無負載條件下）。
• ?可編程開關頻率?：200kHz 至 2.2MHz，可通過 RT 引腳或外部同步信號設置。
• ?低 EMI?：采用偽隨機擴頻調制和優化的封裝設計。
• ?保護功能?：包括過流保護、熱關斷和輸入欠壓鎖定（UVLO）。

3. 應用領域

• 工廠自動化和控制
• 建筑自動化
• 測試設備
• 家用電器

4. 封裝與尺寸

• ?封裝類型?：HotRod? QFN 封裝（11 引腳）
• ?尺寸?：3.5mm × 4.5mm × 2mm

5. 電氣特性

• ?輸入電壓范圍?：3V 至 65V（瞬態可達 70V）
• ?輸出電壓范圍?：可調（1V 至 13V）或固定（3.3V/5V）
• ?開關頻率?：200kHz 至 2.2MHz（可編程）
• ?啟動電壓?：EN 引腳電壓大于 0.4V
• ?關斷靜態電流?：0.5μA（EN 引腳電壓小于 0.4V）
• ?軟啟動時間?：約 2.58ms

6. 功能描述

• ?輸出電壓設置?：可調版本通過外部電阻分壓器設置輸出電壓。
• ?輸入/輸出電容?：推薦使用低 ESR 的陶瓷電容，以減小紋波電壓。
• ?軟啟動與恢復?：具有軟啟動功能，防止啟動時輸出電壓過沖，以及從掉電狀態恢復時的平滑啟動。
• ?過流保護?：采用 Hiccup 模式，在過流條件下周期性關閉輸出。
• ?熱關斷?：當結溫超過 168°C 時自動關閉輸出。
• ?同步與擴頻?：支持外部時鐘同步和偽隨機擴頻調制，減少 EMI。

7. 應用與實現

• ?典型應用電路?：提供了詳細的典型應用電路圖和設計步驟。
• ?布局建議?：強調了輸入/輸出電容、反饋分壓器和旁路電容的布局要求，以減少噪聲和干擾。
• ?熱設計?：建議使用足夠的銅面積和熱過孔來實現良好的熱散耗。

8. 開發支持

• 提供 WEBENCH? Power Designer 工具，支持自定義設計和仿真。
• 提供相關的應用筆記、技術文章和參考設計，幫助用戶快速上手。

9. 文檔與支持

• 數據手冊提供了全面的規格、應用信息和設計指南。
• TI 官網提供最新的文檔更新通知和支持資源。
