INA317 是一款具備出色精度的低功耗精密儀表放大器。INA317 采用 3 種多功能運算放大器設計，尺寸小巧，功耗較低，適用于各種便攜式 應用。

數據手冊：*附件：INA317 微功耗、零漂移、精密RRO儀表放大器技術手冊.pdf

單個外部電阻器可根據行業標準增益等式 G = 1 + (100 k? / R G ) 的定義，設置 1 至 1000 范圍內的任意增益。

該儀表放大器提供低失調電壓（75μV，G ≥ 100）、出色的失調電壓漂移
（0.3 μV/°C，G ≥ 100）和高共模抑制（G ≥ 10 時為 100dB）。INA317 采用低至 1.8V (±0.9V) 電壓和 50μA 靜態電流的電源供電，因而該器件適用于電池供電系統。INA317 器件采用自動校準技術確保廣泛工業溫度范圍內的精度，可提供可擴展到直流的低噪聲密度 (50nV/√Hz)。

INA317 采用 8 引腳 VSSOP 表面貼裝式封裝，額定溫度范圍為 TA = –40°C 至 +125°C。

特性
? 低失調電壓：75μV（最大值），G ≥ 100
? 低溫漂：0.3μV/°C，G ≥ 100
? 低噪聲：50nV/√Hz，G ≥ 100
? 高共模抑制比 (CMRR)：100dB（最小值），G ≥
10
? 低輸入偏置電流：200pA（最大值）
? 電源范圍：1.8V 至 5.5V
? 輸入電壓：(V–) 0.1V 至 (V+) –0.1V
? 電壓范圍：(V–) 0.05V 至 (V+) –0.05V
? 低靜態電流：50μA
? 工作溫度范圍：-40°C 至 +125°C
? 已過濾射頻干擾 (RFI) 的輸入
? 8 引腳 VSSOP 封裝

引腳功能和配置

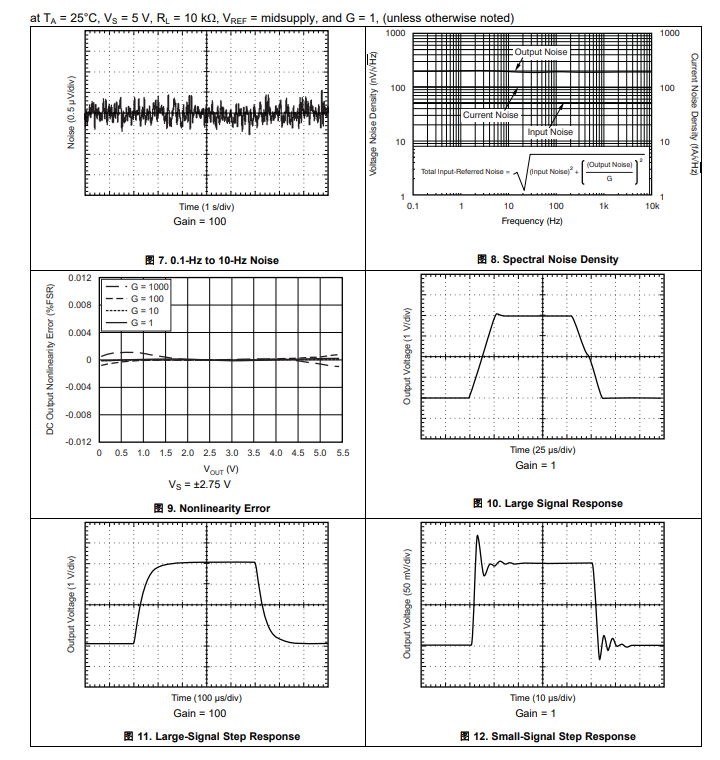

典型特性

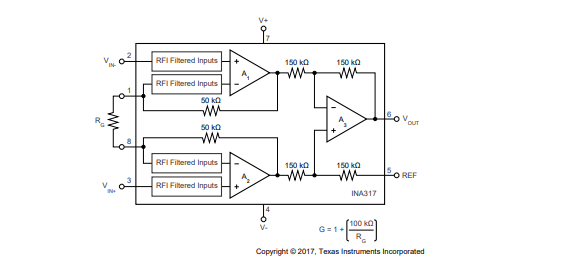

功能方框圖

應用
? 橋式放大器
? 心電圖 (ECG) 放大器
? 壓力傳感器
? 醫療儀表
? 便攜式儀表
? 衡器
? 熱電偶放大器
? 電阻式溫度檢測器 (RTD) 傳感器放大器
? 數據采集
