INA333 器件是一款低功耗的精密儀表放大器，具有出色的精度。該器件采用通用的三運算放大器設計，并且擁有小巧尺寸和低功耗特性，非常適合各類便攜式 應用。

數據手冊：*附件：INA333 低功耗、零漂移、精密儀表放大器技術手冊.pdf

可通過單個外部電阻在 1 到 1000 范圍內設置增益。INA333 設計為采用符合行業標準的增益公式：G = 1 + (100k?/R G )。

INA333 器件擁有超低的偏移電壓（25μV，G ≥ 100），出色的偏移電壓漂移
（0.1μV/°C，G ≥ 100），以及較高的共模抑制比（100dB，G ≥ 10）。該器件可由低至 1.8V (±0.9V) 的電源供電運行，靜態電流僅為 50μA，因此非常適合電池供電類系統。INA333 器件采用自動校準技術在擴展工業溫度范圍內保證了出色的精度，同時還提供了向下擴展至直流的超低噪聲密度 (50nV/√Hz)。

INA333 器件采用 8 引腳 VSSOP 和 WSON 表面貼裝封裝，額定溫度范圍 TA = –40°C 至 +125°C。

特性
? 低偏移電壓：25μV（最大值），G ≥ 100
? 低漂移：0.1μV/°C，G ≥ 100
? 低噪聲：50nV/√Hz，G ≥ 100
? 高共模抑制比 (CMRR)：100dB（最小值），G ≥10
? 低輸入偏置電流：200pA（最大值）
? 電源范圍：1.8V 至 5.5V
? 輸入電壓：(V–) + 0.1V 至 (V+) – 0.1V
? 輸出電壓：(V–) + 0.05V 至 (V+) – 0.05V
? 低靜態電流：50μA
? 工作溫度范圍：-40°C 至 +125°C
? 已過濾射頻干擾 (RFI) 的輸入
? 8 引腳 VSSOP 和 8 引腳 WSON 封裝

引腳功能和配置

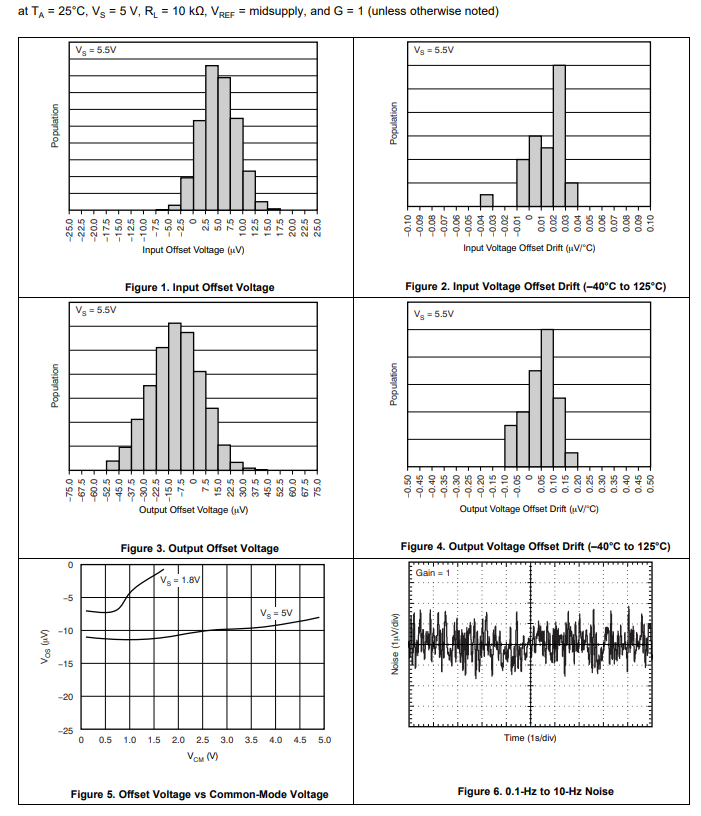

典型特性

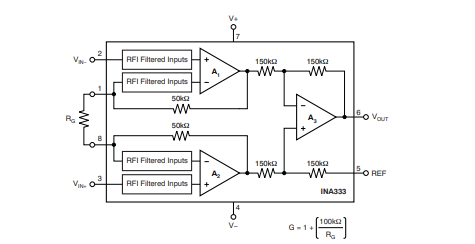

功能方框圖

應用范圍
? 橋式放大器
? 心電圖 (ECG) 放大器
? 壓力傳感器
? 醫療儀表
? 便攜式儀表
? 衡器
? 熱電偶放大器
? 電阻式溫度檢測器 (RTD) 傳感器放大器
? 數據采集
