OPAx192-Q1系列（OPA192-Q1和OPA2192-Q1）是新一代36-V e-trim運算放大器。OPAx192-Q1系列運算放大器使用e-trim，這是一種封裝級微調方法，用于在塑料成型工藝后的最后制造步驟中實現偏移和偏移溫度漂移。這種方法最大限度地減少了固有輸入晶體管失配的影響，以及封裝成型過程中引起的誤差。

數據手冊：*附件：OPA2192-Q1 采用電子修整技術的汽車類、36V、精密、RRIO、低失調電壓、低輸入偏置電流運算放大器技術手冊.pdf

這些器件具有出色的直流精度和交流性能，包括軌對軌輸入/輸出、低偏移（典型值為±5μV）、低偏移漂移（典型值±0.2μV/°C）和10 MHz帶寬。

獨特的功能，如電源軌的差分輸入電壓范圍、高輸出電流（±65 mA）、高達1 nF的高電容性負載驅動和高轉換速率（20 V/μs），使OPAx192-Q1成為高壓工業應用中堅固、高性能的運算放大器。

OPAx192-Q1系列運算放大器采用8針VSSOP封裝，溫度范圍為-40°C至+125°C。

特征
?具備汽車應用資格
?AEC-Q100合格，結果如下：
–設備溫度等級1：-40°C至
+125°C環境工作溫度
–器件HBM ESD分類等級3A
–設備CDM ESD分類級別4A
?低偏移電壓：±5μV
?低偏移電壓漂移：±0.2μV/°C
?低噪聲：1 kHz時為5.5 nV/√Hz
?高共模抑制：140 dB
?低偏置電流：±5 pA
?軌對軌輸入和輸出
?寬帶：10 MHz GBW
?高轉換速率：20 V/μs
?低靜態電流：每個放大器1mA
?寬電源：±2.25 V至±18 V，4.5 V至36 V
?EMI/RFI濾波輸入
?電源軌的差分輸入電壓范圍
?高電容負載驅動能力：1 nF
?行業標準包裝：
–VSSOP-8中的單通道和雙通道

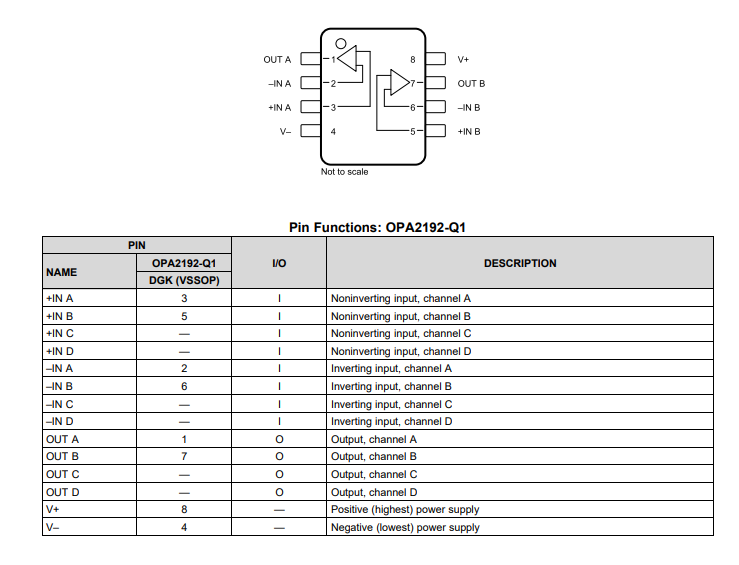

引腳功能和配置

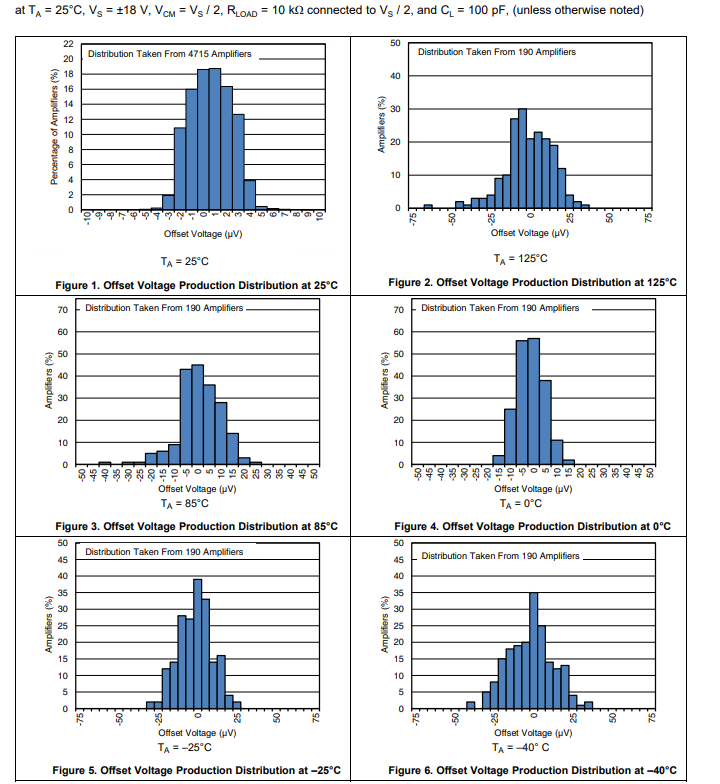

典型特性

功能方框圖

應用
?汽車電機控制
?牽引逆變器
?車載充電器
?精密電流傳感
