TPSM8282x 器件系列包括 1A、2A 和 3A 降壓轉換器 MicroSiP? 電源模塊，這些模塊針對小尺寸解決方案和高效率進行了優化。
*附件：tpsm82823.pdf

電源模塊集成了同步降壓轉換器和電感器，以簡化設計、減少外部元件并節省 PCB 面積。TPSM8282x 提供兩種版本。第一個包括自動進入的省電模式，可在非常輕的負載下保持高效率，以延長系統電池運行時間。第二個版本是 TPSM8282xA，在強制 PWM 中運行，在所有電流下保持連續導通模式，以最大限度地減少輸出紋波。在 PWM 模式下，轉換器以 4MHz 的標稱開關頻率工作。

在省電模式下，該器件的典型靜態電流為 4μA。使用 DCS-Control 拓撲，該器件可實現出色的負載瞬態性能和精確的輸出電壓調節。支持排序配置的 EN 和 PG 引腳帶來了靈活的系統設計。集成的軟啟動減少了輸入電源所需的浪涌電流。過熱保護和打嗝短路保護提供了強大可靠的解決方案。

特性

• 1.1 mm 高度 MicroSiP? 功率模塊
• 符合 CISPR 11 B 類標準
• 效率高達 95%
• 2.4V 至 5.5V 輸入電壓范圍
• 0.6V 至 4V 可調輸出電壓
• 提供固定輸出電壓：1.2V、1.8V、2.5V 和 3.3V
• 4μA 工作靜態電流
• DCS 控制拓撲
• 省電模式選項可用于輕負載效率
• 強制 PWM 選項可用于 CCM作
• 100% 占空比，實現最低壓差
• 打嗝短路保護
• 輸出放電
• 帶窗口比較器的電源良好輸出
• 集成軟啟動
• 過熱保護
• PSPICE 模型可用于：TPSM82821、TPSM82822 和 TPSM82823
• 2.0 mm × 2.5 mm × 1.1 mm 10 引腳 μSiL 封裝
• 12 毫米^2^總解決方案尺寸（固定輸出電壓版本）

參數

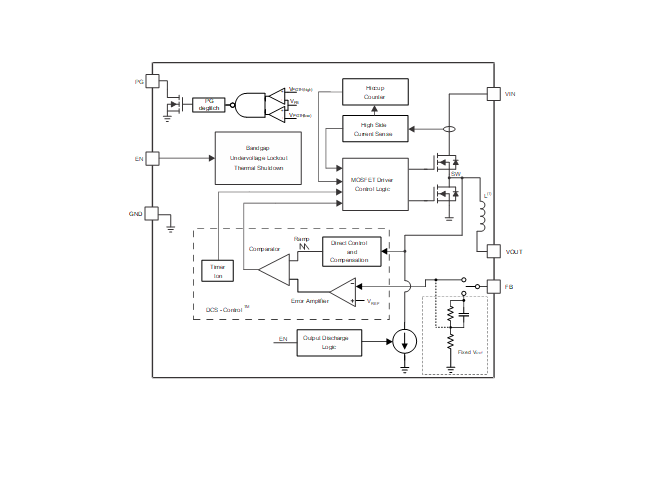

方框圖

1. 產品概述

TPSM82823 是一款高效率降壓轉換器 MicroSiP? 電源模塊，集成了同步降壓轉換器和電感器，提供 1A、2A 和 3A 的輸出電流選項。該模塊具有 CISPR 11 Class B 認證，支持高達 95% 的效率，并集成了多種保護功能。

2. 主要特性

• ?高效率?：最高可達 95%。
• ?寬輸入電壓范圍?：2.4V 至 5.5V。
• ?可調輸出電壓?：0.6V 至 4V（可調），固定輸出電壓選項包括 1.2V、1.8V、2.5V 和 3.3V。
• ?低靜態電流?：4μA（典型值）。
• ?集成電感器?：簡化設計，減少外部組件。
• ?多種保護功能?：包括過溫保護、短路保護（hiccup 模式）、輸出放電等。
• ?小尺寸封裝?：2.0mm × 2.5mm × 1.1mm 的 10-pin μSiL 封裝。
• ?多種工作模式?：包括功率節省模式和強制 PWM 模式。

3. 功能描述

• ?DCS-Control 拓撲?：結合滯環、電壓和電流模式控制的優點，實現高效率和高性能。
• ?軟啟動?：減少啟動時的浪涌電流，保護輸入電源。
• ?電源良好（PG）輸出?：具有窗口比較器，用于指示輸出電壓狀態。
• ?輸出放電功能?：在關斷時自動放電輸出電容，確保安全。
• ?動態相位調整?：根據負載電流自動調整相位數量，提高效率。

4. 應用領域

• 光學模塊
• 機器視覺
• 工業 PC
• PLC
• 有線網絡

5. 電氣特性

• ?輸入電壓范圍?：2.4V 至 5.5V。
• ?輸出電壓范圍?：0.6V 至 4V（可調），或固定輸出電壓選項。
• ?輸出電流?：1A、2A 或 3A。
• ?開關頻率?：PWM 模式下為 4MHz。
• ?效率?：在多種條件下可達 90% 以上。

6. 熱特性

• ?熱阻?：RθJA 為 92.6°C/W（典型值）。
• ?結溫范圍?：-40°C 至 125°C。

7. 封裝與尺寸

• ?封裝類型?：10-pin μSiL。
• ?尺寸?：2.0mm × 2.5mm × 1.1mm。
