概述
ADL6316 是一款發射可變?cè)鲆娣糯笃?/u> (VGA),它可提供從射頻數模轉換器 (RF DAC)、收發器和片內系統 (SoC) 到功率放大器的接口。集成式平衡/不平衡轉換器和混合耦合器可以在 500 MHz 至 1000 MHz 的頻率范圍內實現高性能 RF 能力。
為了優化性能與功率水平,ADL6316 包含了電壓可變衰減器 (VVA)、高線性度放大器和數字分級衰減器 (DSA)。集成到 ADL6316 中的所有套件都可以通過 4 線串行端口接口 (SPI) 進行編程。
ADL6316 采用高級硅鍺 (SiGe)、雙極互補金屬氧化物半導體 (BiCMOS) 工藝制成。
數據表:*附件:ADL6316適用于RF DAC和收發器的500MHz至1000MHz發射VGA技術手冊.pdf
應用
特性
- 提供從 RF DAC、收發器和 SoC 到功率放大器的接口的發射 VGA
- RF 輸出頻率范圍:500 MHz 至 1000 MHz
- 采用偏置器提供 RF DAC 輸出的內部平衡/不平衡轉換器
- 使用片內 DAC 時的集成 VVA 衰減范圍:20.5 dB
- 2 級高線性度放大器
- RF DSA 衰減范圍:14 dB,步進分辨率為 0.45 dB
- 50 Ω 差分輸入和 50 Ω 單端輸出
- 可通過 4 線 SPI 完全編程
- 5 V 單電源
- 38 端子 10.5 mm × 5.5 mm LGA
框圖

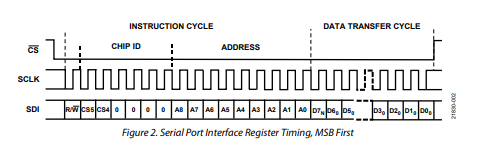

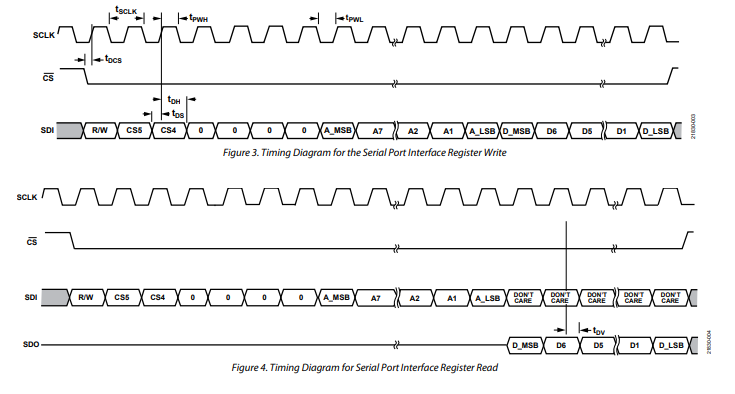

時序圖

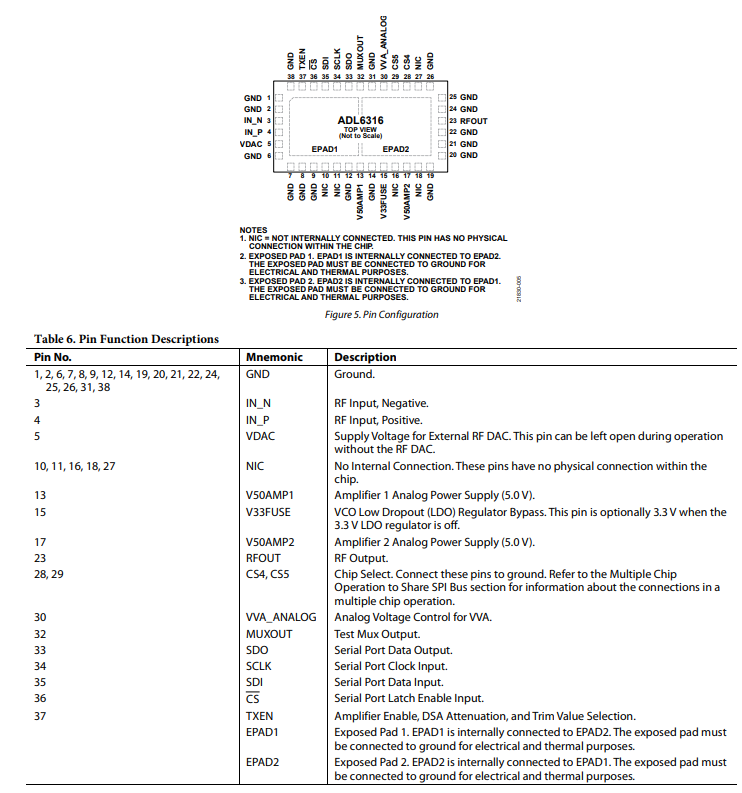

引腳配置描述

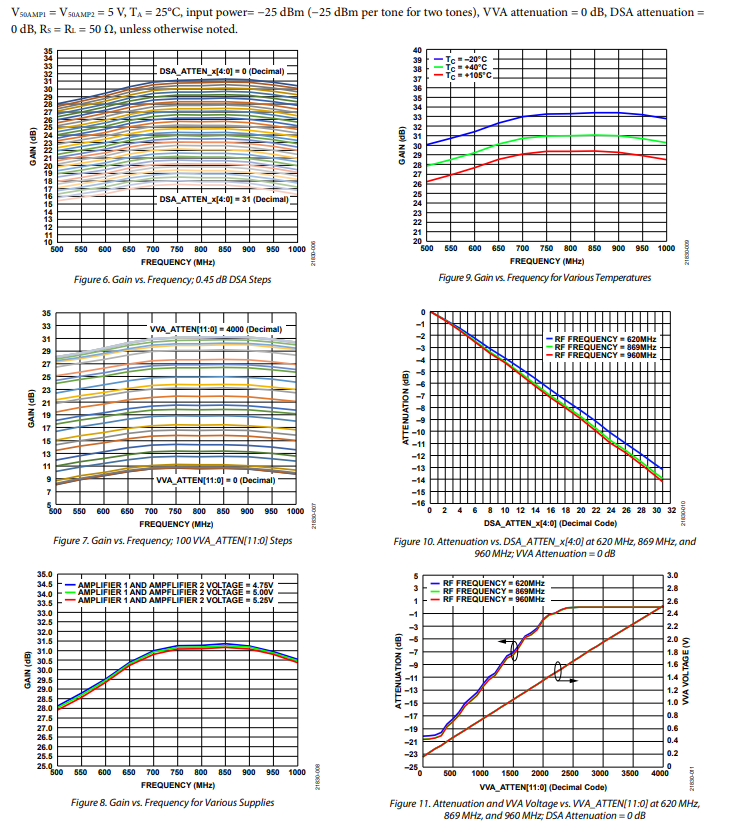

典型性能特征
-
