概述
ADRF6520包括一對匹配的完全差分低噪聲、低失真可編程濾波器和可變增益放大器(VGA)。每個通道都能夠抑制較大的帶外干擾信號，同時忠實放大所需信號，因而模數轉換器(ADC)的帶寬和分辨率要求得以降低。兩個通道匹配出色，而且在所有增益和帶寬設置下都具有很高的無雜散動態范圍，因此ADRF6520非常適合具有密集星座圖、多個載波并存在鄰近干擾的正交(IQ)通信系統。可通過串行端口接口(SPI)編程濾波器轉折頻率、使能和直流失調校正環路使能特性。
數據表：*附件：ADRF6520針對μW無線電2GHz通道間隔的雙通道可編程濾波器和VGA技術手冊.pdf

濾波器之前的第一個VGA提供27 dB的連續增益控制以及18 dB的最大增益，并設置差分輸入阻抗為100 Ω。濾波器提供4極點巴特沃茲響應，具有1.0 dB轉折頻率：36、72、144、288、432、576和720 MHz。對于超出720 MHz的工作頻率，可禁用并完全旁路濾波器，從而將-1 dB帶寬擴展到1.25 GHz。提供寬帶RMS檢波器，用于監控濾波器輸入端的信號。濾波器之后緊跟6 dB固定增益放大器。后置濾波器VGA提供27 dB的連續增益控制以及21 dB的最大增益。輸出緩沖器提供額外的9 dB增益并提供20 Ω的差分輸出阻抗。它們能夠以優于55 dBc的HD3驅動1.5 V p-p至100 Ω負載。如果希望進行完全直流耦合操作，可以通過SPI禁用單個通道上獨立的內置直流失調校正環路。高通轉折頻率由引腳CHP1和CHP2引腳上的外部電容和后置濾波器VGA增益確定。

ADRF6520采用3.15 V至3.45 V電源供電，最大功耗為410 mA。完全禁用時，功耗低于5 mA。ADRF6520采用先進的硅-鍺BiCMOS工藝制造，提供32引腳、裸露焊盤LFCSP封裝，額定溫度范圍為?40°C至+85°C。

應用

• 點到點及點到多點無線電
• 基帶IQ接收機
• 分集接收機
• ADC驅動器
• 儀器儀表
• 醫療

特性

• 匹配VGA和可編程濾波器
• 連續增益控制范圍：54 dB
• 濾波器旁路模式I或Q帶寬(BW)
  • ±1 dB增益平坦度：>1250 Hz
• 4極點巴特沃茲濾波器I或Q帶寬：36 MHz至720 MHz
• RMS檢波器
• IMD3：>55 dBc（1.5 V p-p復合輸出）
• HD2、HD3： >55 dBc（1.5 V p-p輸出）
• 噪聲系數：10.4 dB（最大增益時）
  • NF < 11 dB（VGA2增益回退：12 dB）
• 100Ω差分輸入、低阻抗輸出
• 可選直流輸出失調校正
• SPI可編程濾波轉折頻率和增益步進
• 3.3 V單電源，具有關斷特性

框圖

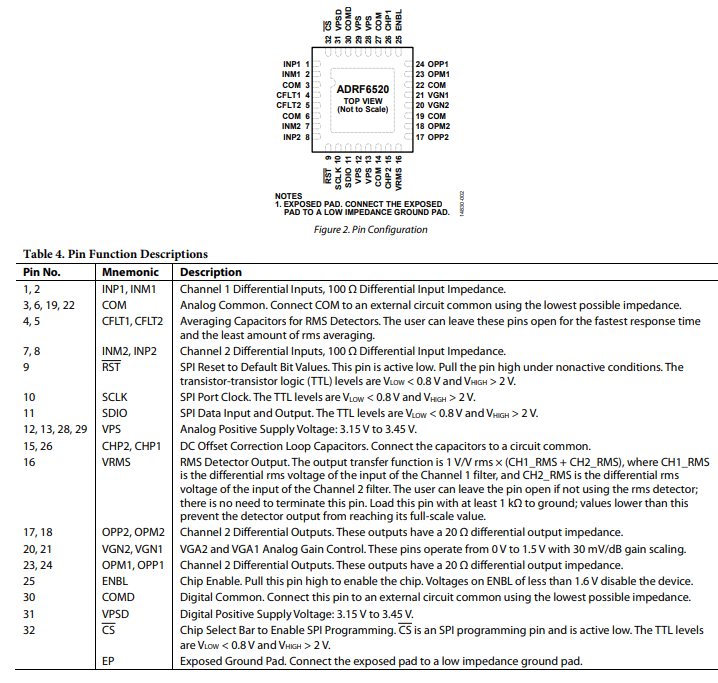

引腳配置描述

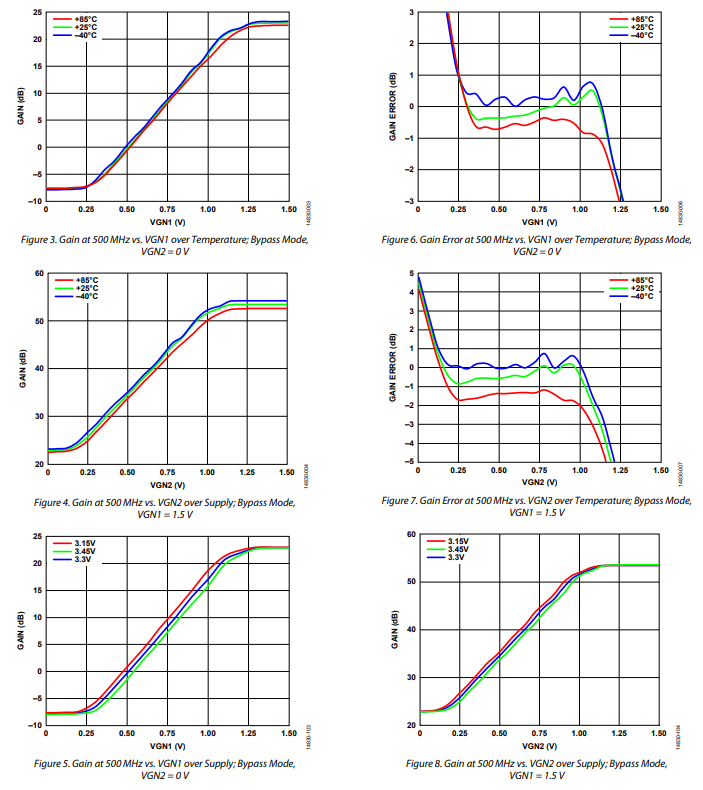

典型性能特征

操作理論

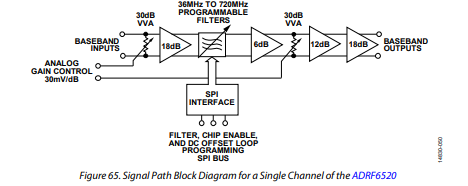

ADRF6520由一對匹配的輸入可變增益放大器（VGA）組成，后續連接可編程濾波器、6 dB固定增益放大器，最后是另一對匹配的可變增益放大器和輸出ADC驅動器。濾波器可通過SPI接口旁路或斷電，以實現超過最大濾波器帶寬的操作。單通道的框圖如圖65所示。

通過SPI進行的濾波器帶寬編程極大地提高了與所需頻帶附近的噪聲和大的不需要信號共存時的靈活性。整個差分信號鏈采用直流耦合。帶寬和增益設置可獨立控制兩個通道，確保它們的幅度和相位響應緊密匹配。ADRF6520可通過ENBL引腳或SPI寄存器中的使能位完全禁用。

濾波與放大

在任何信號處理系統中，濾波和放大都是選擇所需信號、抑制帶外噪聲和干擾的基礎操作。放大可增加所需信號的電平，以克服系統增加的噪聲。當結合使用時，濾波和放大可提取感興趣的低電平信號，同時抑制帶外干擾的存在。這種模擬信號處理減輕了后續模擬、混合信號和數字組件的要求。

輸入可變增益放大器（VGA）

輸入VGA設計用于實現低噪聲和高線性度。VGA具有100 Ω差分輸入阻抗，最大增益為18 dB，最小增益為 - 12 dB，提供30 dB的增益范圍。它們旨在驅動濾波器，產生高達1.5 V峰峰值的不需要信號，或在所需信號上產生0.75 V峰峰值的組合信號。ADRF6520必須采用交流耦合。輸入VGA的拓撲結構使得其噪聲系數（NF）以dB為單位隨著增益的降低而增加，盡管在其全輸入范圍內其高線性度得以保持。輸入VGA可驅動高達3 V峰峰值的輸出；但是，建議將其限制在3 dB放大器的固定增益限制附近，以避免覆蓋濾波器或6 dB放大器。
