概述
ADA4961是一款高性能BiCMOS RF數字增益放大器(DGA)，針對重負載驅動(≥2.0 GHz)進行了優化。 它可實現500 MHz時?90 dBc和1.5 GHz時?85 dBc的典型IMD3性能。 該RF性能使GHz級轉換器可實現最佳性能，而且不像通常的GaAs放大器，它對驅動放大器或總功耗的限制極小。 該器件可輕松驅動10位至16位HS轉換器。
數據表：*附件：ADA4961低失真3.2GHz RF DGA技術手冊.pdf

針對許多接收器應用，可以簡化或無需使用抗混疊濾波器(AAF)設計。

ADA4961內部差分輸入阻抗為100 Ω，差分動態輸出阻抗為50 Ω，無需使用外部端接電阻。 數字調整能力具有1 dB分辨率，因而可在21 dB輸入電平范圍內優化信噪比(SNR)。

ADA4961在最高達2 GHz頻率時，具有高寬帶、低失真性能。 這些特性以及寬增益調節和相對較低的功耗，使其成為許多高速應用的優選放大器，這包括極高頻下動態范圍至關重要的IF、RF和寬帶應用。

ADA4961不僅非常適合驅動模數轉換器(ADC)，也可以用于混頻器、PIN二極管衰減器、SAW濾波器和多元件分立器件。 它采用4mm × 4mm、24引腳LFCSP封裝，工作溫度范圍是?40°C至+85°C。

應用

• 用于10位到14位GSPS轉換器的ADC驅動器
• 射頻/中頻增益模塊
• 線路驅動器
• 儀器儀表
• 衛星通信
• 數據采集
• 軍用系統

特性

• 高速
  • ?3 dB帶寬：3.2 GHz
  • -1 dB帶寬：1.8 GHz
  • 壓擺率：12,000 V/μs
• 數字可調增益
  • 電壓增益：-6 dB至+15 dB
  • 功率增益：-3 dB至18 dB
  • 5位并行或SPI總線增益控制，具有快速啟動功能
• MD3/HD3失真，最大增益，5 V，高性能(HP)模式
  • IMD3/HD3（1 GHz時）：?90 dBc/?83 dBc
  • IMD3/HD3（1.5 GHz時）：-85 dBc/-75 dBc
  • IMD3/HD3（2 GHz時）：?70 dBc/?70 dBc
• 低噪聲
  • 折合到輸出端的噪聲密度(RTO)：?154 dBm/Hz
  • 噪聲系數：5.5 dB（AV = 15 dB，1 GHz）
• 差分阻抗：100 Ω輸入、50 Ω輸出
• 低功耗工作模式，關斷控制
• 3.3 V或5 V單電源供電
• 采用24引腳、4 mm × 4 mm LFCSP封裝

應用信息

基本連接

圖40展示了ADA4961的基本工作連接方式。在VCCX引腳間施加3.3 V至5.0 V的電壓。每個電源引腳都需用一個低電感的陶瓷電容去耦，使用至少0.1 μF的電容并盡可能靠近器件放置。

ADA4961的輸出必須連接到正電源的0.5 μH射頻扼流圈上。差分輸出已偏置到正電源，需要交流耦合電容，最好是0.1 μF。同樣，輸入引腳也需要交流耦合電容，因為它們的偏置電壓比地電位高約1 V。交流耦合電容和射頻扼流圈是低頻工作時的主要限制因素。

數字引腳（模式控制引腳、相關SPI引腳和并行增益控制引腳、PM和PWUP ）的工作電壓為3.3 V。要使能ADA4961，必須將PWUP引腳拉高至邏輯高電平。將PWUP引腳拉低會使ADA4961進入睡眠模式，在環境溫度下將電流消耗降至約7 mA。

模數轉換器（ADC）驅動

ADA4961是一款高輸出線性度可變增益放大器，針對ADC接口進行了優化。其輸出互調失真（IMD）和噪聲本底在整個22 dB增益范圍內保持恒定。在可變增益接收器中，這是一項寶貴的特性，因為希望在接收器動態范圍保持恒定時，實現瞬時動態范圍的恒定。其噪聲本底為6.9 nV/√Hz ，與14位或16位ADC兼容。對于5.5 dBm的復合信號輸入，雙音IMD通常優于 - 75 dBc ，輸出為50Ω負載或1.2 V峰峰值的復合輸出。50Ω的輸出阻抗使得為高輸入阻抗ADC設計濾波器的工作變得更加簡單直接。

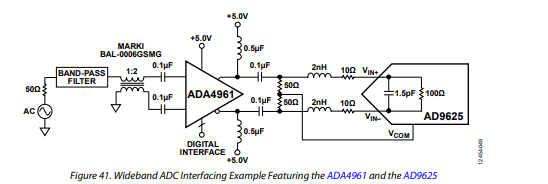

圖41展示了將ADA4961驅動至一個二階、1 GHz低通濾波器，該濾波器連接到AD9625。AD9625是一款12位、2.5 GSPS的ADC，具有緩沖寬帶輸入，呈現100Ω差分輸入阻抗，需要1.2 V峰峰值的擺幅來達到滿量程。為實現最佳性能，需采用高性能1:2匹配平衡 - 不平衡變換器對ADA4961進行差分驅動。
