ADA4961 低失真3.2 GHz RF DGA

優勢和特點

高速
?3 dB帶寬： 3.2 GHz
?1 dB帶寬： 1.8 GHz
壓擺率： 12,000 V/μs
數字可調增益
電壓增益： ?6 dB至+15 dB
功率增益： ?3 dB至+18 dB
5位并行或SPI總線增益控制，具有快速啟動功能
差分阻抗： 100 Ω輸入、50 Ω輸出
低功耗工作模式，關斷控制
IMD3/HD3失真，最大增益，5 V，高性能(HP)模式
IMD3/HD3（1 GHz時）： -90 dBc/-83 dBc
IMD3/HD3（1.5 GHz時） -85 dBc/-75 dBc
IMD3/HD3（2 GHz時） ?70 dBc/?70 dBc
低噪聲
噪聲系數： 5.6 dB (A_V = 15 dB)
3.3 V或5 V單電源供電

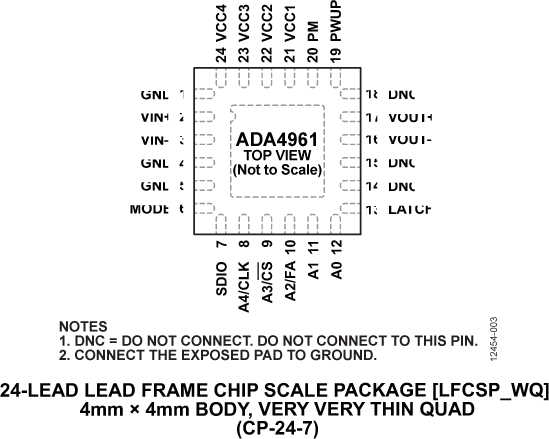

采用24引腳、4 mm × 4 mm LFCSP封裝

產品詳情

ADA4961是一款高性能BiCMOS RF數字增益放大器(DGA)，針對重負載驅動(≥2.0 GHz)進行了優化。它可實現500 MHz時?90 dBc和1.5 GHz時?85 dBc的典型IMD3性能。該RF性能使GHz級轉換器可實現最佳性能，而且不像通常的GaAs放大器，它對驅動放大器或總功耗的限制極小。該器件可輕松驅動10位至16位HS轉換器。

針對許多接收器應用，可以簡化或無需使用抗混疊濾波器(AAF)設計。

ADA4961內部差分輸入阻抗為100 Ω，差分動態輸出阻抗為50 Ω，無需使用外部端接電阻。數字調整能力具有1 dB分辨率，因而可在21 dB輸入電平范圍內優化信噪比(SNR)。

ADA4961在最高達2 GHz頻率時，具有高寬帶、低失真性能。這些特性以及寬增益調節和相對較低的功耗，使其成為許多高速應用的首選放大器，這包括極高頻下動態范圍至關重要的IF、RF和寬帶應用。

ADA4961不僅非常適合驅動模數轉換器(ADC)，也可以用于混頻器、PIN二極管衰減器、SAW濾波器和多元件分立器件。它采用4mm × 4mm、24引腳LFCSP封裝，工作溫度范圍是?40°C至+85°C。
