INA240 -Q1 器件是一款 經汽車認證的電壓輸出、電流檢測放大器，具有增強型 PWM 抑制功能，可在獨立于電源電壓的 –4V 至 80V 寬共模電壓范圍內檢測分流器電阻上的壓降。負共模電壓允許器件的工作電壓低于接地電壓，從而適應典型螺線管應用的反激周期。增強型 PWM 抑制功能可為使用脈寬調制 (PWM) 信號的系統（例如，電機驅動和螺線管控制系統）中的較大共模瞬變 (ΔV/Δt) 提供高水平的抑制。憑借該功能，可精確測量電流，而不會使輸出電壓產生較大的瞬變及相應的恢復紋波。

數據手冊：*附件：INA240-Q1 具有增強的PWM抑制能力、符合AEC-Q100標準的、-4V至80V、雙向、超精密電流檢測放大器技術手冊.pdf

該器件由 2.7V 至 5.5V 的單電源供電運行，消耗的最大電源電流為 2.4mA。共有四種固定增益可供選擇：20V/V、50V/V、100V/V 以及 200V/V。零漂移架構的低偏移使得該器件能夠在分流器上的最大壓降低至 10mV（滿量程）的情況下進行電流感應。1 級版本具有額定的擴展工作溫度范圍（–40°C 至 +125°C），并且采用 8 引腳 TSSOP 和 8 引腳 SOIC 封裝。0 級版本具有額定的擴展工作溫度范圍（–40°C 至 +150°C），并且采用 8 引腳 SOIC 封裝。

特性
? 符合面向汽車應用的 AEC-Q100 標準
– 溫度等級 1：–40°C 至 +125℃ 環境溫度范圍
– 溫度等級 0：-40°C 至 +150°C 環境運行溫度范圍
– HBM ESD 分類等級 H2
– CDM ESD 分類等級 C5
? 提供功能安全
– 可幫助進行功能安全系統設計的文檔
? 增強型 PWM 抑制
? 出色的共模抑制比 (CMRR)：
– 132dB DC CMRR
– 93dB AC CMRR（50kHz 時）
? 寬共模范圍：-4V 至 80V
? 精度：
– 增益誤差：0.20%（最大值），2.5ppm/°C（最大漂移）
– 失調電壓：±25μV（最大值），250nV/°C（最大漂移）
? 可用的增益：
– INA240A1-Q1：20V/V
– INA240A2-Q1：50V/V
– INA240A3-Q1：100V/V
– INA240A4-Q1：200V/V

引腳功能和配置

典型特性

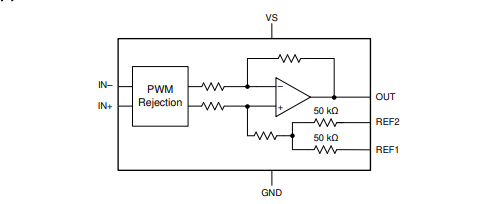

功能方框圖

應用
? 電子動力轉向
? 穩定性和牽引控制
? 電機和傳動器控制
? 螺線管和閥門控制
