INA241x-Q1 是一款超精密雙向電流檢測放大器，可在 -5V 至 110V 的寬共模范圍內測量分流電阻器上的壓降，與電源電壓無關。該器件在低失調電壓（±10μV，最大值）、較小增益誤差（±0.01%，最大值）和高直流 CMRR（典型值為 166dB）等特性的綜合作用下，可實現高精度電流測量。INA241x-Q1 適用于開關系統中的高壓雙向測量，這些系統在器件輸入端會出現高共模瞬態電壓。由于輸入端的共模電壓轉換，INA241x-Q1 內部的增強型 PWM 抑制電路可確保輸出端的信號干擾最小。

數據手冊：*附件：INA241B-Q1 具有增強型 PWM 抑制功能、符合 AEC-Q100 標準的 -4V 至 110V、雙向、高精度電流檢測放大器技術手冊.pdf

INA241x-Q1 由 2.7V 至 20V 的單電源供電，消耗 2.5mA 的電源電流。INA241x-Q1 有五個增益選項：10V/V、20V/V、50V/V、100V/V 和 200V/V。運用多個增益選項，可實現在可用的分流電阻值和寬輸出動態范圍要求之間進行優化。

INA241x-Q1 的額定工作溫度范圍為 -40°C 至 125°C。

特性
? 符合面向汽車應用的 AEC-Q100 標準：
– 溫度等級 1：–40°C 至 125°C，TA
? 功能安全型
– 可提供用于功能安全系統設計的文檔
? 針對受開關共模電壓影響的系統優化的增強型
PWM 抑制
– 支持高達 125kHz 的開關頻率
? 寬共模電壓：
– 工作電壓：-5V 至 110V
– 可承受電壓：-20V 至 120V
? 雙向運行
? 較高的小信號帶寬：1.1MHz（在所有增益下）
? 壓擺率：8V/μs
? 階躍響應穩定時間為 1%：1μs
? 出色的共模抑制比 (CMRR)
– 166dB 直流 CMRR
– 104dB 交流 CMRR（100kHz 時）
– 89dB 交流 CMRR（1MHz 時）
? 精度：
– 增益誤差（最大值）
? 版本 A：±0.01%，±1ppm/°C 溫漂
? 版本 B：±0.1%，±5ppm/°C 溫漂
– 失調電壓（最大值）
? 版本 A：±10μV，±0.1μV/°C 溫漂
? 版本 B：±150μV，±0.5μV/°C 溫漂
? 可用增益：
– INA241A1-Q1：10 V/V
– INA241A2-Q1：20 V/V
– INA241A3-Q1：50 V/V
– INA241A4-Q1：100 V/V
– INA241A5-Q1：200 V/V
? 封裝選項：SOT23-8、VSSOP-8、SOIC-8、
VSSOP-10

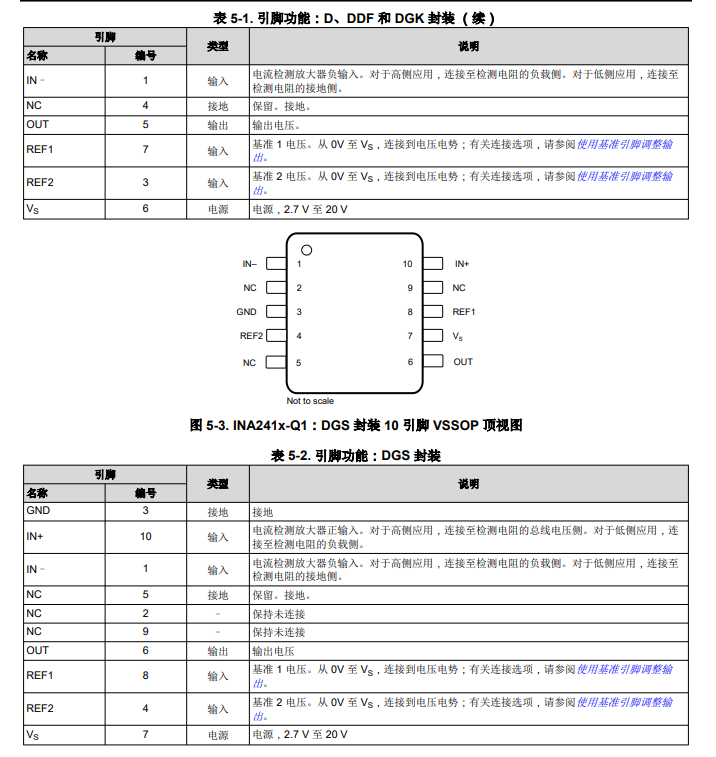

引腳配置和功能

典型特性

特性說明
圖 7-1 顯示了 INA241x-Q1 PWM 增強性能。當 INA241x-Q1 感測到大共模 ΔV/Δt 瞬變時，該器件會使輸出在1μs 內保持不變，因而防止共模干擾傳播到輸出端。如果在接下來的 3μs 內發生另一次共模瞬變，則 INA241xQ1 依賴高帶寬和交流 CMMR 來減弱共模瞬態的影響。在高達 125kHz 的 PWM 頻率下，或如果共模瞬態邊沿間
隔為 3μs 或更長時間，可實現增強型 PWM 抑制。

應用
? 電子渦輪/增壓器
? 電動助力轉向 (EPS)
? 起動機/發電機
? 再生制動
? 制動系統
