Texas Instruments INA790B雙向電流檢測放大器數據手冊

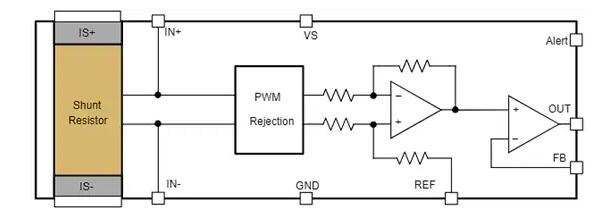

Texas Instruments INA790B雙向電流檢測放大器設計采用增強型脈寬調制（PWM）抑制電路，可抑制大（dv/dt）共模信號。INA790B還可在開關系統中進行實時連續電流測量。這些測量對于電機驅動應用中的內聯電流測量和電磁閥控制應用至關重要。INA790B電壓輸出放大器集成了400μΩ 分流電阻器，可獨立于電源電壓在-4V至110V共模范圍內監控雙向電流。可調增益選項有助于優化系統的動態范圍。Texas Instruments INA790B雙向電流檢測放大器采用2.7V至5.5V單電源供電，最大電源電流為3.75mA。該系列的工作溫度范圍為-40°C至+125°C，采用15引腳VQFN封裝。
數據手冊：*附件：Texas Instruments INA790B雙向電流檢測放大器數據手冊.pdf
特性
應用
規范
- 連續電流：75A（最大值）
- 400Ω分流電阻器
- 分流電感：2nH
- 共模電壓：110V（最大值）
- 共模電壓：-4V（最小值）
- 1% 增益誤差
- 電源電壓：5.5V（最大值）
- 電源電壓：2.7V（最小值）
- 工作溫度范圍：-40 °C至+125 °C

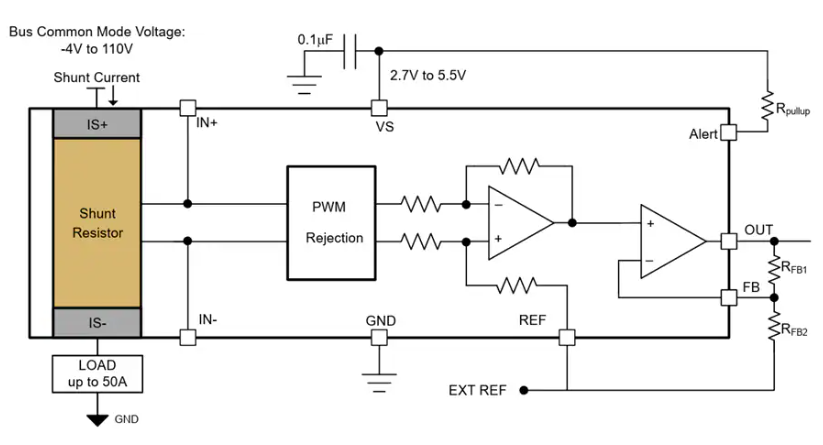

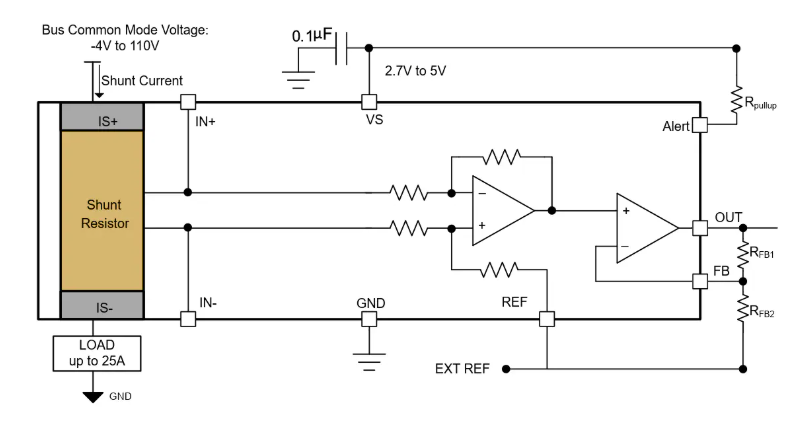

典型應用
聲明：本文內容及配圖由入駐作者撰寫或者入駐合作網站授權轉載。文章觀點僅代表作者本人，不代表電子發燒友網立場。文章及其配圖僅供工程師學習之用，如有內容侵權或者其他違規問題，請聯系本站處理。
舉報投訴
-
PWM
+關注
關注
116文章
5481瀏覽量
219099 -
雙向
+關注
關注
0文章
84瀏覽量
16501 -
電流檢測放大器
+關注
關注
2文章
167瀏覽量
18197
發布評論請先 登錄
相關推薦
熱點推薦
用兩個單向電流檢測放大器組成一個雙向電流檢測放大器
摘要：許多電池電流監測應用中需要雙向電流檢測功能，以測量電池的充電和放電電流。本文介紹了怎樣用兩個單向電
發表于 04-29 11:23
?1278次閱讀
ACPL-790B/790A/7900精密微型隔離放大器的特點及應用
ACPL-790B/790A/7900 精密微型隔離放大器是專為電機驅動器和可再生能源系統等電子大功率變流器中的電流和電壓感測而設計的。 在實施典型的電機驅動程序中，隔離
由兩個單向電流檢測放大器創建雙向電流檢測放大器
在許多電池電流監控應用中，需要雙向電流檢測來測量電池中的充電和放電電流。本應用筆記介紹如何連接兩個單向電
INA181 26V、雙向、350kHz電流檢測放大器技術手冊
INA181、INA2181 和 INA4181 (INAx181) 電流檢測放大器專為經成本優
Texas Instruments AMC-AMP-50A-EVM放大器評估模塊 (EVM)數據手冊
Texas Instruments AMC-AMP-50A-EVM放大器評估模塊（evm）是一款隔離式電流檢測評估模塊，設計用于 ±50A基
Texas Instruments TRF1108EVM射頻放大器評估模塊數據手冊
Texas Instruments TRF1108EVM射頻放大器評估模塊（evm）用于評估TRF1108。TRF1108是一款差分輸入轉單端（D2S）輸出射頻放大器。該器件設計用于由
Texas Instruments TLV914x高壓RRIO運算放大器數據手冊
Texas Instruments TLV914x高壓RRIO運算放大器（運放）是一系列高壓 (18V) 軌至軌輸入和輸出 (RRIO) 運算放大器。由于該系列具有低靜態
Texas Instruments INA79xEVM 評估模塊數據手冊
Texas Instruments INA79xEVM評估模塊支持用戶評估INA790x和INA791x

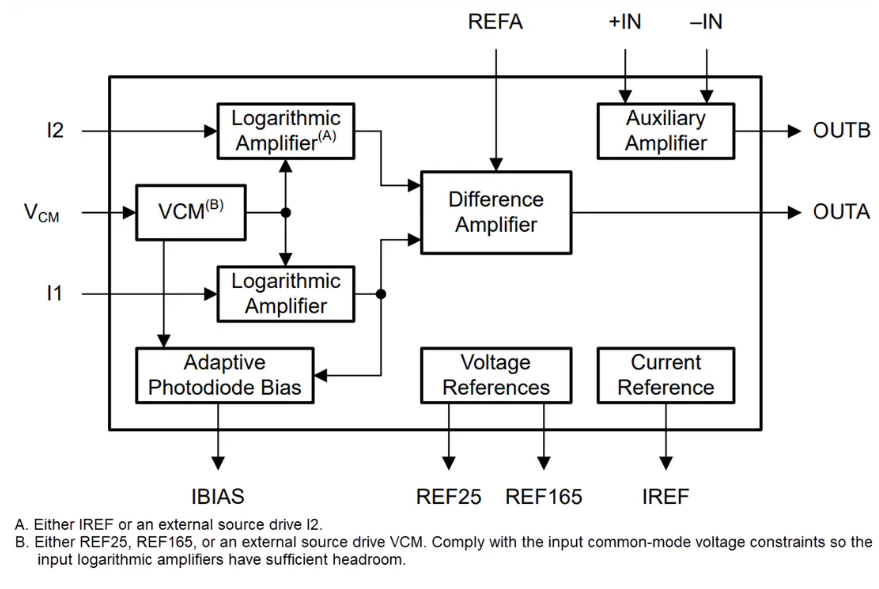

Texas Instruments LOG200精密高速對數放大器數據手冊
