在新能源領域，隨著全球能源轉型的加速，產品設計面臨著前所未有的挑戰與機遇。從電動汽車的高性能電池管理系統，到光伏逆變器的高效率電路設計，再到儲能系統的復雜散熱管理，設計團隊需要在高可靠性、復雜散熱管理和多團隊協作等方面實現突破。在激烈的市場競爭中，企業不僅需要保證產品質量，還需盡可能縮短研發周期、降低成本，以快速響應市場變化并搶占先機。

Altium Designer憑借其強大的功能，為新能源產品開發提供了高效的解決方案，尤其在ECAD-MCAD協作、鋪銅管理和異形焊盤設計方面，顯著提升了設計質量和效率，成為新能源電子設計領域的強大引擎。

ECAD-MCAD協作功能：

多專業協同的橋梁

功能應用

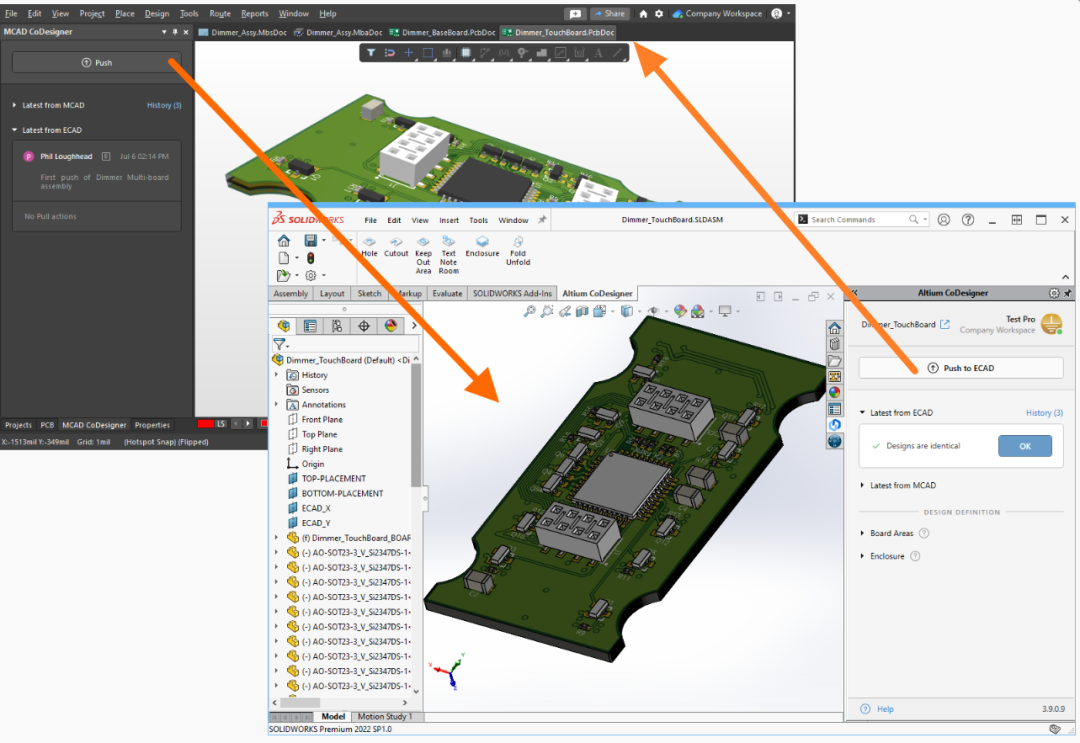

Altium Designer的ECAD-MCAD協作功能通過無縫集成電氣設計與機械設計流程，使電子工程師和機械工程師能夠在同一平臺實時共享設計數據。該功能支持將電氣原理圖與機械3D模型直接關聯，實現雙向數據同步，并提供實時沖突檢測和協同編輯功能，有效避免設計沖突，確保設計的一致性和可制造性。

功能細節

雙向數據同步：電氣設計變更可即時反映到機械模型中，反之亦然，確保設計一致性。設計師在任一平臺所做的修改，另一平臺能實時更新，避免信息滯后。

沖突檢測機制：自動識別電氣元件與機械結構之間的空間沖突，并提供可視化報告。系統以高亮顯示沖突區域，并生成詳細報告，便于設計師快速定位和解決問題。

協同編輯環境：允許多個設計人員同時對同一項目進行編輯，所有操作實時更新。團隊成員可以同時處理不同部分的設計任務，提高工作效率。

應用案例

某光伏逆變器制造商在開發一款高效逆變器時，面臨如何將高功率密度電路板與緊湊機械外殼完美匹配的挑戰。該逆變器需要在有限的空間內實現高效的電能轉換，同時滿足散熱和機械強度的要求。電氣工程師和機械工程師團隊借助Altium Designer的ECAD-MCAD協作功能，實現了跨專業的緊密合作。

電氣工程師在Altium Designer中完成電路板的初步布局后，將設計數據同步到機械工程師的3D建模軟件中。機械工程師根據電氣布局優化了外殼的散熱結構和機械接口，并將修改后的3D模型反饋給電氣工程師。在設計過程中，系統自動檢測到電容位置與散熱孔存在沖突，工程師們通過協同編輯功能立即調整布局，最終成功將電路板厚度縮減了15%，同時確保散熱性能提升了20%。整個項目從設計到原型階段的周期縮短了40%，產品一次性通過了嚴格的可靠性測試，提前兩個月上市，顯著提升了企業的市場競爭力。

鋪銅管理功能：

優化散熱與電磁兼容性

功能應用

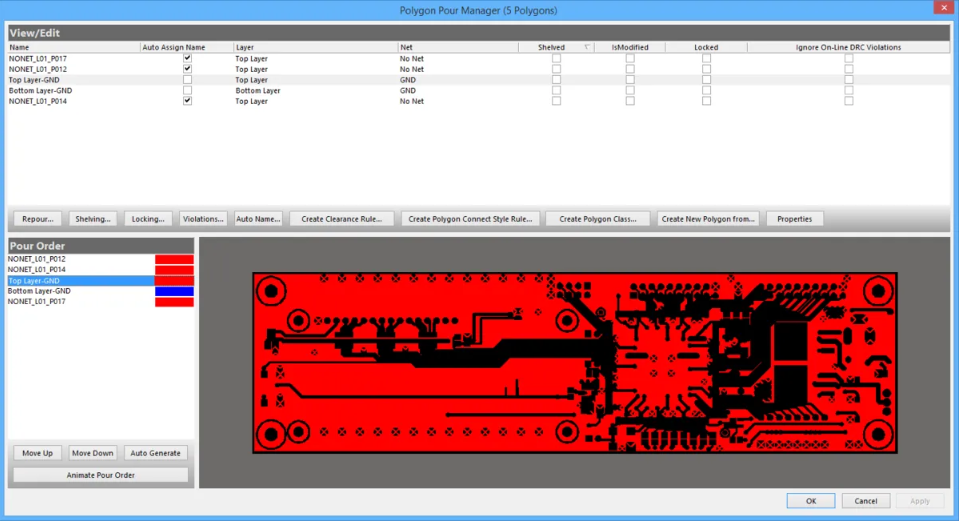

鋪銅管理功能允許設計師精確控制電路板的鋪銅區域、形狀和屬性，支持根據電氣性能需求創建多層鋪銅網絡，并提供智能鋪銅算法優化散熱路徑和電磁屏蔽效果。該功能還支持與熱仿真工具集成，實現散熱設計驗證閉環，確保設計的可靠性和高效性。

功能細節

智能鋪銅算法：自動識別高功耗元件并優先分配散熱路徑，支持自定義鋪銅密度和形狀。系統會根據元件的功耗和位置，智能生成最優的鋪銅路徑，提高散熱效率。

多層鋪銅網絡：可定義不同鋪銅層的電氣屬性，滿足信號完整性與電源完整性要求。設計師可以為不同的電源域和信號類型創建獨立的鋪銅網絡，減少干擾。

熱仿真集成：與第三方熱仿真軟件無縫對接，支持直接導入鋪銅模型進行熱分析。設計師可以在熱仿真中準確評估鋪銅設計的散熱效果，并根據仿真結果進行優化。

應用案例

某電動汽車電池管理系統制造商在設計一款高功率電池監控PCB時，面臨電池監測芯片散熱和電磁兼容性的挑戰。電池管理系統的PCB需要在有限的空間內實現對多個電池單元的精確監控，同時確保芯片在高功耗工作狀態下的穩定性和可靠性。

設計師利用Altium Designer的鋪銅管理功能，為電池監測芯片創建了獨立的鋪銅網絡。通過智能鋪銅算法，系統自動識別芯片的高功耗區域，并優先分配散熱路徑，使芯片結溫降低了12℃。同時，利用鋪銅功能的電磁屏蔽屬性，減少了信號干擾35%。在與熱仿真工具協同工作后，最終設計的熱性能超出預期目標18%，產品順利通過了嚴格的車規級可靠性測試，包括高溫、高濕和振動測試，確保了在各種惡劣環境下的穩定運行。

異形焊盤設計功能：

復雜封裝的精準適配

功能應用

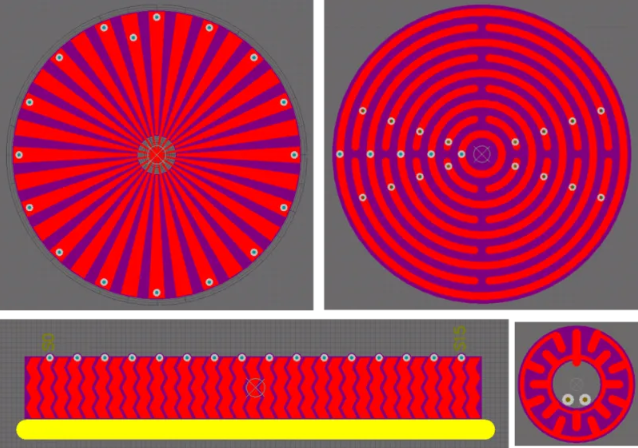

異形焊盤設計功能支持創建非標準形狀的焊盤，包括多邊形、圓形組合和特殊輪廓焊盤，滿足BMS（電池管理系統）、功率模塊等復雜封裝的焊接需求。該功能提供參數化設計工具，可自動生成焊盤陣列，并支持與制造工藝數據庫聯動，確保焊盤設計符合生產工藝要求，提高產品的可制造性和可靠性。

功能細節

參數化設計工具：通過輸入封裝尺寸和引腳間距自動生成異形焊盤陣列，支持批量編輯。設計師只需輸入基本參數，系統即可快速生成所需的焊盤陣列，提高設計效率。

工藝合規性檢查：自動驗證焊盤設計是否符合IPC-A-610等標準，與制造工藝數據庫實時對接。系統會自動檢查焊盤設計，確保符合行業標準和制造工藝要求，減少生產中的問題。

3D模型關聯：異形焊盤可直接關聯3D封裝模型，確保設計與實際制造的一致性。設計師可以在3D視圖中直觀地檢查焊盤與封裝的匹配情況，避免設計錯誤。

應用案例

某儲能系統制造商在開發一款新型磷酸鐵鋰電池管理模塊時，面臨特殊封裝功率MOSFET的焊盤設計難題。該功率MOSFET采用六邊形封裝，引腳間距小，焊接要求高，傳統的矩形焊盤無法滿足其電氣和機械連接需求。

設計師利用Altium Designer的異形焊盤設計功能，根據芯片廠商提供的封裝圖紙，創建了六邊形組合焊盤。通過參數化工具，設計師快速生成了焊盤陣列，并根據實際需求進行了微調。在設計過程中，系統自動檢測到焊盤間距與生產工藝的潛在沖突，設計師隨即調整參數，確保了可制造性。最終產品的一次焊接良率達到了99.7%，比傳統設計方法提高了23%，顯著降低了生產成本。產品在實際應用中表現出色，有效提高了儲能系統的效率和可靠性。

結語

在新能源技術快速發展的今天，Altium Designer憑借其ECAD-MCAD協作、鋪銅管理和異形焊盤設計等核心功能，已成為行業設計創新的加速器。通過優化散熱路徑、提升電磁兼容性和精準適配復雜封裝，該軟件為新能源產品從概念設計到量產的全流程提供了可靠保障。從光伏逆變器到電動汽車電池管理系統，再到儲能設備，Altium Designer幫助設計團隊克服了一個又一個技術難題，顯著提升了設計效率和產品質量。它不僅是一款電子設計軟件，更是新能源行業創新的有力推動者，助力企業在激烈的市場競爭中實現技術突破與商業成功，推動全球能源轉型的步伐。
