TLV1701-Q1（單）、TLV1702-Q1（雙）和TLV1704-Q1（四）器件提供寬電源范圍、軌對軌輸入、低靜態電流和低傳播延遲。所有這些功能都采用行業標準的極小封裝，使這些設備成為最好的通用比較器。

數據手冊：*附件：TLV1701-Q1 汽車類單路高電壓、低功耗比較器技術手冊.pdf

集電極開路輸出的優點是，無論TLV170x-Q1的電源電壓如何，都可以將輸出拉到高于負電源36V的任何電壓軌。

該設備是一個微功率比較器。低輸入偏移電壓、低輸入偏置電流、低電源電流和集電極開路配置使TLV170x-Q1器件足夠靈活，可以處理從簡單的電壓檢測到驅動單個繼電器的幾乎任何應用。

該設備可在-40°C至+125°C的擴展工業溫度范圍內運行。查找其他 比較器

特征
?具備汽車應用資格
?AEC Q100合格，結果如下
–設備溫度等級1：-40°C至
+125°C環境工作溫度
–設備HBM ESD分類2級
（TLV1701-Q1）
–器件HBM ESD分類等級1C
（TLV1702-Q1，TLV1704-Q1）
–設備CDM ESD分類級別C6
?供電范圍：2.2 V至36 V或±1.1 V至±18 V
?低靜態電流：每個比較器55μA
?輸入共模范圍包括兩個軌道
?低傳播延遲：560 ns
?低輸入偏移電壓：300μV
?開放式收集器輸出：
–無論如何，負電源電壓高達36 V電源電壓
?工業溫度范圍：-40°C至+125°C
?小包裝：
–單曲：SOT23-5和SC-70-5
–雙聲道：VSSOP-8
–四輪驅動：TSSOP-14

引腳功能和配置

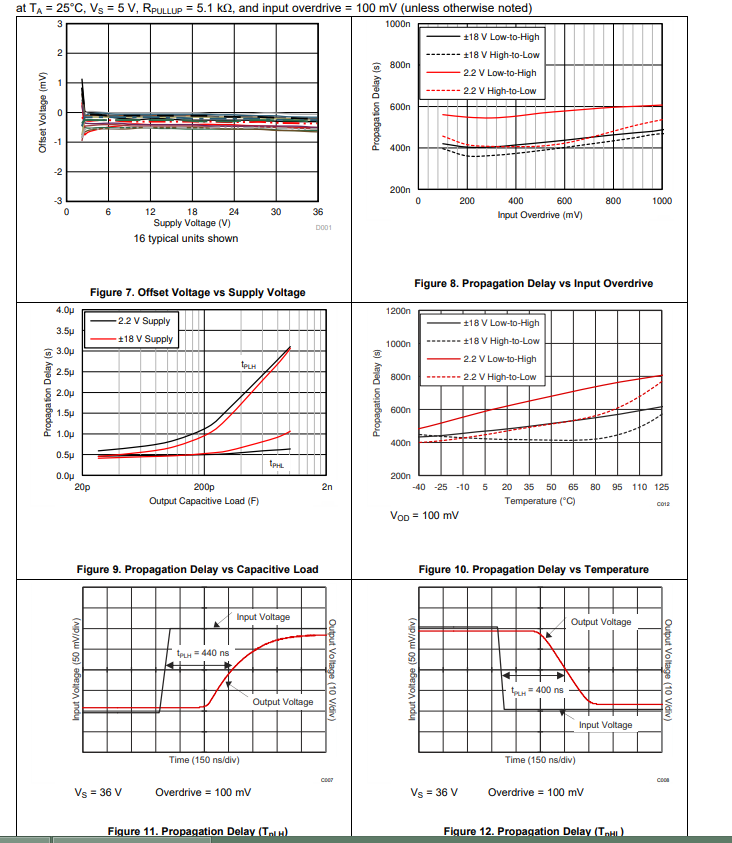

典型特性

功能方框圖

應用
?過壓和欠壓檢測器
?窗口比較器
?過電流檢測器
?過零檢測器
?系統監控：
–白色家電
–汽車
–醫療
