OPAx196 系列（OPA196、OPA2196 和 OPA4196）是新一代 36V 軌至軌 e-trim?運算放大器。

數據手冊：*附件：OPA196 具有多路復用器友好型輸入的、單路、36V、低功耗通用放大器技術手冊.pdf

這些器件在整個輸出范圍內提供非常低的偏移電壓（典型值為 ±25μV）、漂移（典型值為 ±0.5μV/°C）和低偏置電流（典型值為 ±5pA），同時還具有非常低的靜態電流（典型值為 140μA/通道）。

OPAx196 擁有諸多獨一無二的特性，例如可提供電源軌的差分輸入電壓范圍、高輸出電流 (±65mA) 以及高達 1nF 的高電容負載驅動能力，是穩健耐用的高性能運算放大器，適用于各種高電壓工業 應用。

OPAx196 系列運算放大器采用標準封裝，在 -40°C 至 +125°C 的額定溫度范圍內工作。

特性
? 低偏移電壓：±100μV（最大值）
? 低偏移電壓漂移：±0.5μV/°C（典型值）
? 低偏置電流：±5pA（典型值）
? 高共模抑制：140dB
? 低噪聲：1kHz 時為 15nV/√Hz
? 軌至軌輸入和輸出
? 可提供電源軌的差分輸入電壓范圍
? 高帶寬：2.5MHz GBW
? 低靜態電流：每個放大器為 140μA（典型值）
? 寬電源范圍：±2.25V 至 ±18V，4.5V 至 36V
? 已過濾電磁干擾 (EMI)/射頻干擾 (RFI) 的輸入
? 高電容負載驅動能力：1nF
? 行業標準封裝：
– SOIC-8、SOT-5 和 VSSOP-8 單體封裝
– SOIC-8 和 VSSOP-8 雙列封裝
– SOIC-14、TSSOP-14 和 QFN-16 四列封裝

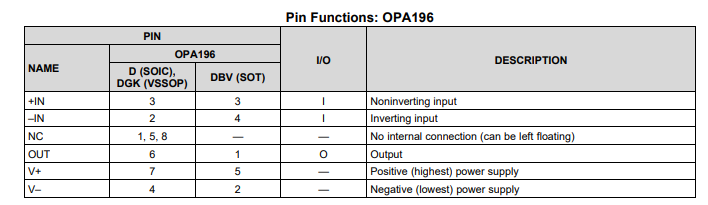

引腳功能和配置

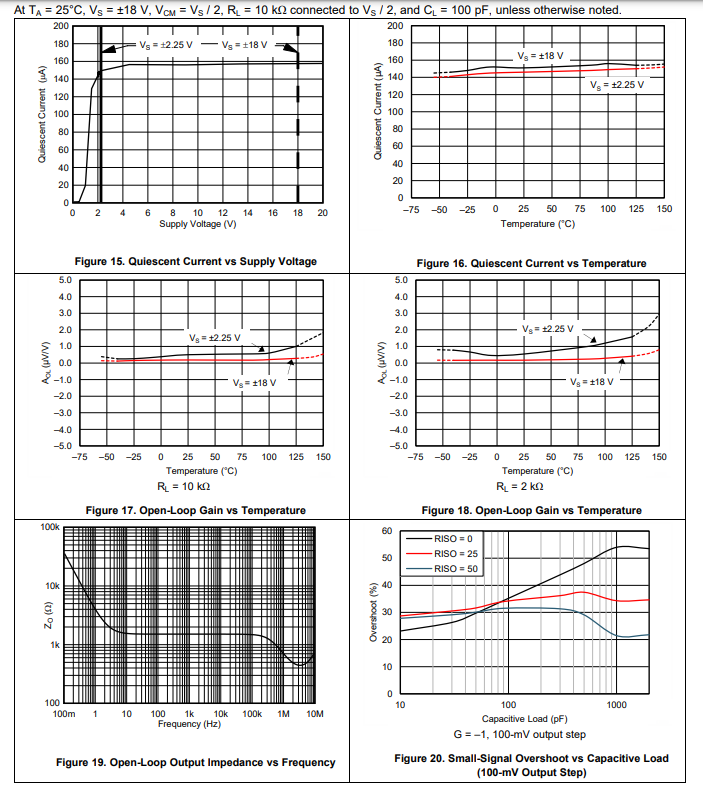

典型特性

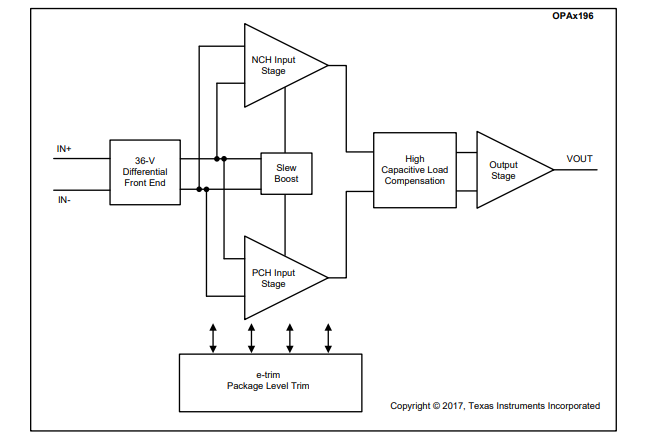

功能方框圖

應用
? 多路復用數據采集系統
? 測試和測量設備
? 高分辨率模數轉換器 (ADC) 驅動器放大器
? SAR ADC 基準緩沖器
? 模擬輸入和輸出模塊
? 高側和低側電流感應
? 高精度比較器
? 醫療儀器
