隨著電氣現代化發展，人們生活發生改變，越來越多的電氣設備開始進入家庭，用電設備的正常運行和人們的人身安全非常重要。而在民用建筑和工業建筑等的用電過程中，設備的安全運行和操作人員的人身安全也至關重要，因此，不僅需要對常規電壓電流等電參量進行監測，還需要對漏電流進行監測。 技術支持 187 0211 2087 安科瑞程瑜

漏電流是電器電路中的一種異常電流，指的是在電路中的部分電流從電源發出后，沒有按照預定的路徑通過相應的負載或元件，而是決定性地流向了地線或其他非目標路線的現象。如果未及時加以處理，漏電流可能會對人體和物體帶來極大的危害。因此，控制漏電流的危害是非常重要的。

01

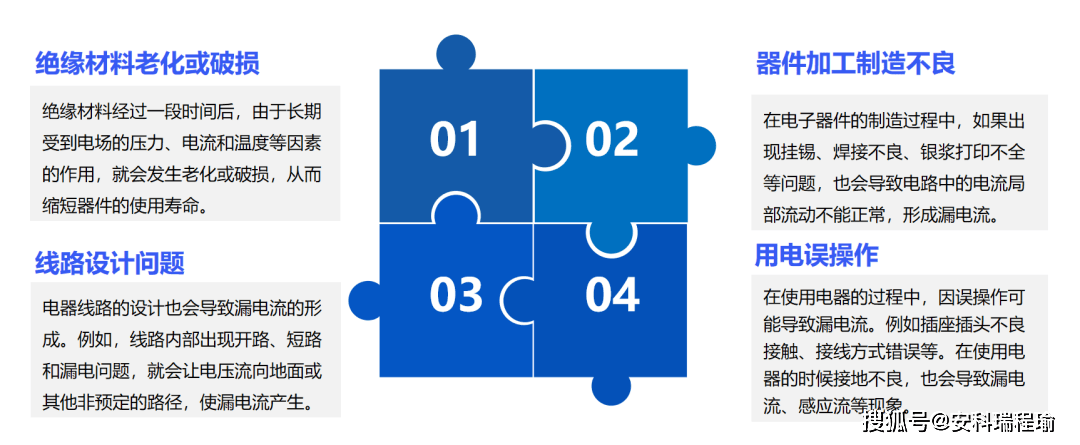

漏電產生的原因

02

解決方法

A：正確使用接地線：

在使用電器時，應盡量地使用帶有接地線的電器，將電器機殼等各點接地，避免產生電荷堆積和意外漏電等情況。

B：設備維護：

電子器件在使用一定時間后，應及時對設備進行檢查和維護，發現破損或老化等情況及時修復或更換，避免影響電子器件的正常工作。

01｜產品詳細介紹

01

剩余電流動作繼電器的作用

一、對直接接觸電擊事故的防護

對直接接觸電擊事故的防護中，剩余電流繼電器（RCD）只作為直接接觸電擊事故基本防護措施的補充保護措施（不包括對相與相、相與N線間形成的直接接觸電擊事故的保護）。

用于直接接觸電擊事故防護時，應選用無延時的RCD，額定動作電流不超過30mA。

二、對間接接觸電擊事故的防護

間接接觸電擊事故防護的主要措施是采用自動切斷電源的保護方式，以防止由于電氣設備絕緣損壞發生接地故障時，電氣設備的外露可接近導體持續帶有危險電壓而產生有害影響或者電氣設備損壞事故，當電路發生絕緣損壞造成接地故障，接地故障電流值小于過電流保護裝置的動作電流值時，應安裝RCD。

總結：能夠大大減少用電事故，保障人民的生命及財產安全。

02

應用的場所及位置

一、末端保護

下列設備和場所應安裝末端保護剩余電流繼電器：

1）術語I類的移動式電氣設備及手持式電動工具；

2）工業生產用的電氣設備；

3）施工工地的電氣機械設備；

4）安裝在戶外的電氣設備；

5）臨時用電的電氣設備；

6）機關、學校、賓館、飯店、企事業單位和住宅等除壁掛式空調電源插座外的其他電源插座或插座回路；

7）游泳池、噴水池、浴室、浴池的電氣設備；

8）安裝在水中的供電線路和設備；

9）醫院中可能直接接觸人體的醫用電氣設備；

10）農業生產用的電氣設備；

11）水產品加工用電；

12）其他需要安裝RCD的場所。

二、線路保護

低壓配電線路根據具體情況采用二級或者三級保護時，在電源端、負荷群首端或線路末端（農業生產設備的電源配電箱）安裝RCD。

03

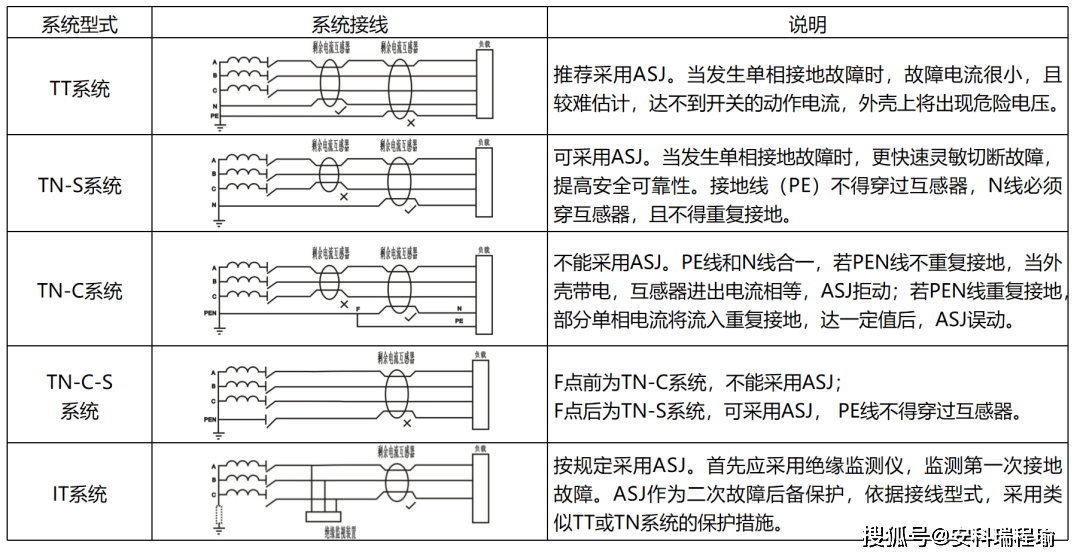

在不同配電系統中的使用說明

04

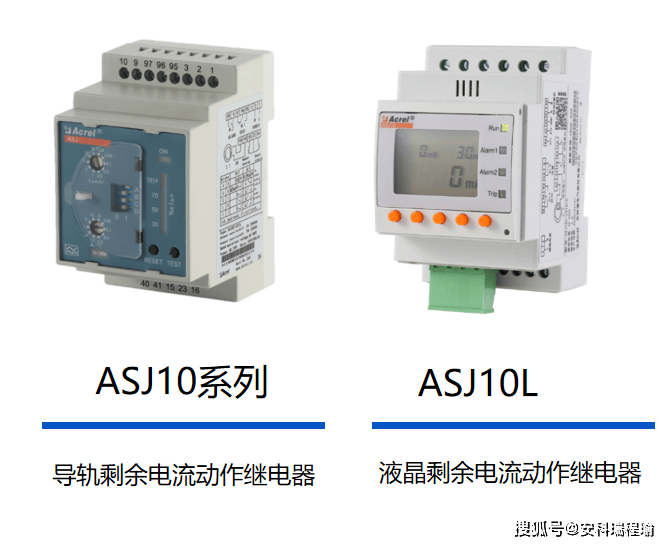

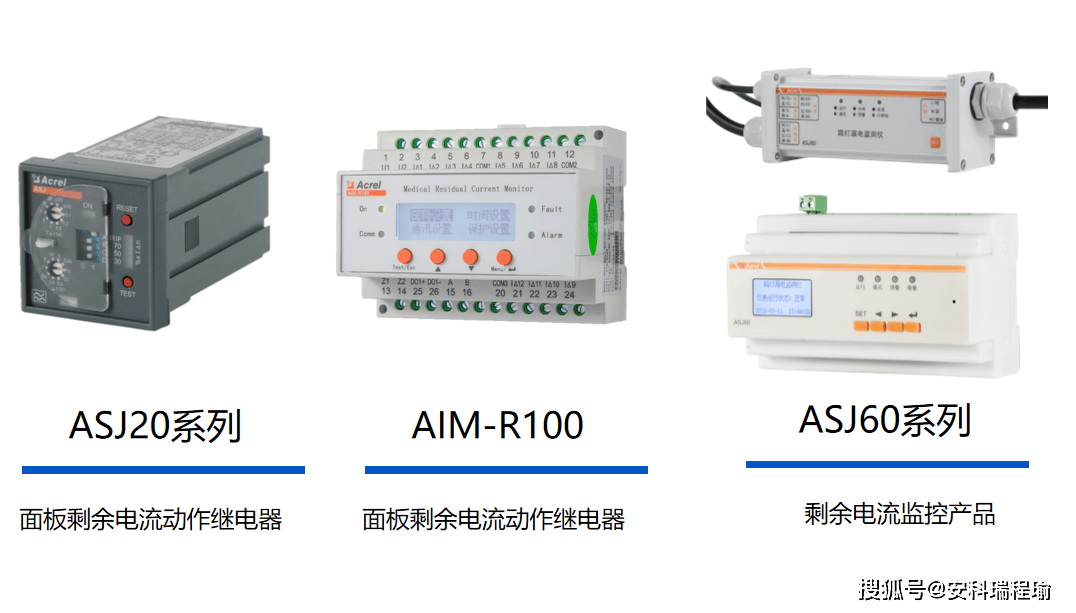

主要產品系列

05

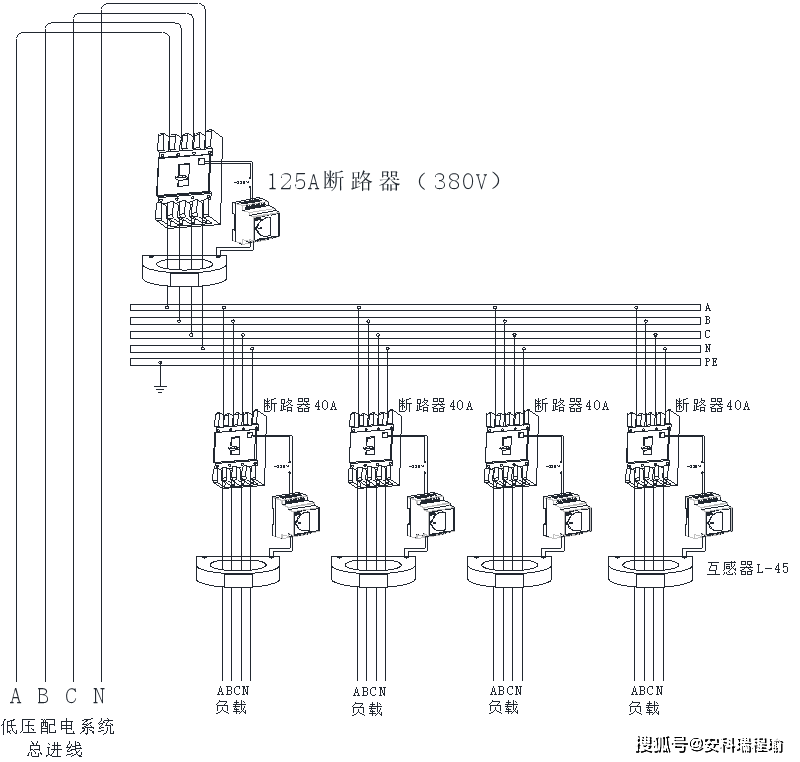

產品接線圖

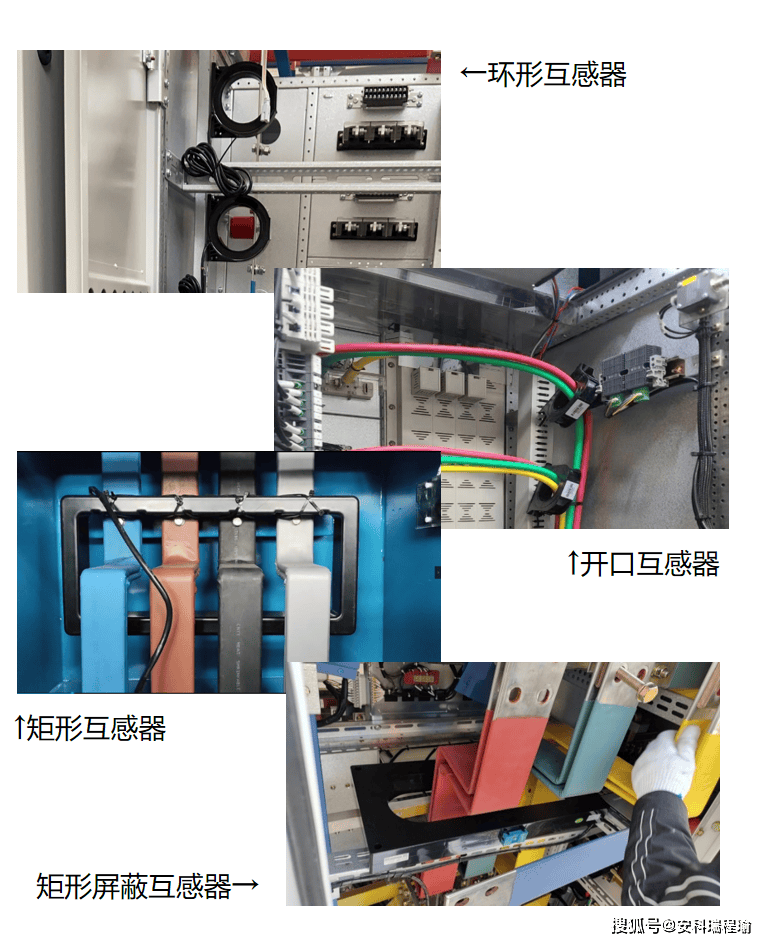

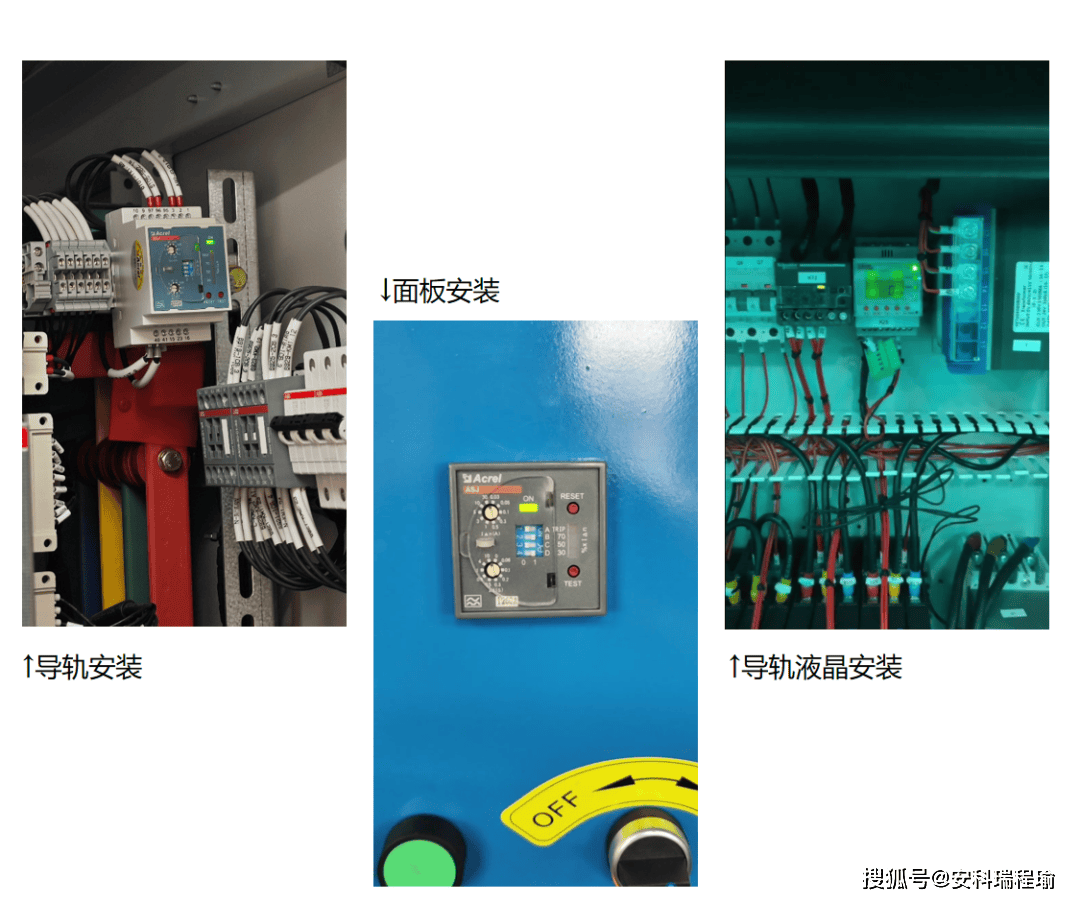

02｜產品應用案例和現場圖
