HMC680LP4/680LP4E BiCMOS 5位數字可變?cè)鲆娣糯笃?，采用SMT封裝，30-400MHz技術手冊
概述
HMC680LP4(E)是一款數字控制可變?cè)鲆?a href="http://m.xsypw.cn/tags/放大器/" target="_blank">放大器，工作頻率范圍為30至400 MHz，可編程提供-4 dB至+19 dB增益，步進為1 dB。 HMC680LP4(E)在最大增益狀態下的噪聲系數為5 dB，任意狀態下的輸出IP3最高為+40 dBm。 這款高線性度DVGA還提供差分RF輸出，可用來直接對接Tx以及Rx應用中的SAW濾波器以及Rx鏈路上的數模轉換器。 HMC680LP4(E)采用RoHS兼容型4x4 mm QFN無引腳封裝，支持CMOS/TTL。
數據表：*附件：HMC680LP4 HMC680LP4E BiCMOS 5位數字可變?cè)鲆娣糯笃?，采用SMT封裝，30-400MHz技術手冊.pdf
應用
- 蜂窩/3G基礎設施
- WiBro / WiMAX / 4G
- 微波無線電和VSAT
- 測試設備和傳感器
- IF與RF應用
特性 - TTL/CMOS兼容型并行或鎖存并行控制接口
- 高輸出IP3： +40 dBm
（所有增益設置） - 低噪聲系數： 5 dB
- 寬增益控制范圍： 23 dB
- 出色的狀態與步進精度(±0.05 dB)
- 24引腳、4x4mm SMT封裝： 16mm2
框圖

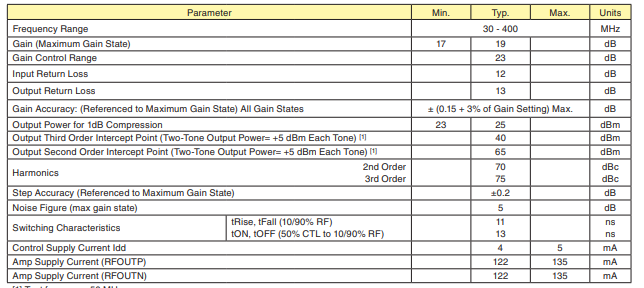

電氣規格

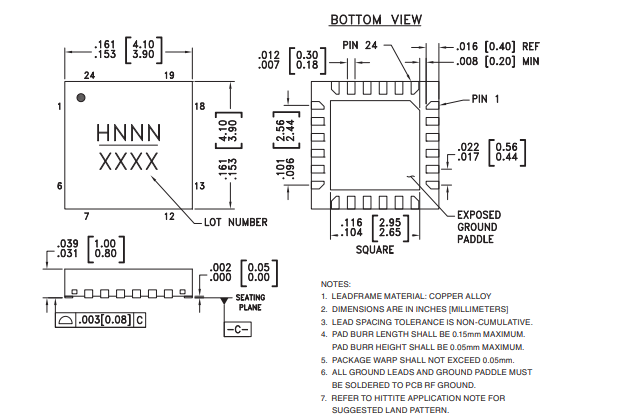

外形圖

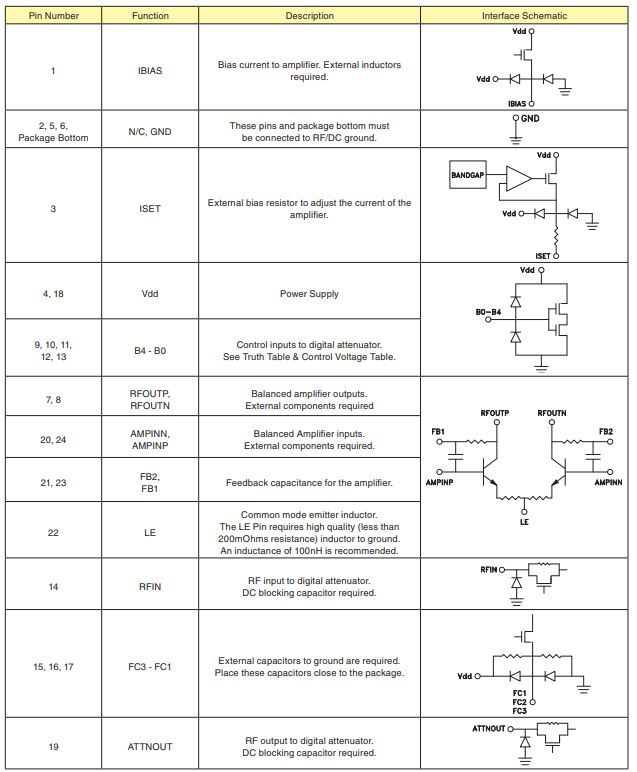

引腳配置描述

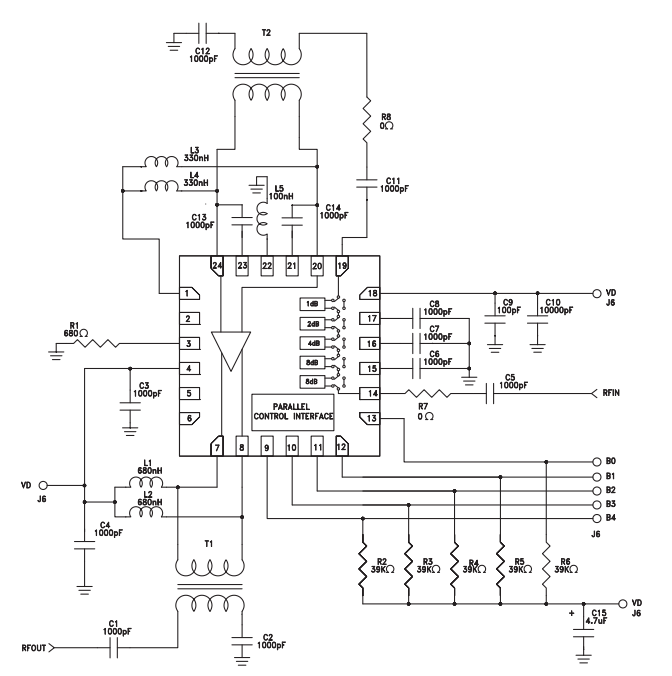

應用電路
