OPAx188-Q1 運算放大器系列采用 TI 的專有零漂移技術，以提供低失調電壓（最大為25μV）并隨時間推移和溫度變化而實現接近零漂移的性能。此高精度低靜態電流微型大器系列提供高輸入阻抗和擺幅為電源軌 15mV之內的軌到軌輸出。輸入共模范圍包括負電源軌。單電源或雙電源可在 4V 至 36V（±2V 至 ±18V）范圍內使用。

數據手冊：*附件：OPA2188-Q1 通過汽車認證的、6μV Vos、低噪聲、RRO、36V零溫漂運算放大器技術手冊.pdf

OPA188-Q1 和 OPA2188-Q1 均采用 VSSOP-8 封裝。單通道版本（OPA188-Q1） 的完整額定工作溫度范圍為 -40°C 至 +125°C，雙通道版本 （OPA2188-Q1） 的完整額定工作溫度范圍為 -40°C至 +105°C。

特性
? 符合汽車應用 要求
? 具有符合 AEC-Q100 標準的下列結果：
– OPA188-Q1 器件溫度等級 1：
–40°C 至 +125°C
– OPA2188-Q1 器件溫度等級 2：
–40°C 至 +105°C
– 器件人體模型 (HBM) 靜電放電 (ESD) 分類等級1C
– 器件 CDM ESD 分類等級 C5
? 寬電源電壓：±2V 至 ±18V
? 低失調電壓：25μV（最大值）
? 零漂移：0.03μV/°C
? 低噪聲：8.8 nV/√Hz
– 0.1Hz 至 10Hz 噪聲：0.25μVPP
? 出色的 DC 精度：
– 電源抑制比 (PSRR)；142dB
– 共模抑制比 (CMRR)：146dB
– 開環路增益：136dB
? 增益帶寬：2MHz
? 靜態電流：510μA（最大值）
? 寬電源電壓：±2V 至 ±18V
? 軌至軌輸出
? 輸入包括負電源軌
? 已過濾射頻干擾 (RFI) 的輸入

引腳功能和配置

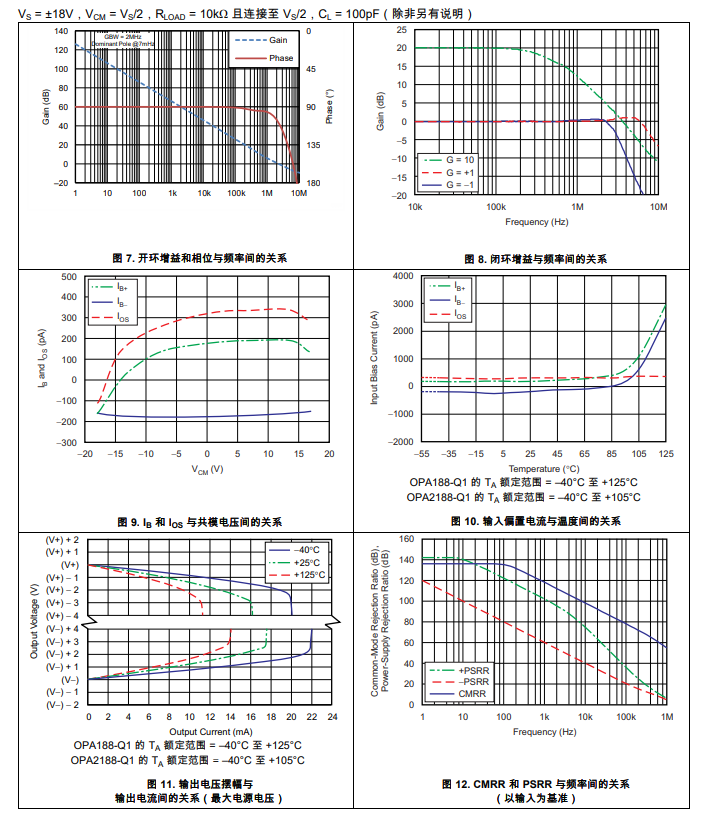

典型特性

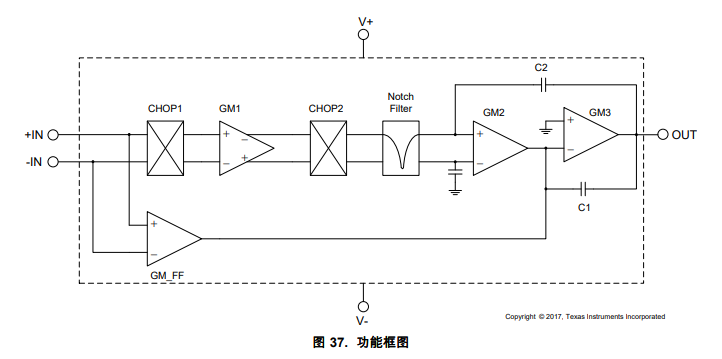

功能方框圖

應用
? HEV/EV 動力總成
– 直流/直流轉換器
– 牽引逆變器
? 高精度安全和感應
（制動、位置和載客檢測）
? 高精度監控和監視
