ADL8120 是一款超寬帶低噪聲放大器（LNA），工作頻率范圍為 30 kHz 至 20 GHz。從 30 kHz 到 14 GHz，典型增益和噪聲指數分別為 14 dB 和 1.9 dB。1 dB 壓縮（OP1dB）、輸出三階截距（OIP3）和輸出二階截距（OIP2）的參數分別為 16 dBm、29.5 dBm 和 33 dBm，頻率范圍為 30 kHz 至 14 GHz。可調節的標稱靜態電流（I DQ ）在 3.3 V 電源電壓（V DD ）下為 55 mA。內部匹配的直流耦合 RF 輸入和輸出引腳需要外部 AC 耦合電容器以及 RFOUT 上的偏置電感器。此外，RF 輸入通過連接在 VBIAS 引腳和 RFIN 引腳之間的外部電感器進行偏置。

數據手冊：*附件：ADL8120 30kHz至20GHz、超寬帶、低噪聲放大器技術手冊.pdf

ADL8120 采用假晶高電子遷移率晶體管(pHEMT)工藝制造。它采用符合 RoHS 標準的 2 mm × 2 mm 8 引腳 LFCSP 封裝，額定工作溫度范圍為 ?55°C 至 +125°C。

特征
?單正電源（自偏置）
?電阻器可編程偏置設置
?寬帶操作：30 kHz至20 GHz
?擴展工作溫度范圍：-55°C至+125°C
?符合RoHS標準，2 mm×2 mm，8引線LFCSP

引腳配置和功能描述

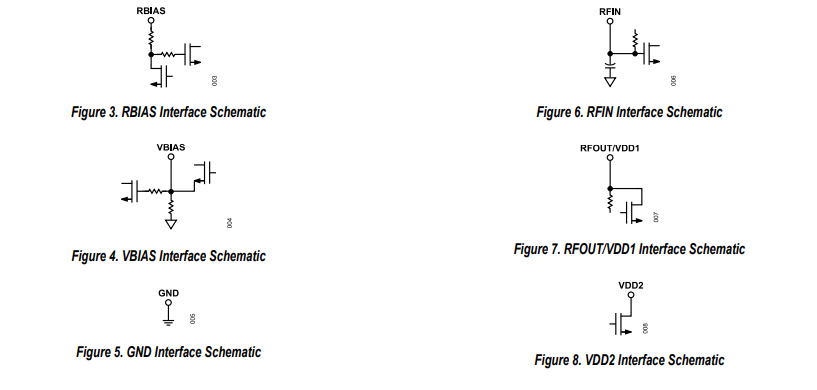

接口示意圖

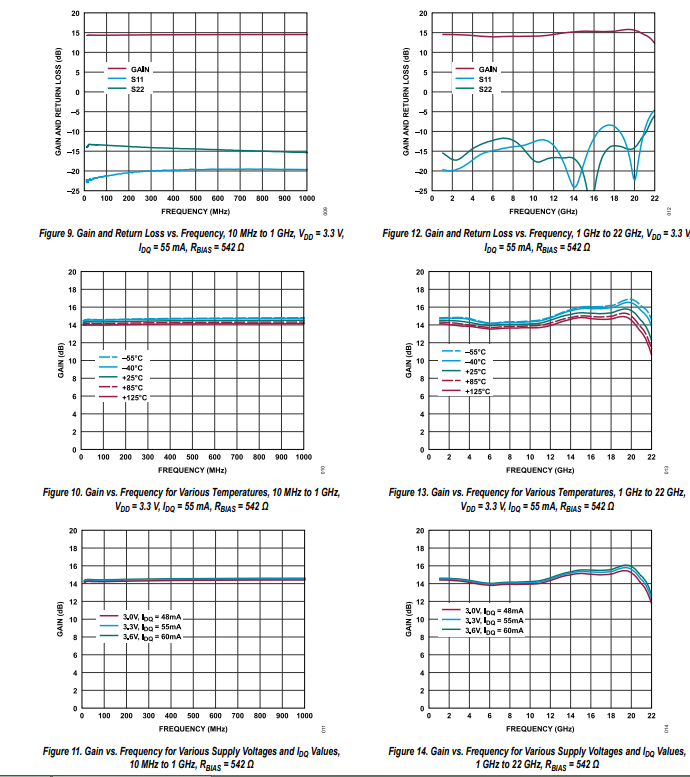

典型特性

工作原理

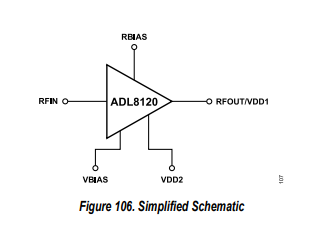

ADL8120是一款寬帶低噪聲放大器，工作頻率為30 kHz至20千兆赫。簡化框圖如圖106所示。

ADL8120具有直流耦合的單端輸入和輸出標稱阻抗等于50Ω的端口指定的頻率范圍。沒有外部匹配組件必修的；除了交流輸入和輸出耦合電容器偏置電感器。要調整IDQ，請?jiān)谝韵挛恢眠B接一個外部電阻器RBIAS和VDDx引腳。VBIAS輸出電壓提供直流偏置電壓；它通過鐵氧體磁珠連接到RFIN。
RFOUT/VDD1引腳提供漏極電流。附加排水管通過VDD2引腳施加偏置。

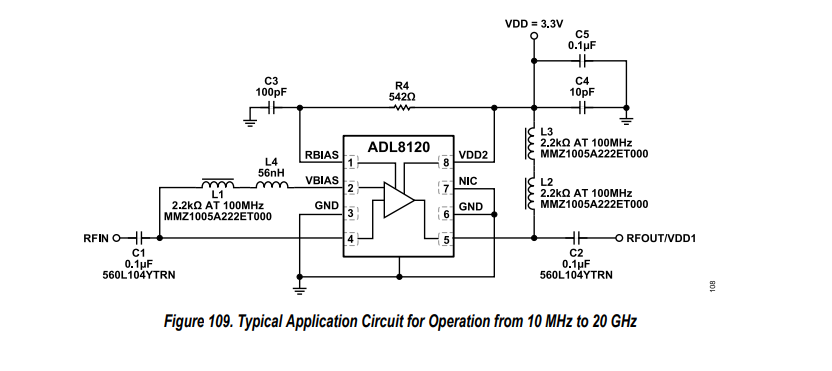

典型應用

應用
?電信
?儀器儀表
?雷達
?電子戰
