概述

ADL8101 是一款超寬帶低噪聲放大器 （LNA）， 工作頻率范圍為 10 kHz 至 22 GHz。典型的增益和噪聲系數 在 10 kHz 至 16 GHz 范圍內分別為 14 dB 和 3.5 dB。這 輸出功率為 1 dB 壓縮 （OP1dB），輸出三階 截距 （OIP3） 和輸出二階截距 （OIP2） 均為 15 dBm、26 dBm 和 29 dBm，頻率范圍分別為 10 kHz 至 16 GHz。 可調節的標稱靜態電流 （I DQ） 為 90 mA，來自 5 V 電源電壓 （V DD）。~ 內部匹配的 直流耦合 RF 輸入和輸出引腳需要外部 AC 耦合 電容器以及 RFOUT 上的偏置電感器。

該ADL8101是在假晶高電子遷移率上制造的 晶體管 （pHEMT） 工藝。它安裝在符合 RoHS 標準的 2 mm × 2 mm、8 引腳 LFCSP 封裝，額定工作溫度范圍 ?55°C 至 +125°C。
數據表：*附件：ADL8101 10kHz至22GHz、超寬帶、低噪聲放大器技術手冊.pdf

應用

• 電信
• 儀表
• 雷達
• 電子戰
  特性
• 寬帶工作頻率：10 kHz 至 22 GHz
• 單正電源（自偏置）典型值：5 V 和 90 mA
• R偏置漏極電流調節引腳
• 增益：10 kHz 至 16 GHz 時為 14 dB（典型值）
• 噪聲系數：10 kHz 至 16 GHz 范圍內為 3.5 dB（典型值）
• 擴展工作溫度范圍：?55°C 至 +125°C
• 符合 RoHS 標準的 2 mm × 2 mm、8 引腳引腳框架芯片級封裝 [LFCSP]

框圖

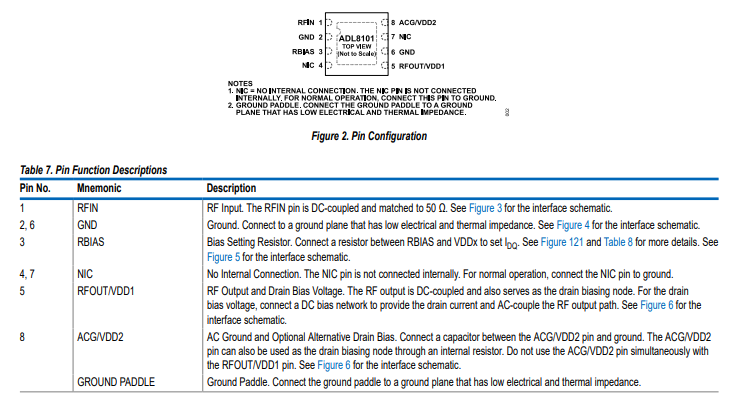

引腳配置

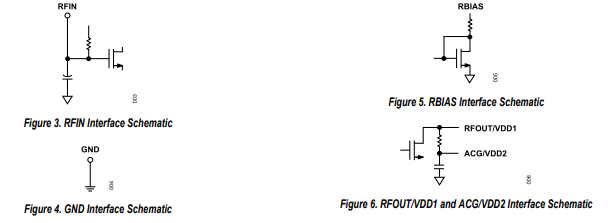

接口示意圖

ADL8101是一款寬帶LNA，工作頻率范圍為10 kHz至22GHz。簡化框圖如圖118所示。
ADL8101具有DC耦合的單端輸入和輸出端口，在額定頻率范圍內阻抗標稱值等于50ω。交流輸入和輸出耦合電容和電感是唯一需要的外部匹配元件。要調整lpo，請在r bias和VDDx引腳之間連接一個外部電阻，RFOUT/NDD1引腳提供漏極電流。然而，通過將ACG/VDD2引腳連接到外部電源，也可以對漏極偏置電壓進行阻性偏置。
