ADL8122 是一款寬帶低噪聲放大器 (LNA)，工作頻率范圍為 10 kHz 至 10 GHz。從 2 GHz 到 6 GHz，典型的增益和噪聲系數分別為 17 dB 和 2 dB。1 dB 壓縮（OP1dB）、輸出三階截距（OIP3）和輸出二階截距（OIP2）的參數分別為 20 dBm、33.5 dBm 和 37 dBm，頻率范圍為 2 GHz 至 6 GHz。標稱靜態電流 (IDQ) 可調節，在 5 V 電源電壓 (V DD ) 下為 95 mA。內部匹配的直流耦合 RF 輸入和輸出引腳需要外部交流耦合電容器以及 RFOUT 上的偏置電感器。此外，RF 輸入通過連接在 VBIAS 引腳和 RFIN 引腳之間的外部電感器進行偏置。

數據手冊：*附件：ADL8122 10kHz至10GHz、寬帶、低噪聲放大器技術手冊.pdf

ADL8122 采用偽晶高電子遷移率晶體管 (pHEMT) 工藝制造。該器件采用符合 RoHS 標準的 2 mm × 2 mm 8 引腳 LFCSP 封裝，額定工作溫度范圍為 ?55°C 至 +125°C。

特性

• 單一正電源（自偏置）
• 電阻可編程偏置設置
• 正增益斜率對頻率
• 寬帶操作：10 kHz 至 10 GHz
• 擴展的工作溫度范圍：?55°C 至 +125°C
• 符合 RoHS 標準的 2 mm x 2 mm、8 引腳 LFCSP 封裝

引腳配置和功能描述

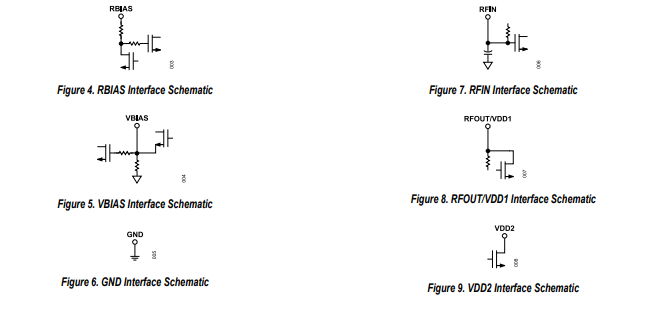

接口示意圖

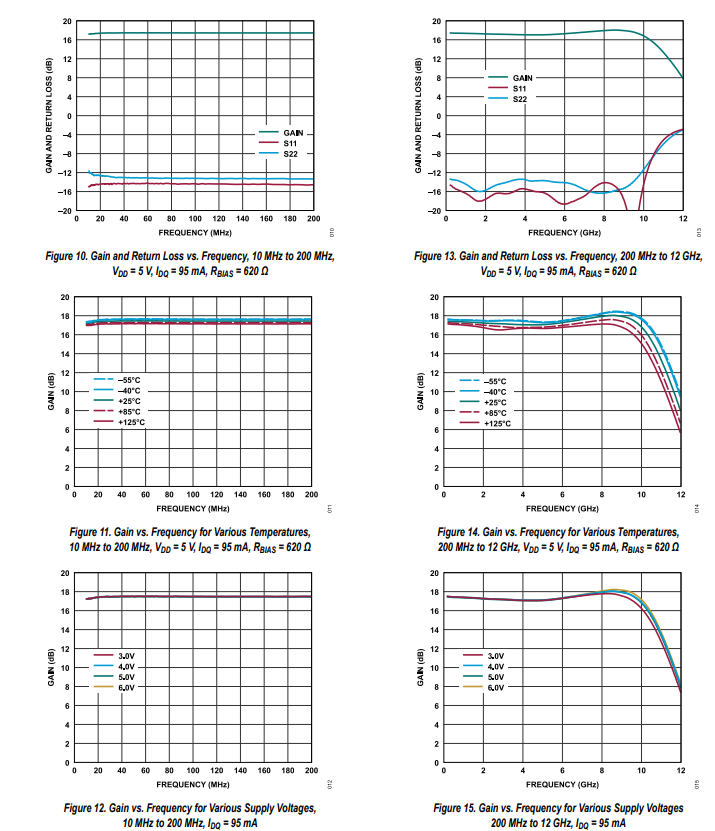

典型特性

工作原理

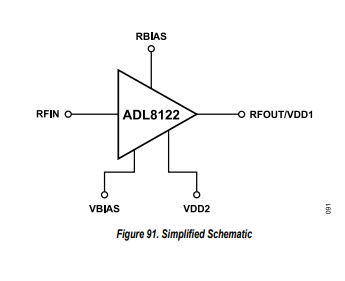

ADL8122是一款寬帶低噪聲放大器，工作頻率為10 kHz至10 kHzGHz。簡化框圖如圖91所示。

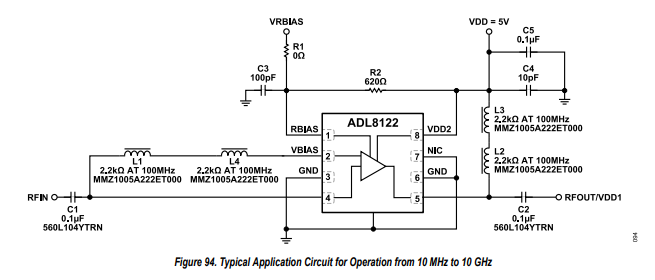

ADL8122具有直流耦合的單端輸入和輸出標稱阻抗等于50Ω的端口指定的頻率范圍。沒有外部匹配組件必修的；除了交流輸入和輸出耦合電容器偏置電感器。要調整IDQ，請在以下位置連接一個外部電阻器RBIAS和VDDx引腳。VBIAS輸出電壓提供直流偏置電壓；它通過鐵氧體磁珠連接到RFIN。FOUT/VDD1引腳提供漏極電流。附加排水管通過VDD2引腳施加偏置。

典型應用

應用
?電信
?儀器儀表
?雷達
?電子戰
