隨著城市夜間騎行和戶外運動的普及，自行車燈作為重要的安全裝備，其性能要求日益提高。現代自行車燈需要滿足高亮度、長續航、多模式切換以及環境自適應等需求。FP7153作為一款高效的LED驅動芯片，為自行車燈設計提供了理想的解決方案。
FP7153是一款降壓型DC-DC轉換器，專為驅動高亮度LED而設計。其寬輸入電壓范圍、高效率轉換和靈活的調光控制特性，使其特別適合應用于自行車照明系統。本方案將詳細闡述FP7153在自行車燈中的具體應用設計。

一、FP7153 應用于自行車燈的優勢

（一）高效節能

?FP7153 達到93%的高效率電能轉換特性使得自行車燈能夠在消耗較少電池電量的情況下，提供足夠的照明亮度。相比傳統的自行車燈驅動方案，使用 FP7153 可以顯著延長電池的續航時間，減少騎行過程中因電量不足而導致的照明中斷風險，為騎行者提供更可靠的照明保障。

（二）穩定可靠?

芯片集成的多種保護功能以及精確的電壓、電流控制能力，確保了自行車燈在各種復雜環境下都能穩定工作。無論是在顛簸的騎行過程中，還是在高溫、潮濕等惡劣氣候條件下，FP7153 都能保證 LED 的正常發光。?

（三）靈活的調光控制?

FP7153 支持的 PWM 調光方式以及可實現的多檔調光模式，滿足了騎行者在不同場景下對燈光亮度的多樣化需求。騎行者可以根據實際路況和環境光線條件，方便快捷地調節自行車燈的亮度，提高騎行的舒適性和安全性。同時，靈活的調光控制也有助于節約電池電量，進一步提升電池的使用效率。

二、FP7153芯片介紹

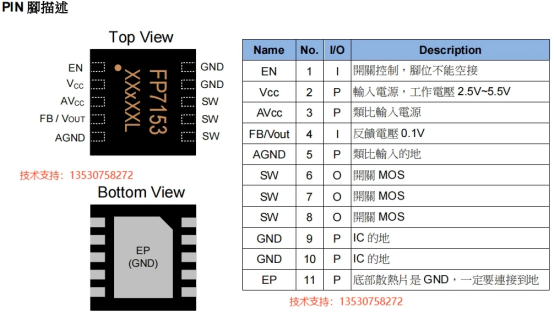

FP7153是一顆同步降壓LED驅動IC，內置60mΩ PMOS和NMOS，高效率可驅動單串白光LED,VFB反饋電壓0.1V，讓取樣電阻功率損耗降低，整體轉換效率提升，根據外部電阻設定LED電流。
FP7153包含高低側切換MOS，可實現高效率與簡化周邊元件及電路板布局，為延長應用電池的壽命，低壓差應用可支援100%占空比，內建軟啟動、過熱保護與過電流保護功能，透過FB引腳實現直流與PWM調光控制，封裝DFN-10L(EP)。

（一）芯片參數

? 工作電壓 2.5V~5.5V
? VFB反饋電壓0.1V
? 輸出 LED 電流 3A
? 最大占空比100%
? 關機耗電流 0.1μA
? 固定工作頻率 1.5MHZ
? 內置軟啟動
? 晶片過溫保護(OTP)、過電流保護(0CP)
? 封裝DFN-10L(EP)

（二）應用電路圖

（三）PCB圖

（四）調光控制

PWM 調光：FP7153 支持 PWM 調光方式，通過改變PWM 信號的占空比來調節芯片的FB引腳，即可實現對 LED 亮度的調節。在自行車燈應用中，可以通過安裝在車把上的調光按鈕來控制 PWM 信號的產生。這種調光方式能夠實現精確、平滑的亮度調節，滿足騎行者在不同環境下對燈光亮度的需求。?
多檔調光模式：結合自行車燈的實際使用場景，通常設計有多檔調光模式。比如，設置低亮檔用于在光線較暗但對亮度要求不高的環境中騎行，此時 LED 以較低的電流工作，功耗低，能夠延長電池續航時間；中亮檔適用于一般夜間騎行場景，提供足夠的照明亮度；高亮檔則在需要強光照明，如在沒有路燈的偏遠道路騎行時使用。通過微控制器對調光按鈕的操作進行識別，并根據預設的程序輸出不同占空比的PWM信號到FP7153 的DIM引腳，實現不同調光檔位的切換。

三、總結

FP7153為自行車燈設計提供了高效、可靠的驅動解決方案。其寬輸入電壓范圍適應多種電池配置，高效率轉換延長了續航時間，靈活的調光方式滿足了不同照明場景的需求。通過合理設計外圍電路和控制系統，可實現功能豐富、性能穩定的自行車照明產品。
對于需要高性能自行車燈的設計者，FP7153是一個值得考慮的優選方案。未來可進一步集成智能控制功能，如藍牙連接、自動亮度調節等，提升產品的附加價值和用戶體驗。
