手電筒市場前景
2024年，全球手電筒市場規模為1.05的億美元，預計到2030年其規模將增至1.66億美元。
2025年，中國手電筒市場規模預計達到150億元人民幣，年復合增長率（CAGR）約為8%。
中國每年保持著將近12億個手電筒的出口量，外貿收入穩定在100億元左右。

夜跑的時候，你是否遇到過手電筒突然變暗的情況？或者露營時，燈光不夠亮，看不清周圍的環境？這些問題可能都源于手電筒的核心部件——驅動IC的性能不足。

芯片選型
FP7153芯片是一款專為LED驅動設計的集成電路，具有以下特色：

1. 工作電壓范圍廣
支持2.5V-5.5V輸入電壓，適用于單節鋰電池和USB5V輸入，應用場景廣泛。

2. 內置高低側MOS與同步整流
內置高低側切換MOS，采用同步整流模式，提升效率并減少外圍元件，延長電池壽命。

3. 低壓差與100%占空比支持
低壓差應用下支持100%占空比，確保電池電壓接近LED電壓時仍能穩定工作。

4. 多重保護功能
內置軟啟動、過熱保護和過電流保護，提升系統可靠性和安全性。

5. 靈活的調光控制
通過FB腳實現直流與PWM調光，內部轉換為模擬調光，電池電壓低于3V時仍能保持高效率輸出。

6. 高輸出電流能力
內置MOS支持最大3A恒流輸出，滿足高亮度LED需求。

7. 低反饋電壓與低功耗
VFB反饋電壓僅0.1V，降低取樣電阻功耗；關機耗電流低至0.1μA，節能效果顯著。

總結：
FP7153芯片憑借高效率、多重保護、靈活調光、高輸出電流和低功耗等特性，非常適合單節鋰電池或USB供電的LED驅動應用，如手電筒、便攜照明設備等。

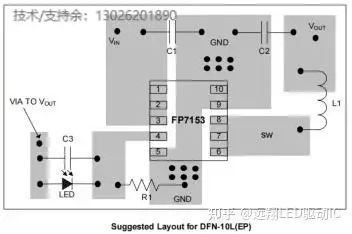

電路設計：

應用元件

IC1:FP7153 降壓 LED 驅動 IC。

C1.C2.C3,C4∶輸人與輸出穩壓電容。

R1:取樣電阻接到 FB Pin，設定 LED 電流，VFB除以 R1等於LED 電流。

L1:電威具有儲能與瀘波功用，電感值越大波越小，相對電感值越小漣波越大。選用需注

意電感是否適合高頻操作，以及電感額定飽和電流值。

LED:白光LED。

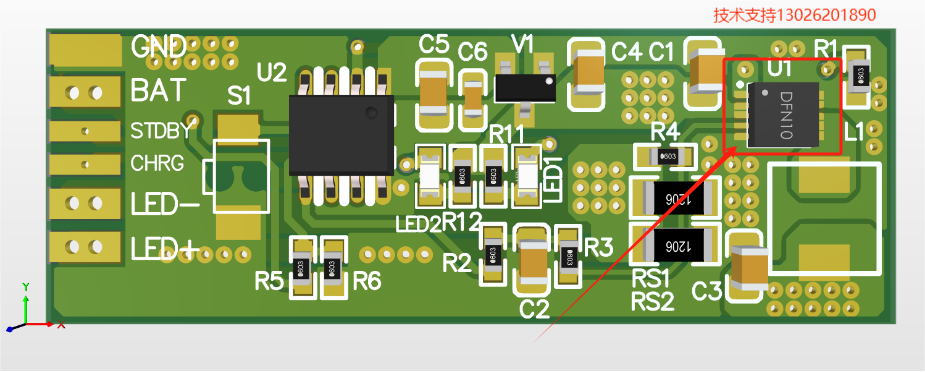

基于FP7153芯片的手電筒電路設計可以包括以下幾個部分：
1. 電源輸入部分：根據需求選擇適當的電源輸入方式，可以是直流（如單節鋰電池）或交流（如通過適配器轉換的5V輸入）。
2. 芯片驅動部分：將電源輸入連接到FP7153芯片的輸入端，確保工作電壓在芯片允許的范圍內。
3. 調光控制部分：通過PWM信號或電阻調節FB腳的電壓，實現無頻閃調光功能。可以設計單色帶檔位調光、雙色溫無極調光或可調電阻無極調光等功能。
4. LED驅動部分：將FP7153芯片的輸出連接到LED燈珠，驅動LED發光。根據需求選擇合適的LED燈珠和驅動方式。
5. 安全保護部分：利用FP7153芯片內置的過熱保護與過電流保護功能，確保電路在異常情況下能夠安全關閉或降低輸出。

FP7153其他應用案例
1. 自行車燈：：用FP7153進行5V降壓恒流驅動監控補光燈
2. 露營燈、頭燈：用FP7153給電池降壓恒流驅動3V燈珠進行無頻閃調光
3.汽車內飾照明：用FP7153給電池降壓恒流驅動3V燈珠進行無頻閃調光
