在便攜式電子設備、移動電源、電動工具等應用中，鋰電池因其高能量密度和輕量化特性被廣泛使用。然而，不同設備所需的工作電壓各異，如何將鋰電池的低電壓提升至設備所需的高電壓，電源升壓芯片是關鍵。
本文將從FP5207、FP6295和FP6296三款電源升壓芯片的不同技術參數和各種產品應用方面進行對比分析，系統梳理三款芯片的關鍵特性與選型策略。

一、芯片技術參數

1.FP6296

類型：異步升壓（內置MOS）

啟動電壓：2.7V

輸入電壓：2.7V-12V

輸出能力：最高輸出電壓12V

關鍵優勢：2.7V-12V輸入范圍，可用于單節鋰電池和多節鋰電池供電升壓。

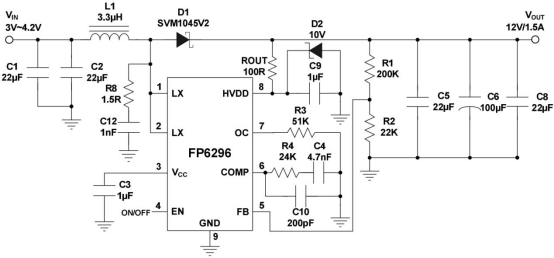

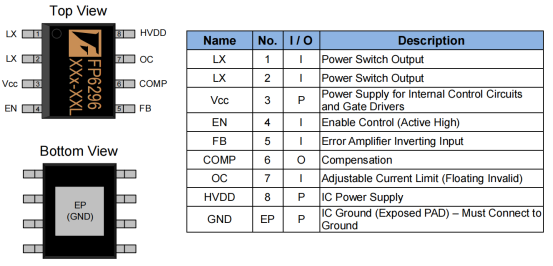

芯片腳位及封裝圖 應用電路圖

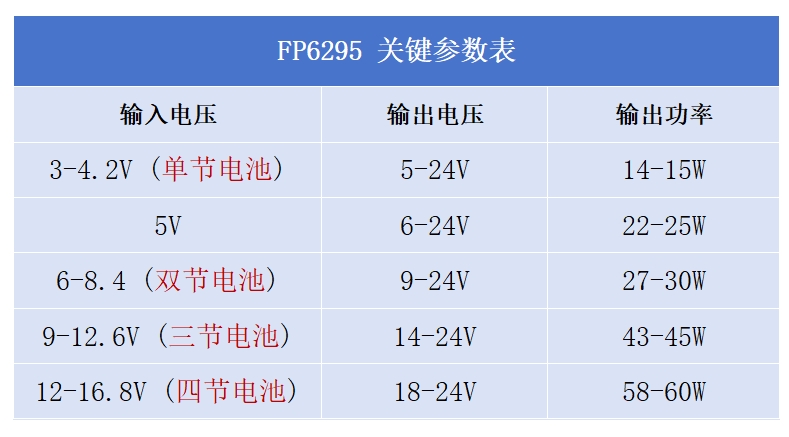

2.FP6295

類型：異步升壓（內置MOS）

啟動電壓：2.6V

輸入電壓：5V-24V

輸出能力：最高輸出電壓24V

關鍵優勢：寬電壓輸入范圍和2.6V啟動電壓，可用于單節鋰電池和多節鋰電池供電升壓。

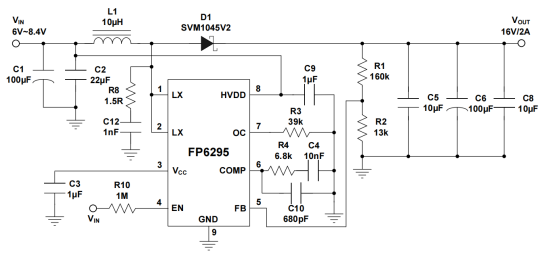

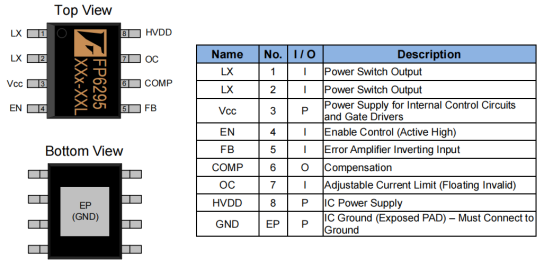

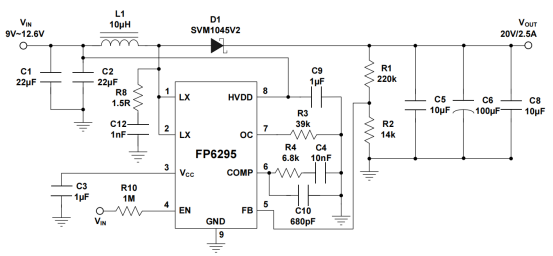

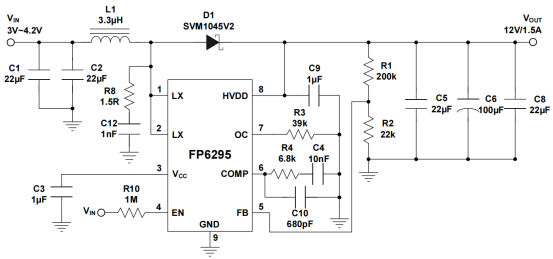

芯片腳位及封裝圖 應用電路圖1 應用電路圖2 應用電路圖3

3.FP5207

類型：異步升壓（外置MOS）

啟動電壓：2.8V

輸入電壓：5V-24V

輸出能力：取決于外部電路，可以輸出24V以上的電壓

關鍵優勢：可編程開關頻率，外置MOS可以根據負載來選擇，可用于單節鋰電池和多節鋰電池供電升壓的大功率設備。

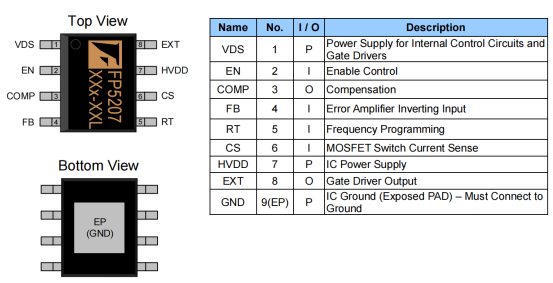

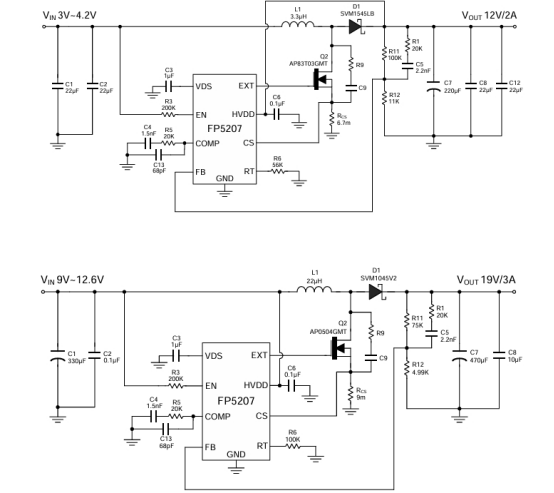

芯片腳位及封裝圖 應用電路圖

二、關鍵技術參數對比

1.輸入/輸出參數對比

FP6296的2.7V-12V輸入電壓，使其成為較低功率設備和單節或多節鋰電池應用的優秀選擇。
FP6295的5V-24V輸入范圍，啟動電壓2.6V，是中功率設備和單節或多節鋰電池應用理想選擇。
FP5207輸出無硬性限制，外置高壓MOSFET，啟動電壓2.8V，可用于大功率設備以及單節鋰電池和多節鋰電池供電升壓。

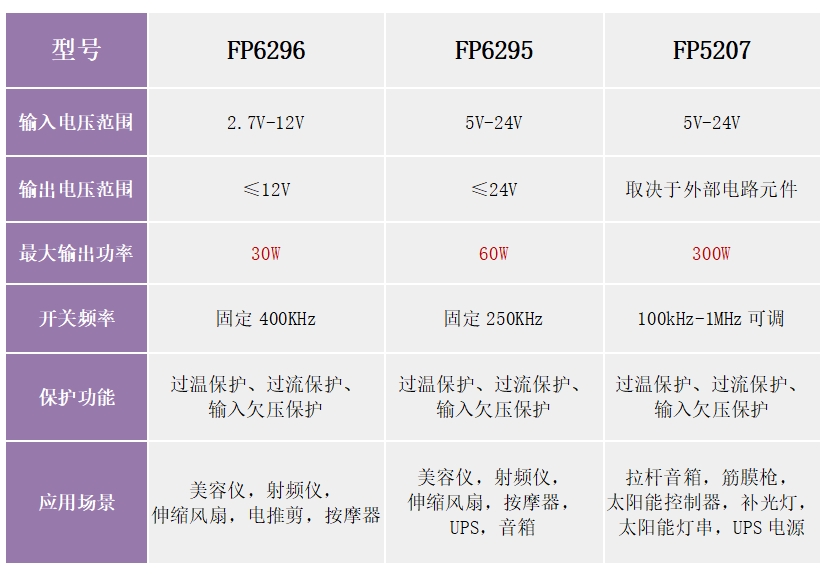

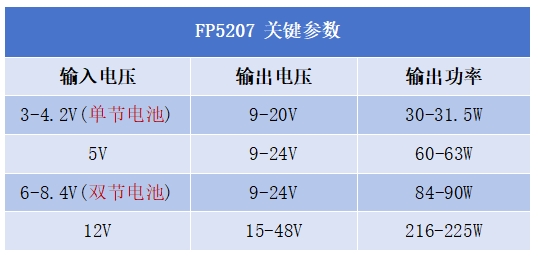

2.關鍵參數對比表

三、應用場景分析

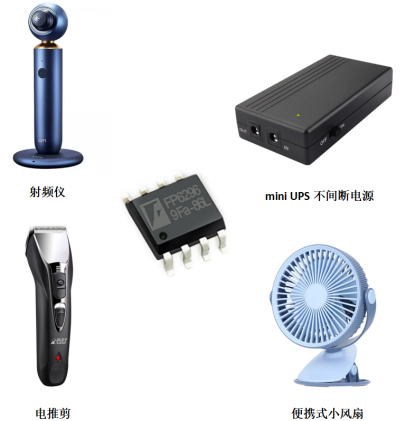

1.小型鋰電池低功率設備

適配芯片：FP6296

產品案例：
①射頻儀/電推剪：低壓?jiǎn)?dòng)，轉換效率高，避免發熱。
②便攜式小風扇/mini UPS不間斷電源：待機電流低，減少能量損耗，延長設備續航時間。

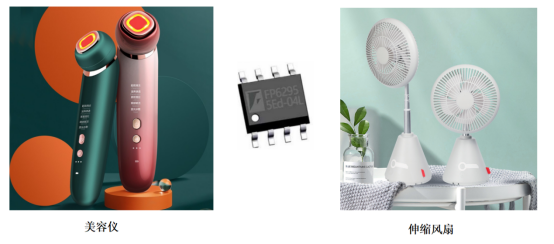

2.鋰電池中功率設備

適配芯片：FP6295

產品案例：
①美容儀：集成度高，優化設計體積，體現便攜式設計。
②伸縮風扇：內置 20mΩ MOSFET，轉換效率高，減少能量損耗，延長續航。

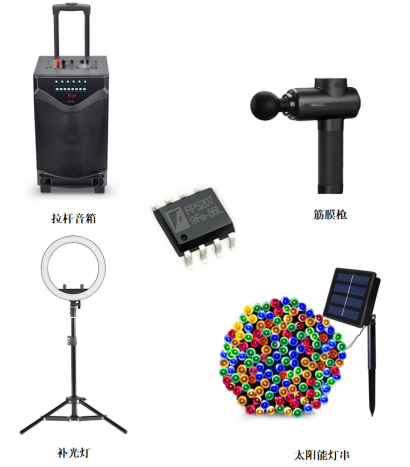

3.大功率鋰電池設備

適配芯片：FP5207

產品案例：
①大功率音響/筋膜槍：可調輸出，搭配合適的功放芯片，滿足大功率和寬電壓范圍。
②補光燈/太陽能燈串：過溫過流保護，確保高負載下的系統安全。

四、選型策略和建議

1.不同參數應用芯片選擇

單節電池供電：輸出12V/15W以內優先選擇FP6296；輸出大于12V且在15W以內優先選擇FP6295；輸出大于12V且大于15W優先選擇FP5207

雙節電池供電：輸出12V/30W以內優先選擇FP6296；輸出大于12V且在30W以內優先選擇FP6295；輸出大于12V且大于30W優先選擇FP5207。

三節電池供電：輸出24V/45W以內優先選擇FP6295；輸出大于24V且大于45W優先選擇FP5207。

四節電池供電：輸出24V/60W以內優先選擇FP6295；輸出大于24V且大于60W優先選擇FP5207。

五、總結

在鋰電池供電設備中，F(xiàn)P6296憑借2.7V超低啟動電壓和高效率，是單節鋰電池升壓的理想選擇，同時2.7V-12V的輸入電壓，也可用于多節鋰電池升壓；
FP6295支持5-24V輸入和24V輸出，啟動電壓為2.6V,內置20mΩ MOSFET，滿足單節鋰電池升壓范圍，同時匹配節多節鋰電的中高壓需求；
而FP5207通過外置MOSFET可突破24V限制，靈活適配單節鋰電、多節鋰電或工業高壓場景，是定制化大功率方案的首選。三款芯片覆蓋了從便攜式到工業級的全場景鋰電池升壓需求。
