在便攜式電子設備快速發展的今天，鋰電池因其高能量密度、輕量化等優勢，已成為移動電源的主流選擇。然而，單節鋰電池的典型輸出電壓（3V-4.2V）往往無法滿足顯示屏、快充模塊、工業設備等更高電壓的需求，而多節鋰電池串聯應用同樣需要高效、穩定的升壓方案。

FP6295作為一款高性能電流模式升壓DC-DC轉換器，憑借其寬輸入電壓范圍（5V-24V）、高達10A的開關電流能力以及可調輸出（最高24V），成為單節及多節鋰電池升壓應用的理想解決方案。無論是智能手表的電源管理、移動電源的快充輸出，還是工業手持設備的穩定供電，FP6295都能以高效率（>90%）和多重保護機制（OCP/OTP/UVLO）確保系統可靠運行。

本文將深入解析FP6295的工作原理，探討其在單節與多節鋰電池升壓應用中的關鍵設計要點，并通過典型電路分析，幫助工程師快速實現高性能電源方案。

一、引腳及其相關描述

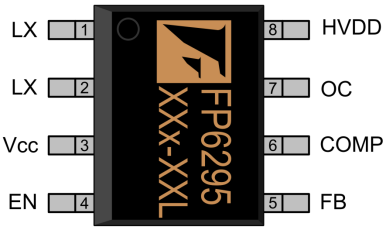

引腳及其相關描述

LX:電源開關輸出；
Vcc:內部控制電路和門極驅動器的電源供應；
EN:使能控制（高電平有效）；
FB:誤差放大器反相輸入端；
COMP:補償引腳；
OC:可調電流限制；
HVDD:IC電源供應。

二、工作原理

FP6295是一款電流模式升壓DC-DC轉換器，集成了20mΩ低導通電阻的功率MOSFET，采用PWM控制架構，工作頻率固定為250kHz。其核心工作原理基于峰值電流模式控制，內置斜坡補償電路，可穩定支持超過50%的占空比操作。誤差放大器的非反相輸入端連接至1.2V精密參考電壓（精度±2%），通過外部補償網絡靈活調節系統穩定性。

該器件具有軟啟動功能，可有效抑制啟動時的浪涌電流，并通過OC引腳外接電阻（39kΩ-180kΩ）實現2A至10A的可調過流保護。當結溫超過160°C時，內置OTP功能會自動關閉功率MOSFET，溫度下降40°C后恢復工作。

三、應用電路圖

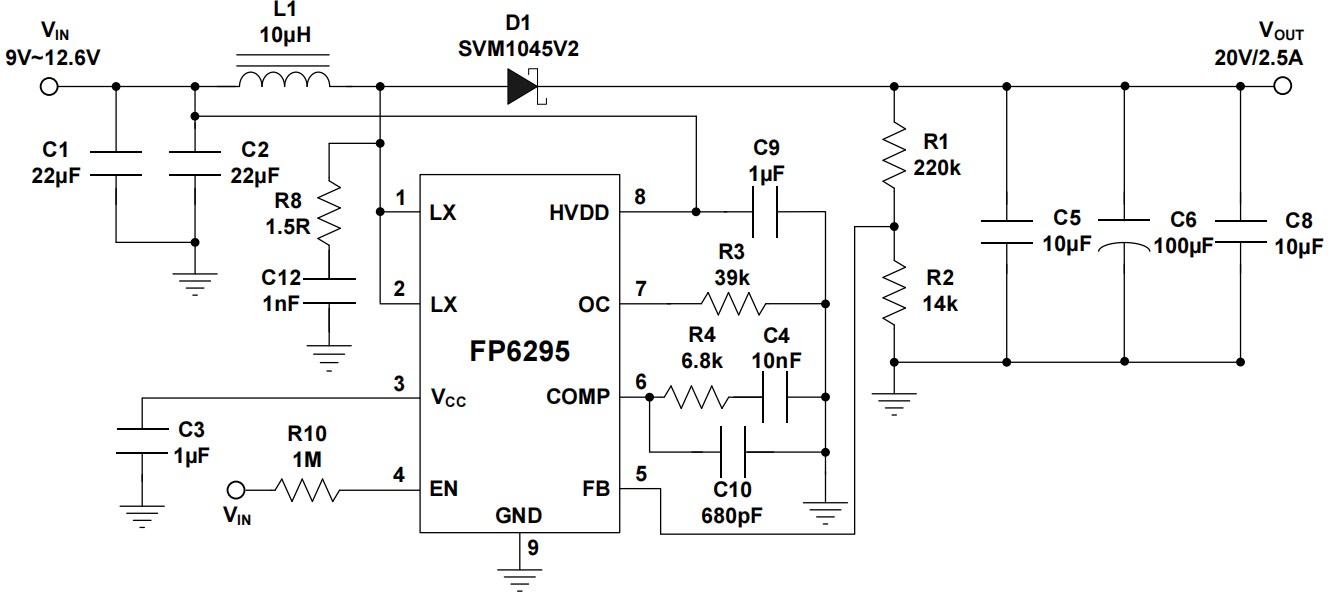

典型應用電路圖

四、技術參數速覽表

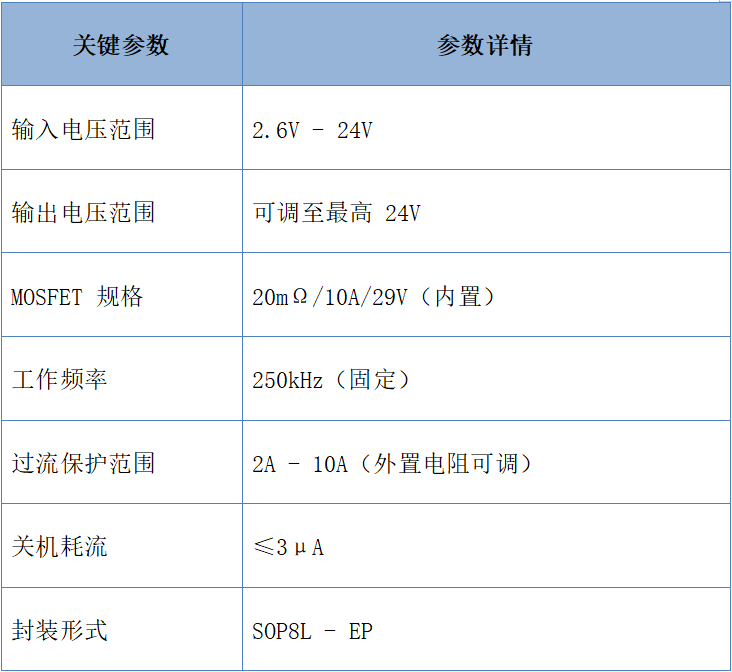

關鍵參數詳情

五、應用場景分析

· 適配芯片：FP6295
· 產品案例：

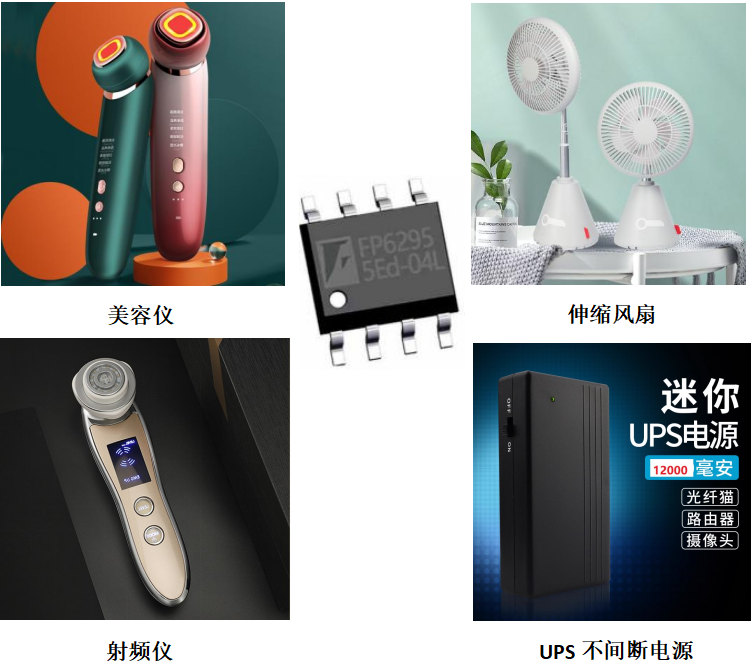

①美容儀/射頻儀：集成度高，優化設計體積，體現便攜式設計。
②伸縮風扇/UPS不間斷電源：內置 20mΩ MOSFET，轉換效率高，減少能量損耗，延長續航。

不同產品應用

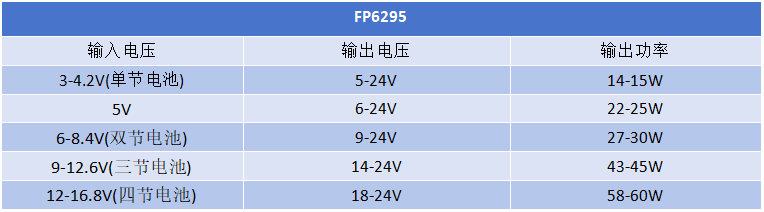

六、不同電池電壓輸入時輸出功率

單節供電時，輸出功率≤15W;雙節供電時，輸出功率≤30W，適用于一些低功耗的便攜式設備，如：小型手持儀器；
三節供電時，輸出功率≤45W，可滿足部分中等功率設備的需求，像普通的 LED 照明設備；
四節供電時，輸出功率≤60W，能夠為一些高功率的工業級設備提供穩定電源。

測試數據

七、總結

在鋰電池供電設備中，FP6295支持2.6-24V輸入和24V輸出，啟動電壓為2.6V，內置20mΩ MOSFET，滿足單節鋰電池升壓范圍，同時匹配多節鋰電池的中高壓需求。FP6295以其優異的升壓性能和多重保護機制，為鋰電池供電設備提供了簡單可靠的電源解決方案。通過合理選配外圍元件，工程師可以輕松實現從3V到24V的靈活電壓轉換，滿足各類便攜式設備的供電需求。這款高集成度IC的出現，顯著簡化了鋰電池升壓電路的設計難度，為移動電子產品的電源設計提供了更優質的選擇。
