OPAx314-Q1 系列是單通道、雙通道和四通道運算放大器系列，是新一代的低功耗通用 CMOS 放大器的代表。軌至軌輸入和輸出擺幅、低靜態電流（VCC = 5V 時的典型值為 150μA）、3MHz 的較寬帶寬以及超低噪聲（1kHz 時為 14nV/√Hz）等特性使得該器件系列對于需要在成本與性能間實現良好平衡的各類電池供電型 應用 極具吸引力。低輸入偏置電流支持 源阻抗高達兆歐級 的應用。

數據手冊：*附件：OPA314-Q1 汽車級、單路、5.5V、3MHz、低噪聲、RRIO運算放大器技術手冊.pdf

OPAx314-Q1 系列器件采用穩健耐用的設計，方便電路設計人員使用。該器件具有單位增益穩定性、容性負載高達 300pF，集成 RF 和 EMI 抑制濾波器，在過驅條件下不會出現反相并且具有高靜電放電 (ESD) 保護（4kV 人體模型 (HBM)）。

該器件經優化可在低至 1.8V (±0.9V) 和高達 5.5V (±2.75V) 的低壓下工作，指定工作溫度范圍為整個擴展級溫度范圍 –40°C 至 +125°C。

單通道器件 OPA314-Q1 采用小外形尺寸晶體管 (SOT)-23 封裝，而雙通道器件 OPA2314-Q1 采用超薄小外形尺寸 (VSSOP) (8) 封裝。四通道 OPA4314-Q1 采用 14 引腳薄型小外形尺寸 (TSSOP) 封裝。

特性
? 符合汽車類應用的 標準
? 具有符合 AEC-Q100 標準的下列特性：
– 器件溫度等級：環境運行溫度范圍為 -40°C 至
+125°C
– 人體放電模型 (HBM) 分類等級 2
– 器件組件充電模式 (CDM) 分類等級 C6
? 低 IQ：每通道 150μA
? 寬電源電壓：1.8V 至 5.5V
? 低噪聲： 1kHz 下為 14nV/√Hz
? 增益帶寬：3MHz
? 低輸入偏置電流：0.2pA
? 低失調電壓：0.5mV
? 單位增益穩定
? 內部射頻 (RF) 和電磁干擾 (EMI) 濾波器
? 特定溫度范圍：
–40°C 至 +125°C

引腳功能和配置

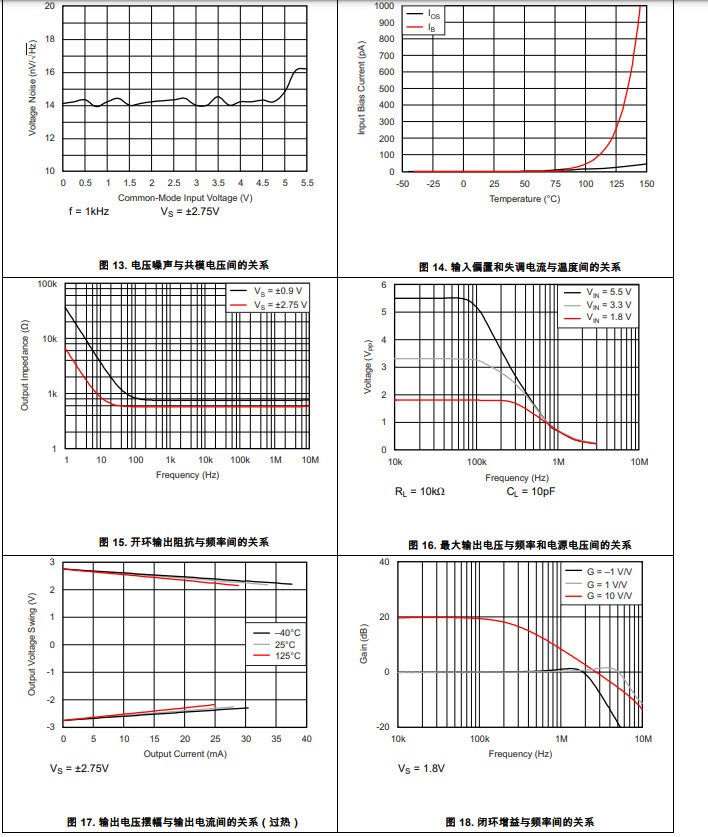

典型特性

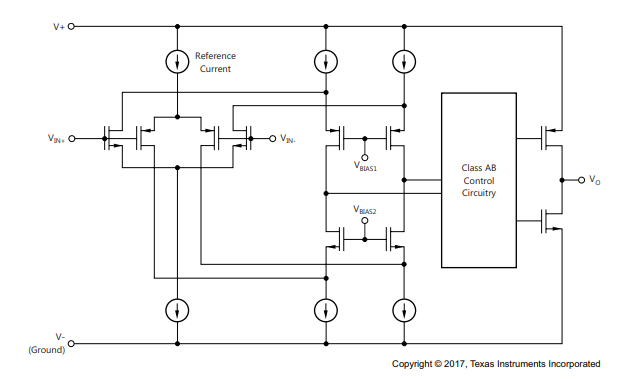

功能方框圖

應用
? 汽車 標準:
– 高級駕駛員輔助系統 (ADAS)
– 車身電子裝置和照明
– 電流感測
– 電池監測
