TLVx314-Q1 系列單通道、雙通道和四通道運算放大器是新一代低功耗、通用運算放大器的典型代表。該系列器件具有軌到軌輸入和輸出 (RRIO) 擺幅、低靜態電流（5V 時典型值為 150μA）、3MHz 高帶寬等特性，非常適用于需要在成本與性能間實現良好平衡的各類電池供電型 應用 。TLVx314-Q1 系列可實現 1pA 低輸入偏置電流，是高阻抗傳感器的理想選擇。

數據手冊：*附件：TLV2314-Q1 汽車級、雙路、5.5V、3MHz、RRIO運算放大器技術手冊.pdf

TLVx314-Q1 器件采用穩健耐用的設計，方便電路設計人員使用。該器件具有單位增益穩定性、支持軌到軌輸入和輸出 (RRIO)、容性負載高達 300PF，集成 RF 和 EMI 抑制濾波器，在過驅條件下不會出現反相并且具有高靜電放電 (ESD) 保護（4kV 人體模型 (HBM)）。

此類器件經過優化，適合在 1.8V (±0.9V) 至 5.5V (±2.75V) 的低電壓狀態下工作并可在 -40°C 至 +125°C 的擴展工業溫度范圍內額定運行。

TLV314-Q1（單通道）采用 5 引腳 SC70 和小外形尺寸晶體管 (SOT)-23 封裝。TLV2314-Q1（雙通道版本）采用 8 引腳小外形尺寸集成電路 (SOIC) 封裝和超薄小外形尺寸 (VSSOP) 封裝。四通道 TLV4314-Q1 采用 14 引腳薄型小外形尺寸 (TSSOP) 封裝。

特性
? 符合汽車類應用的 要求
? 具有符合 AEC-Q100 標準的下列結果：
– 器件溫度 1 級：-40℃ 至 +125℃ 的環境運行溫
度范圍
– 器件 HBM ESD 分類等級 3A
– 器件 CDM ESD 分類等級 C6
? 低偏移電壓：0.75mV（典型值）
? 低輸入偏置電流：1pA（典型值）
? 寬電源電壓范圍：1.8V 至 5.5V
? 軌到軌輸入和輸出
? 增益帶寬：3MHz
? 低 IQ：每通道 250μA（最大值）
? 低噪聲：1kHz 時為 16nV/√Hz
? 內部射頻 (RF) 和電磁干擾 (EMI) 濾波器
? 通道數量：
– TLV314-Q1：1
– TLV2314-Q1：2
– TLV4314-Q1：4
? 擴展溫度范圍：
-40°C 至 +125°C

引腳功能和配置

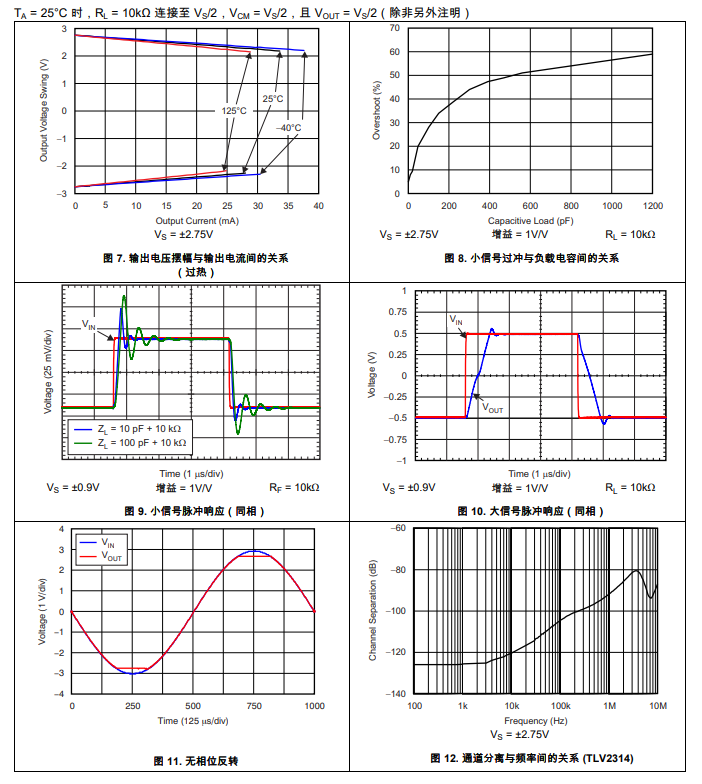

典型特性

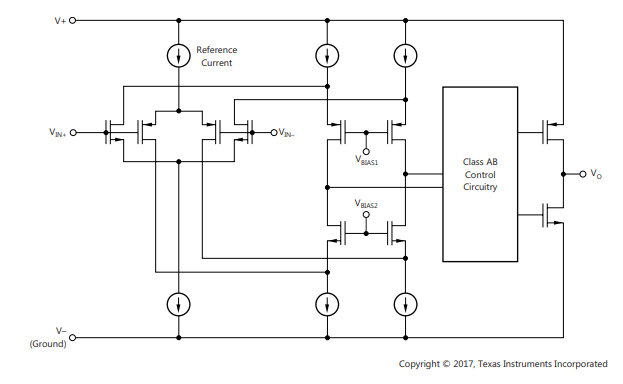

功能方框圖

應用
? 低側感測
? 電池管理系統
? 無源安全性
? 電容式感測
? 燃油泵
