TLV9061（單通道）、TLV9062（雙通道）和 TLV9064（四通道）是低壓、1.8V 至 5.5V、運算放大器，具有軌到軌輸入和輸出擺幅能力。

數據手冊：*附件：TLV9062 雙路、5.5V、10MHz運算放大器技術手冊.pdf

這些器件具有高成本效益，適用于需要低壓運行、小型封裝和高容性負載驅動能力的應用。

雖然 TLV906x 的容性負載驅動能力為 100pF，但電阻式開環輸出阻抗便于在更高的容性負載下更輕松地實現穩定。此類運算放大器專為低工作電壓（1.8V 至 5.5V）而設計，性能規格類似于 OPAx316 和 TLVx316 器件。

TLV906xS 器件具有關斷模式，允許放大器切換至典型電流消耗低于 1μA 的待機模式。

TLV906xS 系列有助于簡化系統設計，因為該系列具有穩定的單位增益，集成了 RFI 和 EMI 抑制濾波器，而且在過驅條件下不會出現相位反轉。

除了業內通用封裝（如 SOIC、MSOP、SOT-23 和 TSSOP），還針對所有通道類型（單通道、雙通道和四通道）提供了微型 封裝（如 X2SON 和 X2QFN）。

特性
? 軌到軌輸入和輸出
? 低輸入失調電壓：±0.3mV
? 單位增益帶寬：10MHz
? 低寬帶噪聲：10nV/√Hz
? 低輸入偏置電流：0.5pA
? 低靜態電流：538μA
? 單位增益穩定
? 內置 RFI 和 EMI 濾波器
? 可在電源電壓低至 1.8V 的情況下運行
? 由于具有電阻式開環輸出阻抗，因此在較高的電容
性負載下更易穩定
? 關斷版本：TLV906xS
? 工作溫度范圍：-40°C 至 125°C

引腳功能和配置

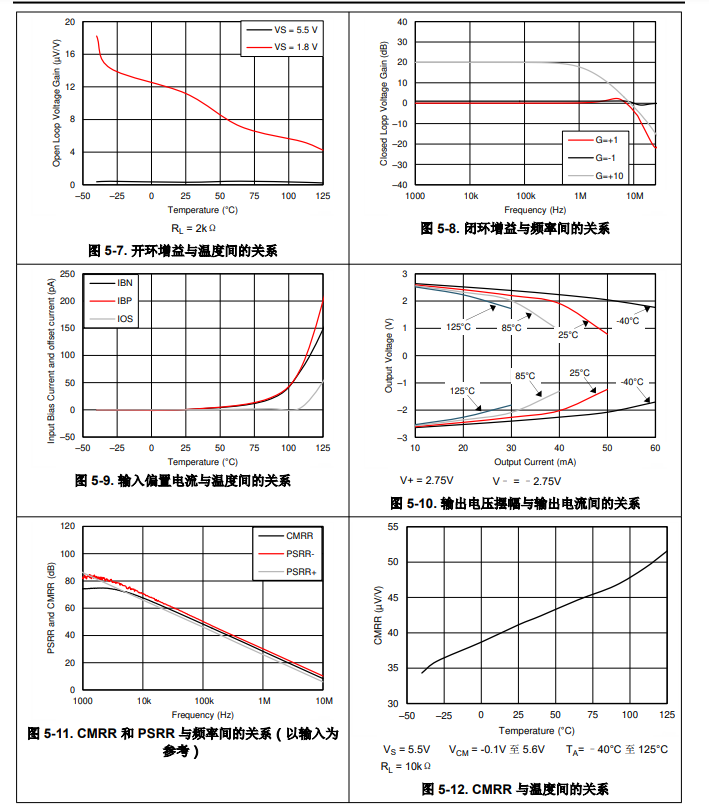

典型特性

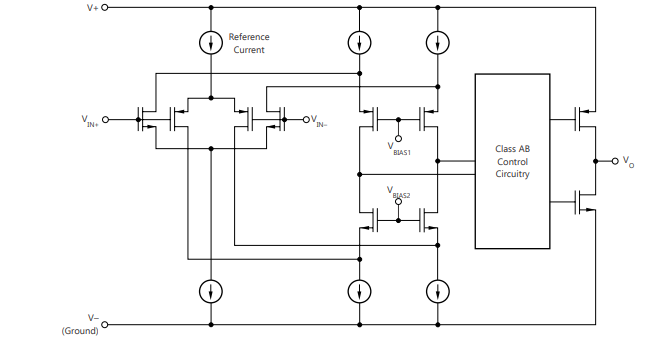

功能方框圖

應用
? 電動自行車
? 煙霧探測器
? HVAC：暖通空調
? 電機控制：交流感應
? 冰箱
? 可穿戴設備
? 筆記本電腦
? 洗衣機
? 傳感器信號調節
? 電源模塊
? 條形碼掃描儀
? 有源濾波器
? 低側電流檢測
