OPAx316 系列單路、雙路和四路運算放大器代表新一代通用低功耗運算放大器。由于采用軌至軌輸入和輸出擺幅以及低靜態電流（典型值為 400μA/通道），同時兼具 10MHz 寬帶寬和極低噪聲（1kHz 時為 11nV/√Hz）等特性，此系列成為對于各種 應用 而言非常具有吸引力。低輸入偏置電流支持那些將在具有 兆歐姆級源阻抗 的應用中使用的運算放大器。

數據手冊：*附件：OPA2316 雙路、5.5V、10MHz、低噪聲、RRIO運算放大器技術手冊.pdf

OPAx316 器件采用穩健耐用的設計，方便電路設計人員使用，具有單位增益穩定的集成 RFI/EMI 抑制濾波器，在過驅條件下不出現反相，并且?guī)в懈哽o電放電 (ESD) 保護 (4kV HBM)。

特性
? 單位增益帶寬：10MHz
? 低 IQ：每通道 400μA
? 寬電源電壓范圍：1.8V 至 5.5V
? 低噪聲：1kHz 時為 11nV/√Hz
? 低輸入偏置電流 ：±5pA
? 偏移電壓：±0.5mV
? 單位增益穩定
? 內部射頻干擾 (RFI)/電磁干擾 (EMI) 濾波器
? 停產版本：OPA2316S
? 擴展溫度范圍：–40°C 至 +125°C

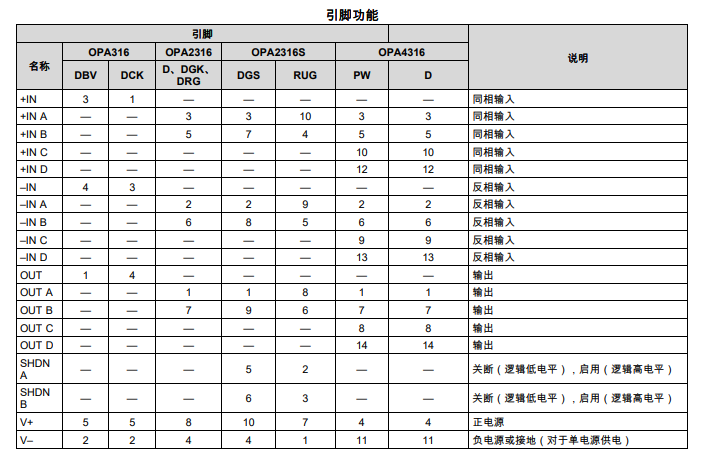

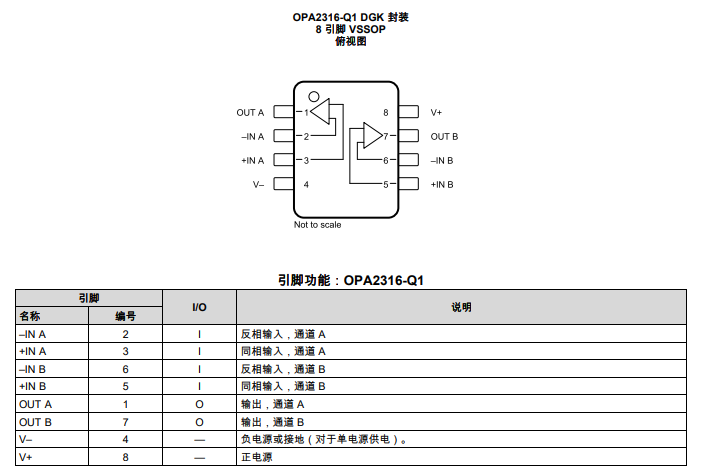

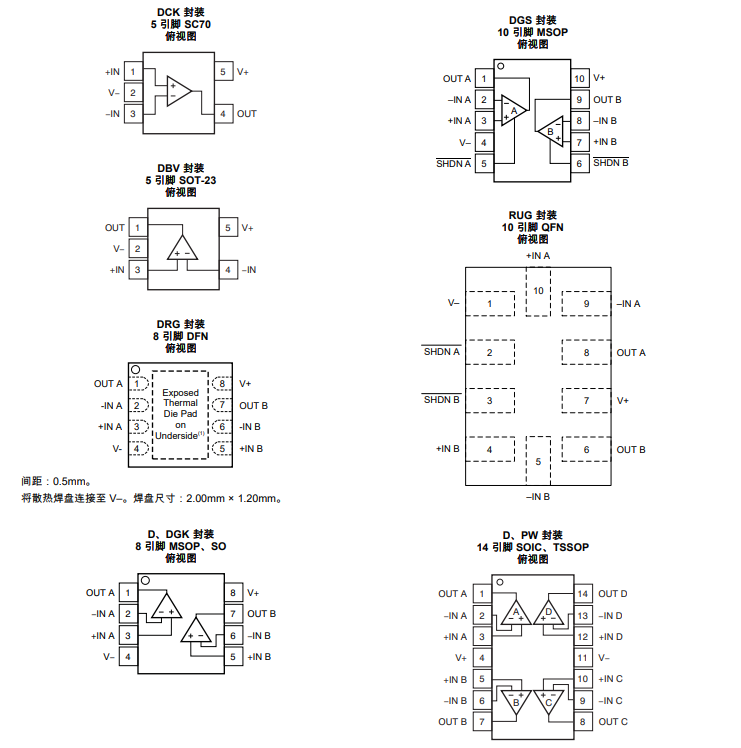

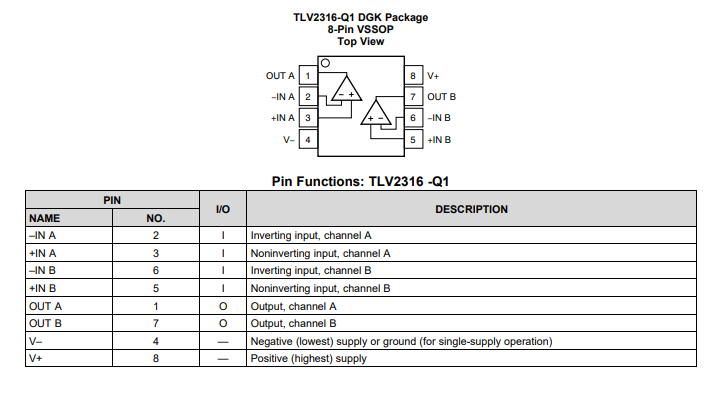

引腳功能和配置

典型特性

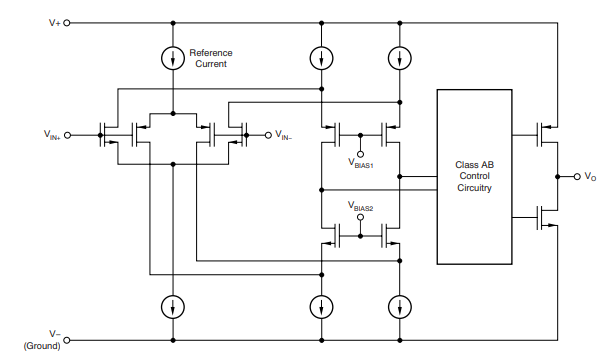

功能方框圖

應用
? 電池供電儀器：
– 消費類應用、工業應用、醫療應用
– 筆記本電腦、便攜式媒體播放器
? 傳感器信號調節
? 汽車 應用
? 條形碼掃描器
? 有源濾波器
? 音頻
