TLV316（單路）、TLV2316（雙路）和 TLV4316（四路）器件構成了低功耗、通用運算放大器系列。該系列器件 特有軌到軌輸入和輸出擺幅，并且兼具低靜態電流（每通道的典型值為 400μA）、10MHz 的較寬帶寬和超低噪聲（1kHz 時為 12 nV/√Hz），因此對于要求在成本和性能間達到良好平衡的各類電池供電 應用 而言極具吸引力。低輸入偏置電流支持在 源阻抗高達兆歐級的 應用中使用此類運算放大器。

數據手冊：*附件：TLV4316 四路 5.5V、10MHz、RRIO 運算放大器技術手冊.pdf

TLVx316 采用穩健耐用的設計，方便電路設計人員使用。該器件具有單位增益穩定的集成 RFI/EMI 抑制濾波器，在過驅條件下不會出現反相，并且具有高靜電放電 (ESD) 保護 (4kV HBM)。

此類器件經過優化，適合在 1.8V (±0.9V) 至 5.5V (±2.75V) 的低電壓狀態下工作。這些最新補充的低電壓互補金屬氧化物半導體 (CMOS) 運算放大器與 TLVx313 和 TLVx314 系列搭配，為用戶提供了廣泛的帶寬、噪聲和功率選擇，可以滿足各種 應用的需求。

特性
? 單位增益帶寬：10MHz
? 低 IQ：每通道 400μA
– 出色的功率帶寬比
– 在溫度和電源電壓范圍內保持穩定的 IQ
? 寬電源電壓范圍：1.8V 至 5.5V
? 低噪聲：1kHz 時為 12nV/√Hz
? 低輸入偏置電流：±10pA
? 偏移電壓：±0.75mV
? 單位增益穩定
? 內部射頻干擾 (RFI)/電磁干擾 (EMI) 濾波器
? 擴展溫度范圍：-40°C 至 +125°C

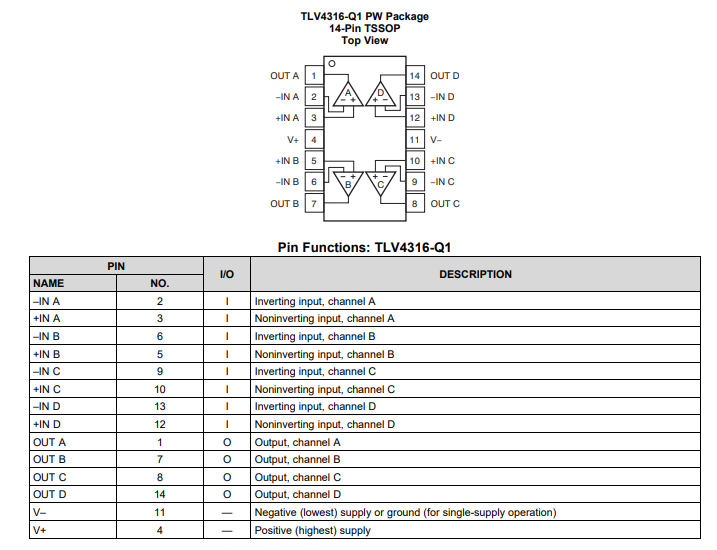

引腳功能和配置

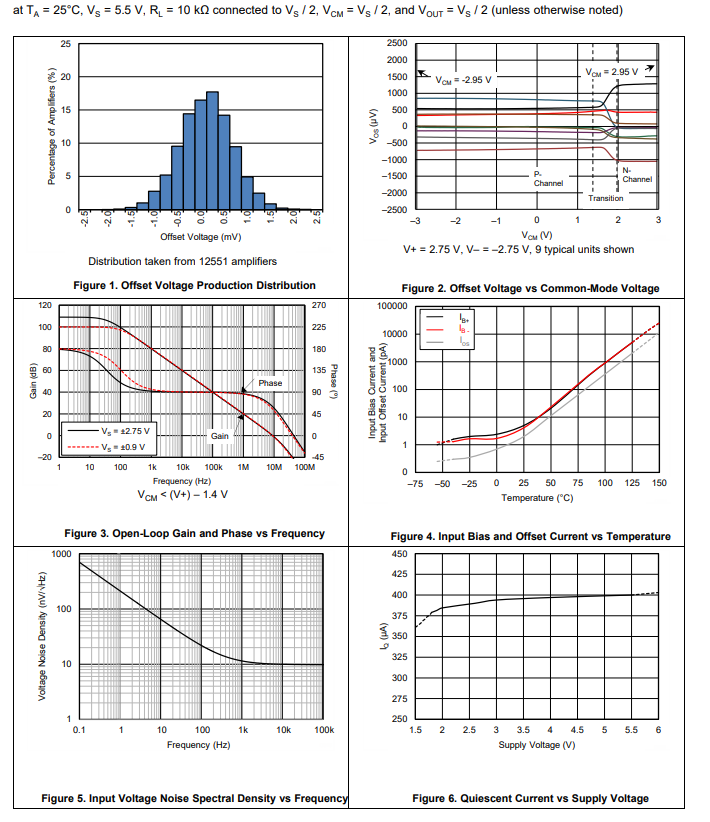

典型特性

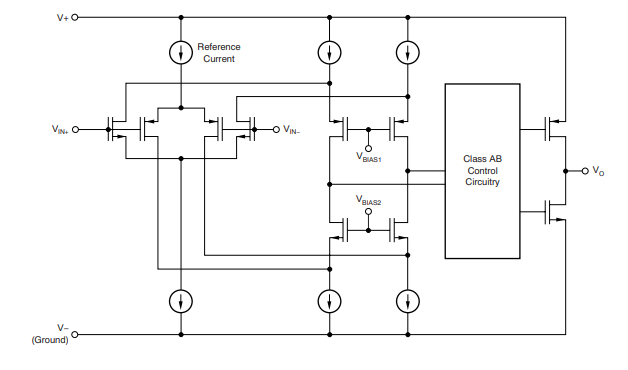

功能方框圖

應用范圍
? 電池供電儀器：
– 消費類應用、工業應用、醫療應用
– 筆記本電腦、便攜式媒體播放器
? 傳感器信號調節
? 條形碼掃描器
? 有源濾波器
? 音頻
