摘要

隨著新能源汽車行業的迅猛發展，直流充電樁作為核心基礎設施，其電能計量的精準性和智能化水平正成為行業關注焦點。本文基于安科瑞電氣推出的DJSF1352-D導軌式直流電能表，探討其在直流充電樁系統中的應用優勢與技術特點。通過該產品在電壓、電流、功率、電能等維度的精確計量與通信能力，為充電樁能效管理、計費精度和安全運行提供了重要支撐。

1. 引言

在“雙碳”目標和交通電氣化趨勢推動下，新能源汽車市場高速增長，隨之帶動直流充電樁的大規模部署。直流充電樁在輸出大電流、大功率的同時，對電能表的精度、響應速度、通信能力提出了更高要求。因此，研發并部署專用型直流電能表成為實現精準計費和高效管理的關鍵。

2. 直流充電樁計量難點

直流充電站電能計量面臨以下幾個主要難點：

2.1 高電流、大功率測量挑戰

直流充電樁的輸出功率通常較大，電流范圍從幾十安培到幾百安培不等，電能計量設備必須具備高電流測量能力；

電流波動大，尤其是在高負載或快速充電模式下，要求計量設備響應速度快且能保持精度。

2.2 充電過程復雜，需考慮雙向電能計量

直流充電樁不僅有正向充電（電能從電網流入電動車電池），還可能涉及反向充電（如電動車電池向電網回饋電能），這對電能計量提出了雙向計量的要求；

雙向電能計量必須準確分離充電和回饋電能，確保電力交易和計費準確無誤。

2.3 電能質量監測需求

直流充電樁的電源質量可能受到電壓波動、電流諧波等影響，這可能導致測量偏差；

電能計量設備不僅要進行能量計量，還需支持對電能質量的監測，避免因電力質量問題影響計費和設備壽命。

2.4 環境復雜，抗干擾能力要求高

充電樁通常安裝在戶外或高溫、潮濕等環境中，且周圍電磁干擾較大；

電能計量設備必須具備良好的抗干擾能力，以確保測量數據的準確性和穩定性。

2.5 多樣化通信接口與標準問題

充電樁電能計量設備往往需要與上級管理系統、計費系統、云平臺等進行數據交互，必須支持多種通信協議（如ModbusRTU、DL/T645等）；

不同廠商和設備之間的通信兼容性可能帶來集成難度，需要統一標準或定制接口。

2.6 高精度計量與成本控制

高精度的電能計量設備價格較高，而充電樁通常要求在保證計量精度的前提下降低成本；

如何在電能計量設備中兼顧精度、可靠性和成本控制是一個重要的挑戰。

2.7 實時數據處理與遠程監控

現代充電站要求實時數據監控與遠程維護，電能計量設備必須具備數據存儲與實時上傳的能力；

在遠程控制和監控過程中，如何保證數據的實時性與安全性是一個關鍵問題。

針對這些難點，采用高精度、快速響應、支持雙向計量及強抗干擾能力的電能表（如DJSF1352D系列直流電能表）能夠有效解決這些挑戰。通過精確測量、實時數據上傳和遠程監控，電能計量系統可以提升充電站的運營效率和計費準確性。

3. 充電樁用直流電能計量表

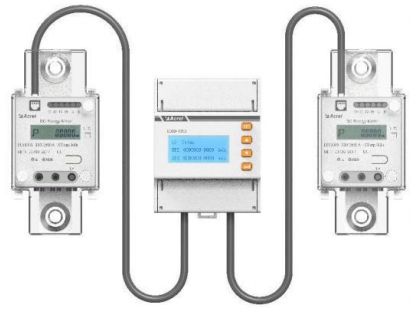

DJSF1352D系列導軌式直流電能表專為直流充電樁設計，采用DIN35mm導軌安裝，具有良好的安裝兼容性和系統集成性。產品支持直流系統中電壓、電流、功率、電能的全面測量，且具備RS485通信功能，符合ModbusRTU、DL/T6452007等協議標準。

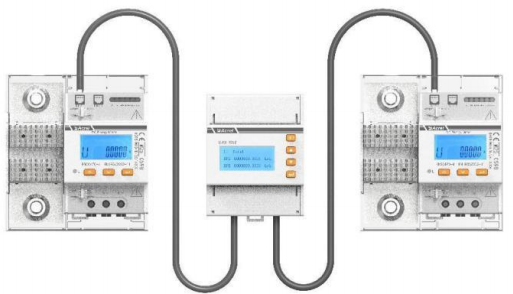

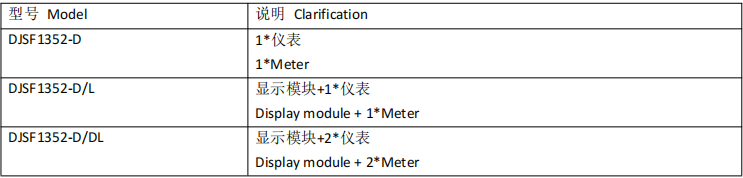

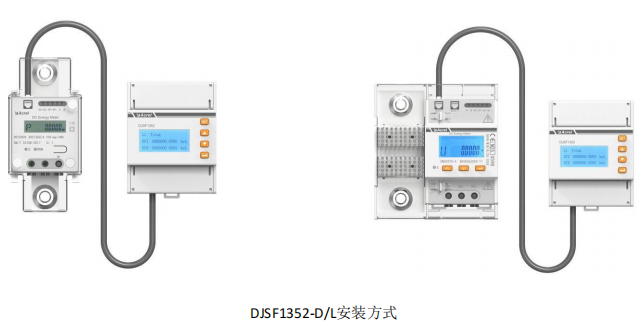

3.1 型號說明

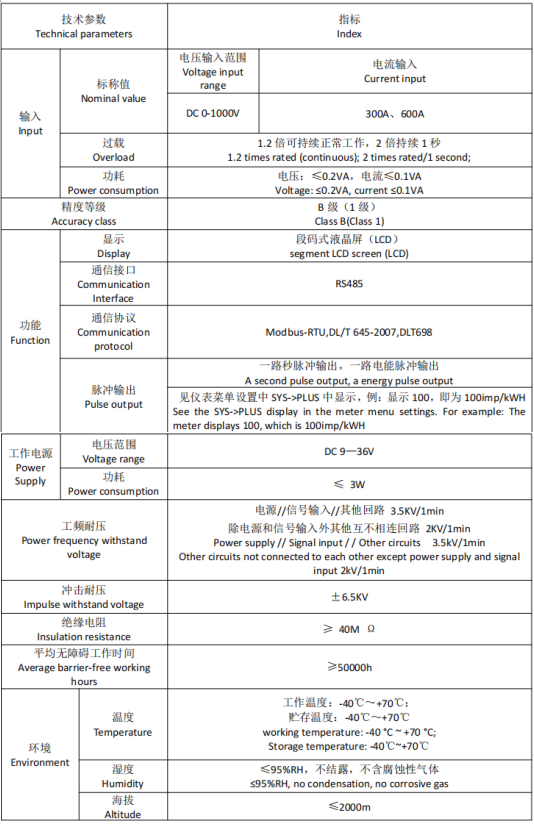

3.2 技術參數

3.3 技術參數

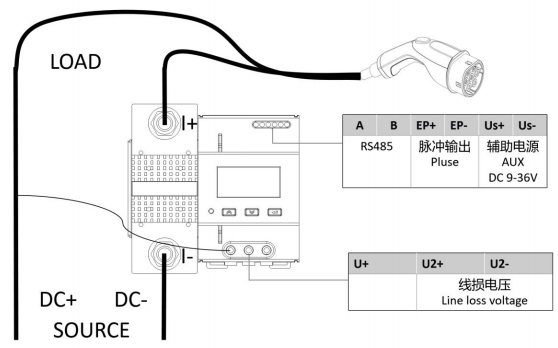

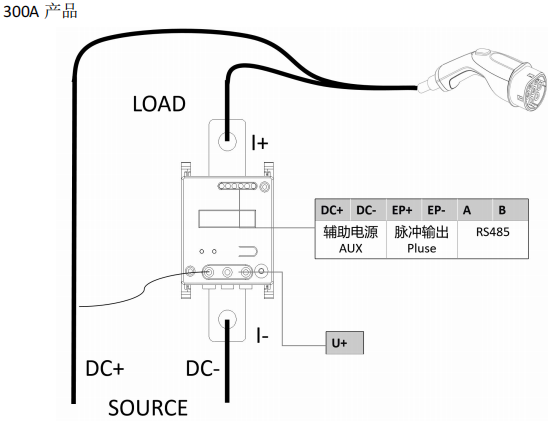

3.4 接線示意圖

4. 在充電樁系統中的應用

4.1實現精準計費

直流充電樁的電流高、電量大，對電表測量精度要求極高。DJSF1352D通過1級精度和高采樣速率，實現對正反向電能的精確統計，保證充電計費公平、合規。

4.2支持雙向計量與能量回饋監控

支持正向/反向電能和線損電能獨立統計，滿足新能源車逆變回饋功能的監控與電費核算，提升站點綜合能效利用。

4.3便于系統集成與平臺對接

內置ModbusRTU協議與主流充電運營系統兼容良好，通過RS485通信可實時上傳各類電參數據，實現集中監控、遠程維護和大數據分析。

4.4安裝靈活，維護方便

導軌式設計節省安裝空間，適配各種規格充電模塊；LCD屏顯示參數清晰，按鍵配置靈活便捷，方便維護與調試。

5. 應用場景

DJSF1352D已在多種類型充電樁項目中得到成功應用，包括：

城市快充站；

高速服務區直流站；

公交/出租車充電場站；

工業園區和寫字樓地下充電系統。

結論

DJSF1352-D導軌式直流電能表以其高精度、多功能、強適配的技術特點，在充電樁應用中展現出顯著優勢，不僅為運營商提供可靠計費手段，也為行業向智能運維、綠色能效邁進提供技術支撐。未來，隨著車網互動、V2G等新型用能場景發展，隨著新能源汽車規模不斷擴大，對智能電能計量的需求也將持續增長。導軌式直流電能表作為充電樁系統的“能量計費中樞”，其智能化、精細化、標準化發展將成為行業新趨勢。該類產品將在智能電網和能源互聯網建設中扮演更加重要的角色。
