TPS65386x-Q1 器件是一款多軌電源，旨在為安全相關應用中的微控制器、傳感器、收發器和外設供電。
*附件：tps653860-q1.pdf

特性

• 適用于汽車應用
• 符合 AEC-Q100 標準，結果如下：
  • 器件溫度等級 1：-40°C 至 +125°C 環境工作溫度
  • 器件溫度等級 0：-40°C 至 +150°C 環境工作溫度
  • 器件 HBM ESD 分類 2 級
  • 器件 CDM ESD 分類等級 C4B
• 符合功能安全標準（目標，在設備發布時確認）
  • 專為功能安全應用而開發
  • 提供文檔，以幫助 ISO 26262 系統設計達到 ASIL D
  • 系統功能和硬件完整性高達 ASIL D
• 輸入電壓范圍
  • 5 至 36V 用于初始上電
  • 初始上電后 3.5 至 36V 全部功能，工作電壓限制為 2.3V
• Output Supply Rails（輸出電源軌）
  • 同步降壓-升壓前置穩壓器，具有可配置的擴頻、4.3V、5 V、6V 或 6.8V 以及低 IQ 模式，具有以下選項：
    • 降壓模式下為 2.8A（選項 0 變體）
    • 降壓模式下為 1.5A（選項 1 變體）
  • 四個 LDO：1.0V 至 1.8V，步長為 50mV，2.5V、3.0V、3.3V、5V、旁路或電壓監控模式。每個 LDO 具有獨立的可配置電流限制。
    • LDO1 和 LDO2：低 IQ，高達 600mA
    • LDO3 和 LDO4：低噪聲、低 IQ、1% 精度、高達 225mA
  • 兩個受保護的 LDO，用于傳感器或外設電源，PLDO1 和 PLDO2
    • 可配置為跟蹤模式或固定輸出/VMON 模式，可配置為 1.0V 至 1.8V，步長為 50mV，2.5V、3.0V、3.3V 或 5V，最高 200mA
    • 機箱短路 （–2V） 和電源 （+36V） 保護
• 電源時序控制：
  • 可配置的上電和下電序列（NVM 默認，包括輸出電壓）
  • 可以包括輸出軌、外部電壓監視器和外部使能信號
• 監控、保護和診斷
  • 對所有穩壓器輸出、電池電壓和內部電源進行欠壓和過壓監控
  • 兩個外部電壓監視器（引腳）
  • 所有穩壓器輸出均具有獨立的電流限制保護
  • 所有穩壓器均具有獨立的過熱警告和關斷保護
  • 看門狗：可配置為打開和關閉窗口或問答
  • 錯誤信號監控器 （ESM），用于監控 MCU 錯誤輸出（PWM 和電平模式）
  • 用于設備和系統保護的 SAFE 狀態
  • 用于內部振蕩器的時鐘監視器
  • 模擬和邏輯內置自檢 （BIST）
  • 非易失性存儲器 （NVM）、器件配置寄存器和 SPI 通信上的 CRC
  • 診斷輸出引腳：將模擬和數字信號多路復用到 MCU ADC 和輸入
• 比較模塊：2 個通道，可配置為通用比較器或多達 4 個電壓監控通道
• 用于喚醒和測量的定時器（低 IQ），64μs 至 203.6 天
• 用于配置、狀態和錯誤報告的 SPI
• 復位輸出 （NRST）、兩個可配置的安全輸出 （SAFE_OUTx），用于在檢測到的故障時保持系統安全狀態、中斷輸出 （NINT） 和電源正常輸出 （PGOOD）
• 兩個可配置的喚醒引腳 （WAKEx）
• 48 引腳 HTSSOP PowerPAD? IC 封裝

參數

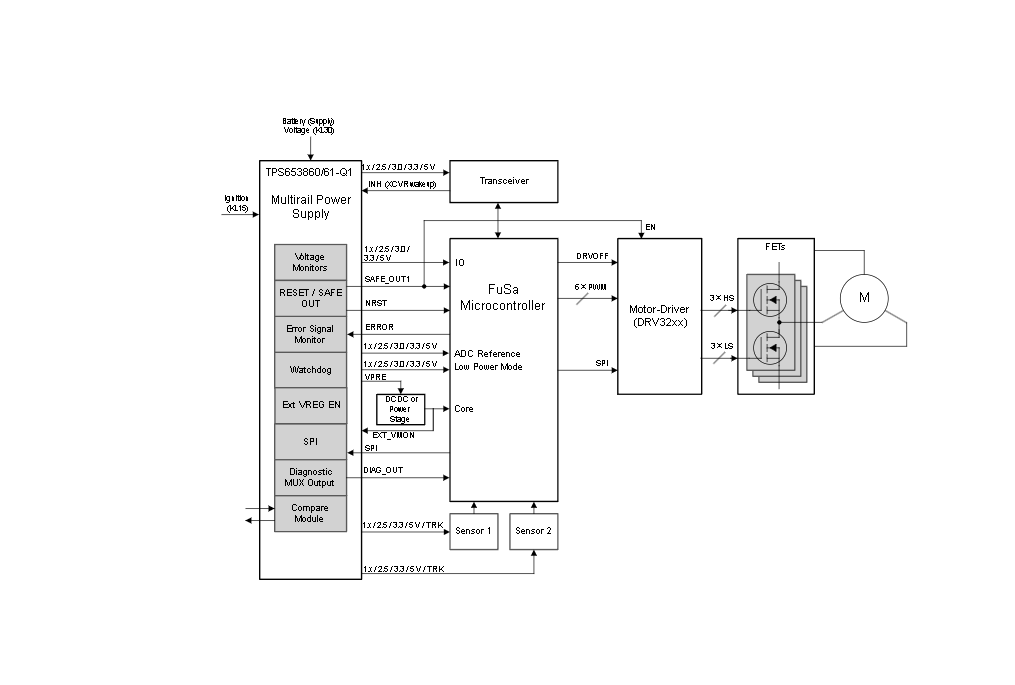

方框圖

1. 產品概述

• ?類型?：多功能電源管理IC（PMIC），專為安全相關應用設計。
• ?認證?：AEC-Q100認證，適用于汽車應用。
• ?功能安全?：符合功能安全要求，支持ISO 26262系統設計，最高可達ASIL D。

2. 主要特性

• ?輸入電壓范圍?：
  • 初始上電：5V至36V
  • 全功能：3.5V至36V（有限制地可低至2.3V）
• ?輸出電源軌?：
  • 同步降壓升壓預調節器，可配置擴展頻譜，輸出電壓選項包括4.3V、5V、6V或6.8V，低IQ模式。
  • 四個LDO，輸出電壓范圍從1.0V至5V（以50mV步長可調），每個LDO具有獨立可配置電流限制。
• ?保護功能?：
  • 欠壓和過壓監測
  • 所有輸出軌獨立電流限制
  • 獨立過溫預警和關斷
  • 看門狗定時器
  • 錯誤信號監測（ESM）
  • 時鐘監測
  • 模擬和數字內置自檢（BIST）
• ?通信接口?：SPI用于配置、狀態和錯誤報告。
• ?封裝?：48-Pin HTSSOP PowerPAD? IC包裝。

3. 應用領域

• ?安全相關汽車應用?：如ADAS、電動助力轉向、電池管理系統等。

4. 功能特點

• ?多軌電源供應?：設計用于為微控制器、傳感器、收發器和外設供電。
• ?高靈活性?：可配置電源上電和下電序列，支持跟蹤模式或固定輸出/VMON模式。
• ?診斷和監測?：提供全面的監測、保護和診斷功能，確保系統穩定運行。
• ?低IQ模式?：支持低功耗模式，降低待機功耗。
• ?短路保護?：包括短至底盤（–2V）和供電（+36V）保護。

5. 封裝與尺寸

• ?封裝類型?：48-Pin HTSSOP PowerPAD? IC包裝。
• ?具體尺寸?：詳見數據表中的封裝輪廓圖。

6. 文檔與支持

• ?文檔更新通知?：可通過TI官網接收文檔更新通知。
• ?支持資源?：包括TI E2E支持論壇、相關應用報告和技術文檔。
• ?靜電放電（ESD）警告?：處理集成電路時需采取適當的預防措施。

7. 訂購信息

• ?型號?：TPS653860-Q1，提供AEC-Q100認證，適用于汽車應用。
• ?包裝選項?：提供帶卷包裝選項，具體信息見數據表中的訂購信息部分。

此總結涵蓋了TPS653860-Q1電源管理IC的主要特性、應用領域、功能特點、封裝與尺寸、文檔與支持以及訂購信息，為用戶提供了全面的產品概覽。
