LP8774x-Q1 器件旨在滿足各種汽車和工業雷達應用中 AWR 和 IWR MMIC 的電源管理要求。該器件具有三個降壓 DC/DC 轉換器、一個 5V 升壓轉換器和一個 1.8V 或 3.3V LDO。LDO 由升壓供電，用于 xWR I/O 電源。SPI 串行接口和使能信號控制該器件。
*附件：lp87743-q1.pdf

降壓型 DC/DC 轉換器支持 4.4MHz、8.8MHz 或 17.6MHz 的可編程開關頻率。寬頻率范圍內的高開關頻率和低噪聲可實現無 LDO 的電源解決方案，只需極少或無需無源濾波。高開關頻率改善了 MMIC RF 電源軌的散熱和瞬態建立。該器件強制開關時鐘進入 PWM 模式以實現最佳 RF 性能，并且還可以與外部時鐘同步。該器件支持遠程電壓感應，以補償穩壓器輸出和負載點 （POL） 之間的 IR 壓降，從而提高輸出電壓的精度。

LP8774x-Q1 器件支持可編程啟動和關斷延遲以及與 ENABLE 信號同步的序列。這些序列還可以包括 GPO 信號，用于控制外部穩壓器、負載開關和處理器復位。該器件的默認設置被編程到非易失性存儲器 （NVM） 中。該器件控制輸出轉換速率，以最大限度地減少器件啟動期間的輸出電壓過沖和浪涌電流。

特性

• 符合 AEC-Q100 標準，結果如下：
  • 器件溫度等級 1：-40°C 至 +125°C 環境工作溫度
• 符合功能安全標準的設備
  • 專為功能安全應用而開發
  • 提供文檔，以幫助 ISO 26262 功能安全系統設計，最高可達 ASIL-C / SIL-2
  • 輸入電源過壓和欠壓監控
  • 穩壓器輸出過壓和欠壓監控
  • 一個外部電源軌的過壓和欠壓監控
  • Q&A 看門狗
  • 電平或 PWM 錯誤信號監控器 （ESM）
  • BIST 和 CRC
• 輸入電壓：3.3V 標稱值（3V 至 4V 范圍）
• 三個低噪聲降壓 DC/DC 轉換器：
  • 輸出電壓：0.9V 至 1.9V、0.8V （BUCK3）、0.82V （BUCK3）
  • 最大輸出電流：3A/ 3A/ 3A
  • 開關頻率：4.4MHz、8.8MHz 和 17.6MHz
• 5V 升壓轉換器
  • 最大輸出電流：350mA
• 150mA LDO
  • 輸出電壓 1.8V 或 3.3V
• 輸出短路和過載保護
• 輸入過壓保護 （OVP） 和欠壓鎖定 （UVLO）
• 超溫警告和保護
• 串行外設接口 （SPI）

參數

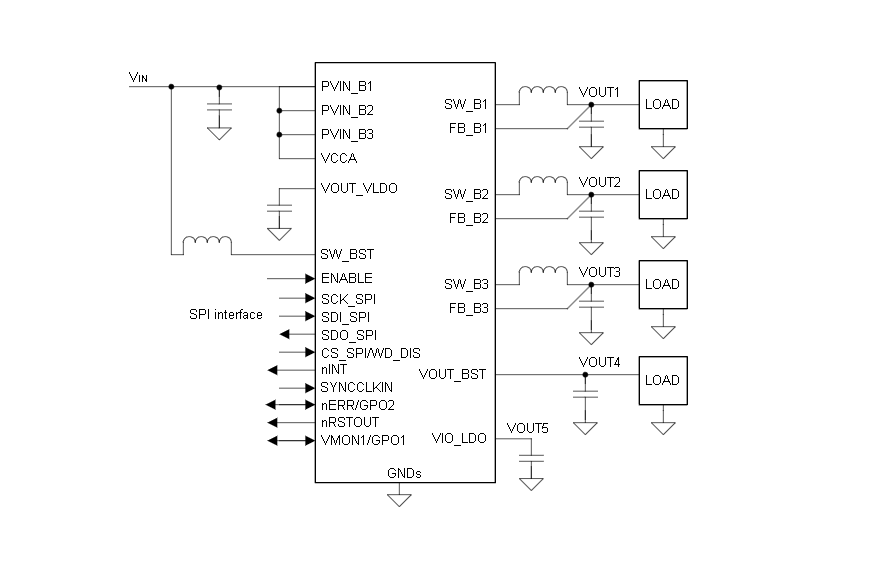

方框圖

LP8774x-Q1 電源管理IC總結

一、產品概述

LP8774x-Q1是一款專為AWR和IWR雷達傳感器設計的電源管理IC（PMIC），集成了三個降壓DC/DC轉換器、一個5V升壓轉換器和一個1.8V或3.3V的低噪聲LDO。該芯片通過AEC-Q100認證，適用于-40°C至+125°C的寬溫度范圍，并符合功能安全要求，支持ISO 26262功能安全系統設計至ASIL-C / SIL-2。

二、主要特性

• ?輸入電壓?：3.3V標稱（范圍3V至4V）
• ?降壓DC/DC轉換器?：
  • 三個低噪聲轉換器，輸出電壓范圍：0.9V至1.9V（BUCK1/BUCK2），0.8V/0.82V（BUCK3）
  • 最大輸出電流：每個3A
  • 開關頻率：4.4MHz、8.8MHz、17.6MHz
• ?升壓轉換器?：
  • 5V輸出，最大輸出電流：350mA
• ?LDO?：
  • 150mA輸出，電壓可選1.8V或3.3V
• ?保護功能?：
  • 輸入過壓保護（OVP）和欠壓鎖定（UVLO）
  • 輸出短路和過載保護
  • 過溫警告和保護
• ?監控與診斷?：
  • 輸入和輸出過壓/欠壓監控
  • Q&A看門狗
  • 錯誤信號監控（ESM），支持PWM或電平模式
  • 內置自測試（BIST）和循環冗余校驗（CRC）
• ?接口?：SPI串行接口，用于控制和監控

三、應用領域

• ?雷達傳感器?：
  • 短程和中程角雷達
  • 長程前雷達
  • 超短程雷達
  • 需要低紋波和低噪聲的工業應用

四、封裝信息

• ?封裝類型?：VQFN-HR，28引腳
• ?封裝尺寸?：4.50mm × 5.00mm

五、文檔與支持

• ?數據手冊?：提供詳細的技術規格、應用信息和封裝信息。
• ?更新通知?：用戶可以在TI網站上注冊以接收文檔更新的通知。
• ?支持資源?：TI E2E支持論壇提供快速、經驗證的答案和設計幫助。
• ?靜電放電（ESD）警告?：處理該集成電路時需采取適當的預防措施，以避免ESD損壞。
