LP8774x-Q1 器件旨在滿足各種汽車和工業雷達應用中 AWR 和 IWR MMIC 的電源管理要求。該器件具有三個降壓 DC/DC 轉換器、一個 5V 升壓轉換器和一個 1.8V 或 3.3V LDO。LDO 由升壓供電，用于 xWR I/O 電源。SPI 串行接口和使能信號控制該器件。
*附件：lp87744-q1.pdf

降壓型 DC/DC 轉換器支持 4.4MHz、8.8MHz 或 17.6MHz 的可編程開關頻率。寬頻率范圍內的高開關頻率和低噪聲可實現無 LDO 的電源解決方案，只需極少或無需無源濾波。高開關頻率改善了 MMIC RF 電源軌的散熱和瞬態建立。該器件強制開關時鐘進入 PWM 模式以實現最佳 RF 性能，并且還可以與外部時鐘同步。該器件支持遠程電壓感應，以補償穩壓器輸出和負載點 （POL） 之間的 IR 壓降，從而提高輸出電壓的精度。

LP8774x-Q1 器件支持可編程啟動和關斷延遲以及與 ENABLE 信號同步的序列。這些序列還可以包括 GPO 信號，用于控制外部穩壓器、負載開關和處理器復位。該器件的默認設置被編程到非易失性存儲器 （NVM） 中。該器件控制輸出轉換速率，以最大限度地減少器件啟動期間的輸出電壓過沖和浪涌電流。

特性

• 符合 AEC-Q100 標準，結果如下：
  • 器件溫度等級 1：-40°C 至 +125°C 環境工作溫度
• 符合功能安全標準的設備
  • 專為功能安全應用而開發
  • 提供文檔，以幫助 ISO 26262 功能安全系統設計，最高可達 ASIL-C / SIL-2
  • 輸入電源過壓和欠壓監控
  • 穩壓器輸出過壓和欠壓監控
  • 一個外部電源軌的過壓和欠壓監控
  • Q&A 看門狗
  • 電平或 PWM 錯誤信號監控器 （ESM）
  • BIST 和 CRC
• 輸入電壓：3.3V 標稱值（3V 至 4V 范圍）
• 三個低噪聲降壓 DC/DC 轉換器：
  • 輸出電壓：0.9V 至 1.9V、0.8V （BUCK3）、0.82V （BUCK3）
  • 最大輸出電流：3A/ 3A/ 3A
  • 開關頻率：4.4MHz、8.8MHz 和 17.6MHz
• 5V 升壓轉換器
  • 最大輸出電流：350mA
• 150mA LDO
  • 輸出電壓 1.8V 或 3.3V
• 輸出短路和過載保護
• 輸入過壓保護 （OVP） 和欠壓鎖定 （UVLO）
• 超溫警告和保護
• 串行外設接口 （SPI）

參數

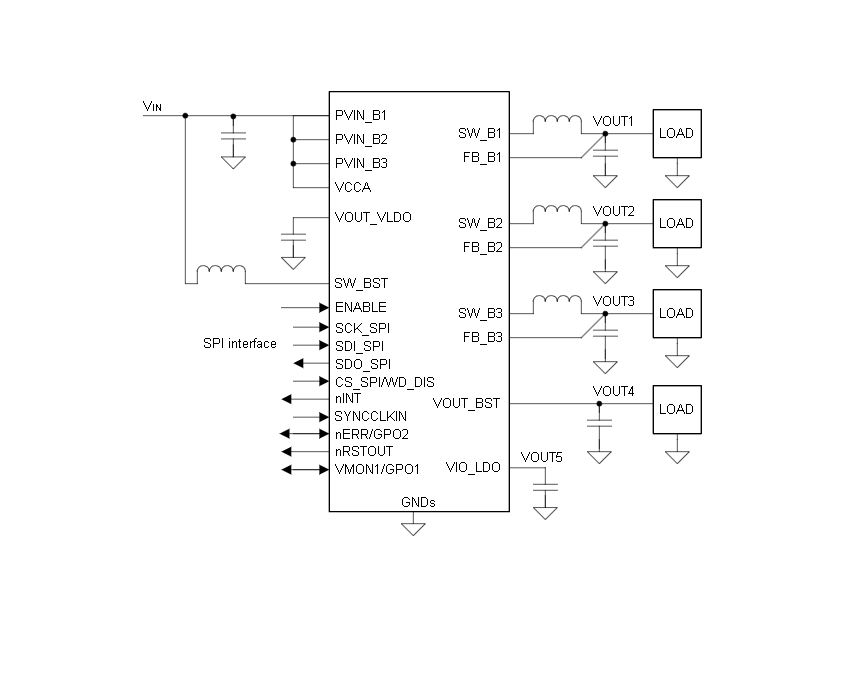

方框圖

一、產品概述

LP87744-Q1是一款專為汽車雷達傳感器（AWR和IWR）設計的電源管理IC，集成了三個降壓（BUCK）轉換器、一個5V升壓轉換器和一個低壓差線性穩壓器（LDO）。該芯片符合AEC-Q100標準，并具備功能安全特性，適用于各種汽車和工業雷達應用。

二、關鍵特性

• ?AEC-Q100認證?：
  • 工作溫度范圍：-40°C至+125°C
• ?功能安全?：
  • 符合ISO 26262標準，支持ASIL-C / SIL-2系統設計
  • 輸入供電過壓和欠壓監控
  • 調節器輸出過壓和欠壓監控
  • 外部軌道過壓和欠壓監控
  • Q&A看門狗
  • 電平或PWM錯誤信號監控（ESM）
  • 內建自測（BIST）和循環冗余校驗（CRC）
• ?輸入電壓?：
  • 標稱電壓：3.3V（范圍：3V至4V）
• ? 降壓轉換器（BUCK1-3） ?：
  • 輸出電壓范圍：0.9V至1.9V（BUCK1和BUCK2），0.8V或0.82V（BUCK3）
  • 最大輸出電流：3A
  • 開關頻率：4.4MHz、8.8MHz或17.6MHz
• ? 升壓轉換器（BOOST） ?：
  • 輸出電壓：5V
  • 最大輸出電流：350mA
• ? 低壓差線性穩壓器（LDO） ?：
  • 輸出電壓：1.8V或3.3V
  • 最大輸出電流：150mA
• ?保護特性?：
  • 輸出短路和過載保護
  • 輸入過壓保護（OVP）和欠壓鎖定（UVLO）
  • 過溫警告和保護
• ?接口與控制?：
  • 串行外設接口（SPI）
  • 可編程啟動和關閉延遲及序列

三、應用領域

• 短距離和中距離角雷達
• 長距離前雷達
• 超短距離雷達
• 低紋波、低噪聲應用

四、封裝與訂購信息

• ?封裝形式?：28引腳VQFN-HR封裝，尺寸為4.50mm x 5.00mm
• ?訂購信息?：請參考數據手冊中的訂購指南部分，獲取具體的產品型號和訂購代碼。

五、文檔與支持

• 數據手冊提供了詳細的產品規格、應用信息和設計指南。
• 用戶可通過TI的E2E?支持論壇獲取技術支持和解決方案。
• TI還提供了相關的應用報告和參考設計，以幫助用戶更好地理解和使用LP87744-Q1。

六、注意事項

• 在使用LP87744-Q1時，請確保遵守所有相關的安全規定和標準，以確保系統的可靠性和安全性。
• 在設計電源系統時，請充分考慮負載需求、輸入電壓范圍、輸出電壓精度和紋波要求等因素，以選擇合適的電源管理方案。
