概述
HMC629ALP4E是一款寬帶4位GaAs IC數字衰減器，采用低成本無引腳SMT封裝。這款多功能數字衰減器采用針對接近直流操作的片外交流接地電容，適合各種RF和IF應用。雙模控制接口兼容CMOS/TTL，可接受三線式串行輸入或4位并行字。HMC629ALP4E采用符合RoHS標準的4x4 mm QFN無鉛封裝，無需外部匹配元件。
數據表：*附件：HMC629ALP4E 3dB LSB GaAs MMIC 4位數字衰減器，DC-10GHz技術手冊.pdf

應用

• 蜂窩/3G基礎設施
• WiBro / WiMAX / 4G
• 微波無線電和VSAT
• 測試設備和傳感器
• IF和RF應用

特性

• 3 dB LSB步進至45 dB
• 上電狀態選擇
• 低插入損耗：2.25 dB
• TTL/CMOS兼容、串行、并行或鎖存并行控制
• 步長誤差：±0.25 dB（典型值）
• +3V或+5V單電源
• 24引腳4x4mm SMT封裝：16mm^2^

框圖

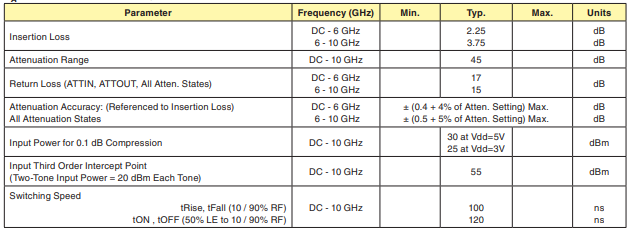

電氣規格

串行控制接口

HMC629ALP4E包含一個三線制、與SPI兼容的數字接口（SERIN、CLK、LE）。當P/S保持高電平時，串行控制接口被激活。4位串行字必須先載入最高有效位（MSB） 。上升沿敏感的CLK和LE需要干凈的電平轉換。如果使用機械開關，應提供足夠的去抖動措施。當LE為高電平時，串行輸入寄存器中的4位數據會傳輸到衰減器。當LE為高電平時，CLK被屏蔽，以防止在輸出載入期間數據發生變化。

當P/S為低電平時，三線制SPI接口輸入（SERIN、CLK、LE）被禁用，輸入寄存器會載入并行數據輸入（D0 - D3）。當LE為高電平時，4位并行數據會根據真值表改變器件的狀態。在所有模式的操作中，當LE保持低電平時，狀態應保持不變。
