LP875761-Q1 器件旨在滿足各種汽車電源應用中最新處理器和平臺的電源管理要求。該器件包含 4 個降壓 DC/DC 轉換器內核，在 forced-PWM 模式下配置為 4 相輸出。該設備由 I 控制^2^C 兼容串行接口和 BY 使能信號。

LP875761-Q1 支持多相輸出的遠程差分電壓感應，以補償穩壓器輸出和負載點 （POL） 之間的 IR 壓降，從而提高輸出電壓的精度。開關時鐘可以強制到 PWM 模式，也可以與外部時鐘同步，以最大限度地減少干擾。
*附件：lp875761-q1.pdf

LP875761-Q1 器件支持負載電流測量，無需添加外部電流檢測電阻器。LP875761-Q1 器件還支持可編程的啟動和關斷延遲以及同步序列以啟用信號。這些序列還可以包括 GPIO 信號，用于控制外部穩壓器、負載開關和處理器復位。在啟動期間，該器件控制輸出轉換速率，以較大限度地減少輸出電壓過沖和浪涌電流。

特性

• 適用于汽車應用
• 符合 AEC-Q100 標準，結果如下：
  • 器件溫度 1 級：-40°C 至 +125°C 環境工作溫度
  • 器件 HBM ESD 分類 2 級
  • 器件 CDM ESD 分類等級 C4B
• 輸入電壓：2.8 V 至 5.5 V
• 輸出電壓：1.0 V
• 4 個高效降壓型 DC/DC 轉換器內核：
  • 最大輸出電流：16 A（每相 4 A）
• 開關頻率： 3 MHz
• 擴頻模式和相位交錯
• 可配置的通用 I/O （GPIO）
• 我^2^C 兼容接口，支持標準 （100 kHz）、快速 （400 kHz）、快速+ （1 MHz） 和高速 （3.4 MHz） 模式
• 具有可編程掩碼的中斷功能
• 可編程電源正常信號 （PGOOD）
• 輸出短路和過載保護
• 超溫警告和保護
• 過壓保護 （OVP） 和欠壓鎖定 （UVLO）

參數

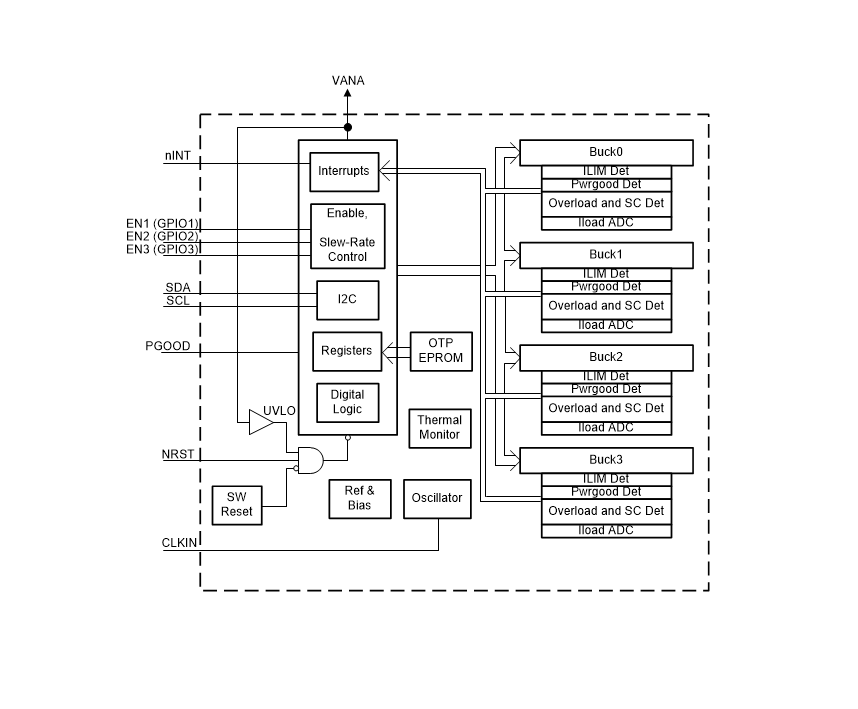

方框圖

1. 產品概述

• ?產品名稱?：LP875761-Q1
• ?類型?：四相3MHz 16A DC/DC降壓轉換器
• ?應用?：汽車信息娛樂系統、儀表盤、雷達、攝像頭電源應用
• ?特點?：
  • 四相輸出配置，提供高達16A的總輸出電流
  • 支持遠程差分電壓感測，提高輸出電壓準確性
  • 集成開關，減少外部組件數量
  • I2C兼容串行接口，便于編程和控制

2. 主要特性

• ?輸入電壓范圍?：2.8V至5.5V
• ?輸出電壓范圍?：1.0V（可調）
• ?最大輸出電流?：每相4A，總計16A
• ?開關頻率?：3MHz（強制PWM模式）
• ?效率?：高達90%以上
• ?保護功能?：過流保護、過熱保護、欠壓鎖定（UVLO）等
• ?附加功能?：可編程啟動和關斷延遲、同步外部時鐘、GPIO控制

3. 接口與通信

• ?I2C接口?：支持標準模式（100kHz）、快速模式（400kHz）、快速模式+（1MHz）和高速模式（3.4MHz）
• ?GPIO?：最多3個GPIO信號，可配置為啟用信號或通用輸入輸出
• ?中斷?：提供多個中斷源，包括過流、過熱、欠壓等

4. 封裝與尺寸

• ?封裝類型?：VQFN-HR（26引腳，4.50 mm × 4.00 mm）
• ?熱性能?：結到環境熱阻（RθJA）為4.7°C/W

5. 應用指南

• ?設計考慮?：包括電感選擇、輸入輸出電容選擇、布局和接地考慮等
• ?應用曲線?：提供效率、瞬態響應等關鍵性能曲線

6. 電源排序與上電/斷電序列

• ?可編程啟動和關斷延遲?：支持通過I2C接口配置啟動和關斷延遲
• ?上電序列?：設備支持預定義的上電序列，確保電源軌按正確順序啟動

7. 保護功能

• ?過流保護?：監測并限制輸出電流，防止過載
• ?過熱保護?：監測結溫，防止過熱損壞
• ? 欠壓鎖定（UVLO） ?：在輸入電壓過低時自動關斷輸出，保護負載

8. 文檔與支持

• ?文檔?：提供數據表、應用報告、用戶指南等支持文檔
• ?支持資源?：包括TI E2E?支持論壇、產品文件夾鏈接等

9. 訂購信息

• ?環保信息?：符合RoHS標準，提供綠色封裝選項
• ?可訂購狀態?：ACTIVE（推薦用于新設計）

LP875761-Q1是一款高性能的四相DC/DC降壓轉換器，專為汽車應用設計，提供高電流輸出、高效率和多種保護功能。通過I2C接口和GPIO控制，用戶可以靈活地配置和控制電源軌，滿足復雜汽車系統的電源管理需求。
