LP8756x-Q1 器件旨在滿足各種汽車電源應用中最新處理器和平臺的電源管理要求。該器件包含 4 個降壓 DC/DC 轉換器內核，可配置為 4 相輸出、3 相和 1 相輸出、2 相和 2 相輸出、1 個 2 相和 2 個 1 相輸出，或 4 個 1 相輸出。該設備由 I 控制^2^C 兼容串行接口和 BY 使能信號。
*附件：lp87561-q1.pdf

自動脈寬調制 （PWM） 到脈沖頻率調制 （PFM）作（AUTO 模式）以及自動相位添加和切相功能，可在較寬的輸出電流范圍內最大限度地提高效率。LP8756x-Q1 支持多相輸出的遠程差分電壓感應，以補償穩壓器輸出和負載點 （POL） 之間的 IR 壓降，從而提高輸出電壓的精度。開關時鐘可以強制到 PWM 模式，也可以與外部時鐘同步，以最大限度地減少干擾。

LP8756x-Q1 器件支持負載電流測量，無需添加外部電流檢測電阻器。該器件還支持可編程啟動和關斷延遲以及同步序列以啟用信號。這些序列可以包括 GPIO 信號，用于控制外部穩壓器、負載開關和處理器復位。在啟動和電壓變化期間，該器件控制輸出轉換速率，以最大限度地減少輸出電壓過沖和浪涌電流。

特性

• 適用于汽車應用
• 符合 AEC-Q100 標準，結果如下：
  • 器件溫度 1 級：-40°C 至 +125°C 環境工作溫度
  • 器件 HBM ESD 分類 2 級
  • 器件 CDM ESD 分類等級 C4B
• 輸入電壓：2.8 V 至 5.5 V
• 輸出電壓：0.6 V 至 3.36 V
• 4 個高效降壓型 DC/DC 轉換器內核：
  • 最大輸出電流：16 A（每相 4 A）
  • 可編程輸出電壓轉換速率：0.5 mV/μs 至 10 mV/μs
• 開關頻率： 2 MHz
• 擴頻模式和相位交錯
• 可配置的通用 I/O （GPIO）
• 我^2^C 兼容接口，支持標準 （100 kHz）、快速 （400 kHz）、快速+ （1 MHz） 和高速 （3.4 MHz） 模式
• 具有可編程掩碼的中斷功能
• 可編程電源正常信號 （PGOOD）
• 輸出短路和過載保護
• 超溫警告和保護
• 過壓保護 （OVP） 和欠壓鎖定 （UVLO）

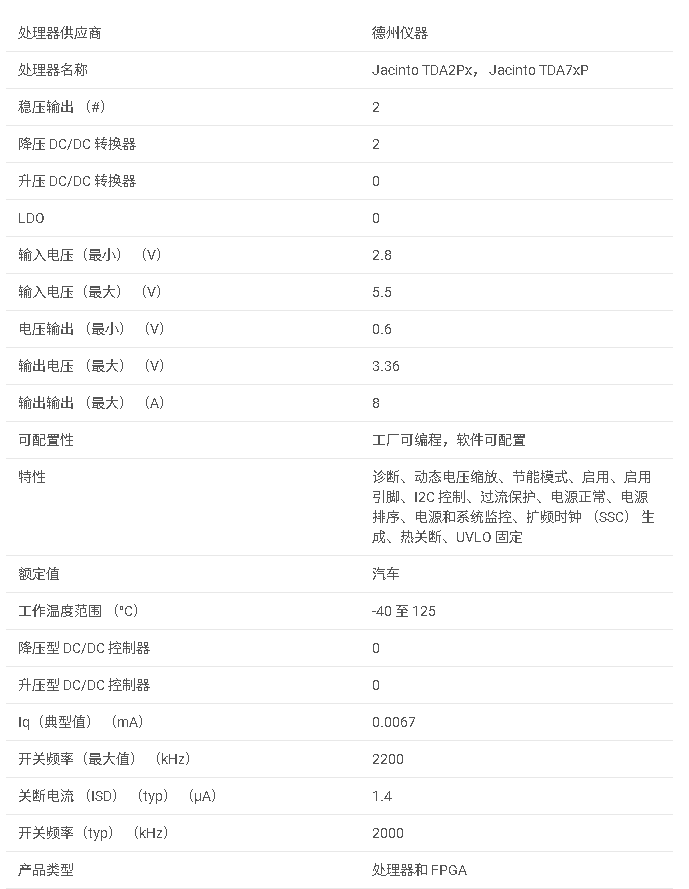

參數

方框圖

1. 概述

LP87561-Q1是一款高性能、高效率的四通道降壓DC/DC轉換器，專為汽車應用設計。該器件集成了四個步降DC/DC轉換器核心，每個核心可以獨立配置為1至4相輸出，提供高達16A的總輸出電流（每相4A）。

2. 主要特性

• ?汽車級應用?：符合AEC-Q100標準，適用于-40°C至+125°C的寬溫度范圍。
• ?高效率?：效率高達90%以上，支持動態相位添加和去除以優化輕載和重載下的效率。
• ?多相操作?：支持1至4相輸出配置，每相可獨立控制。
• ?可編程性?：通過I2C接口進行編程，支持輸出電壓、軟啟動時間、相位添加/去除閾值等參數的設置。
• ?保護功能?：包括過溫保護、過壓保護、欠壓鎖定、短路保護、過載保護等。
• ?監控與診斷?：提供Power-Good信號、輸出電流測量、負載電流限制等功能，支持遠程差分電壓感測。

3. 功能描述

• ?動態相位控制?：根據負載電流自動添加或去除相位，以優化效率。
• ?同步時鐘功能?：支持外部時鐘同步，減少EMI干擾。
• ?軟啟動與電壓斜坡控制?：在啟動和電壓變化時限制浪涌電流和過沖電壓。
• ?Power-Good信號?：監控輸出電壓，確保電源穩定后系統再啟動。
• ?輸出電流測量?：支持負載電流測量，無需外部電流感測電阻。

4. 應用

• 適用于汽車信息娛樂系統、儀表板、雷達和攝像頭等電源應用。

5. 封裝與尺寸

• 封裝類型：26引腳VQFN-HR，尺寸為4.5mm×4.0mm，0.5mm節距。

6. 典型應用電路

• 提供了多種配置示例，包括4相輸出、3相+1相輸出、2相+2相輸出等。

7. 布局指南

• 強調了正確布局對性能的重要性，提供了布局示例和關鍵元件的放置建議。

8. 文檔與支持

• 提供了詳細的數據手冊、應用報告、工具和軟件支持。
• 可通過TI的E2E?在線社區獲取技術支持和討論。

9. 注意事項

• 在使用過程中需遵守靜電放電（ESD）預防措施，以避免損壞器件。
• 布局時應考慮熱性能和EMI干擾，以確保最佳性能。
