LP8756x-Q1 器件旨在滿足各種汽車電源應用中最新處理器和平臺的電源管理要求。該器件包含 4 個降壓 DC/DC 轉換器內核，可配置為 4 相輸出、3 相和 1 相輸出、2 相和 2 相輸出、1 個 2 相和 2 個 1 相輸出，或 4 個 1 相輸出。該設備由 I 控制^2^C 兼容串行接口和 BY 使能信號。
*附件：lp87562-q1.pdf

自動脈寬調制 （PWM） 到脈沖頻率調制 （PFM）作（AUTO 模式）以及自動相位添加和切相功能，可在較寬的輸出電流范圍內最大限度地提高效率。LP8756x-Q1 支持多相輸出的遠程差分電壓感應，以補償穩壓器輸出和負載點 （POL） 之間的 IR 壓降，從而提高輸出電壓的精度。開關時鐘可以強制到 PWM 模式，也可以與外部時鐘同步，以最大限度地減少干擾。

LP8756x-Q1 器件支持負載電流測量，無需添加外部電流檢測電阻器。該器件還支持可編程啟動和關斷延遲以及同步序列以啟用信號。這些序列可以包括 GPIO 信號，用于控制外部穩壓器、負載開關和處理器復位。在啟動和電壓變化期間，該器件控制輸出轉換速率，以最大限度地減少輸出電壓過沖和浪涌電流。

特性

• 適用于汽車應用
• 符合 AEC-Q100 標準，結果如下：
  • 器件溫度 1 級：-40°C 至 +125°C 環境工作溫度
  • 器件 HBM ESD 分類 2 級
  • 器件 CDM ESD 分類等級 C4B
• 輸入電壓：2.8 V 至 5.5 V
• 輸出電壓：0.6 V 至 3.36 V
• 4 個高效降壓型 DC/DC 轉換器內核：
  • 最大輸出電流：16 A（每相 4 A）
  • 可編程輸出電壓轉換速率：0.5 mV/μs 至 10 mV/μs
• 開關頻率： 2 MHz
• 擴頻模式和相位交錯
• 可配置的通用 I/O （GPIO）
• 我^2^C 兼容接口，支持標準 （100 kHz）、快速 （400 kHz）、快速+ （1 MHz） 和高速 （3.4 MHz） 模式
• 具有可編程掩碼的中斷功能
• 可編程電源正常信號 （PGOOD）
• 輸出短路和過載保護
• 超溫警告和保護
• 過壓保護 （OVP） 和欠壓鎖定 （UVLO）

參數

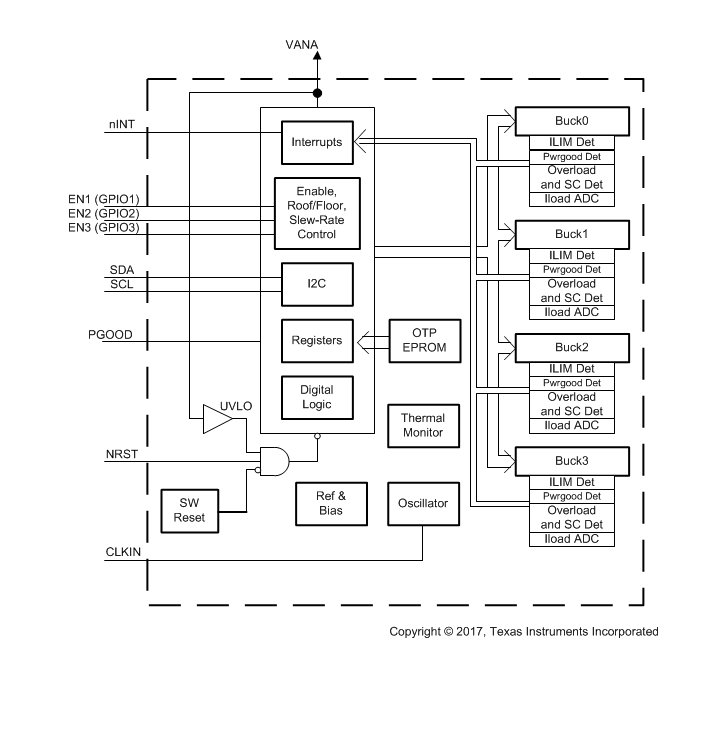

方框圖

1. 概述

LP87562-Q1是一款專為汽車應用設計的多相降壓DC/DC轉換器，集成了四個高效率的降壓轉換器核心。該器件支持AEC-Q100認證，適用于汽車信息娛樂系統、儀表板、雷達和攝像頭電源等應用。

2. 主要特性

• ?輸入電壓范圍?：2.8V至5.5V
• ?輸出電壓范圍?：0.6V至3.36V
• ?最大輸出電流?：16A（每相4A）
• ?多相操作?：支持1至4相操作，可配置為單輸出四相、三相加單相、雙相加兩相或四個單相輸出
• ?高效能?：自動PWM/PFM模式切換，以優化不同負載條件下的效率
• ?保護功能?：包括輸出短路和過載保護、過溫警告、輸入過壓保護等
• ?可編程特性?：支持輸出電壓調節、軟啟動、電源良好信號等可編程特性
• ?I2C接口?：支持標準（100kHz）、快速（400kHz）、快速+（1MHz）和高速（3.4MHz）模式

3. 應用

• 汽車信息娛樂系統電源
• 汽車儀表板電源
• 汽車雷達系統電源
• 汽車攝像頭模塊電源

4. 功能描述

• ?多相操作?：LP87562-Q1通過自動添加和移除相位來優化不同負載條件下的效率。
• ?PWM/PFM模式?：根據負載電流自動切換PWM和PFM模式，輕載時進入PFM模式以降低功耗。
• ?遠程差分電壓感測?：支持多相輸出的遠程差分電壓感測，以補償調節器輸出和負載點（POL）之間的IR壓降，提高輸出電壓的準確性。
• ?同步時鐘?：轉換器的開關時鐘可以同步到外部時鐘，以最小化干擾。
• ?可編程特性?：包括輸出電壓調節、輸出電壓斜率控制、軟啟動時間等。

5. 封裝與訂購信息

• ?封裝類型?：26引腳VQFN-HR封裝，尺寸為4.5mm×4.0mm
• ?環境溫度范圍?：-40°C至+125°C
• ?訂購信息?：提供多種封裝和溫度等級選項，如LP875620RNFRQ1（活性狀態）

6. 文檔與支持

• 提供詳細的數據表、應用指南和布局指南。
• TI E2E?在線社區提供技術支持和討論。

7. 注意事項

• 在設計電路時，應遵循布局指南以確保最佳性能和減少噪聲干擾。
• 該芯片對靜電放電（ESD）敏感，需要采取適當的預防措施。

LP87562-Q1是一款功能強大、高效可靠的多相降壓DC/DC轉換器，專為滿足汽車應用的嚴格電源管理要求而設計。
