LM604x0-Q1 汽車級穩壓器是一款易于使用的同步降壓 DC/DC 轉換器，可為汽車應用提供一流的效率。LM60430-Q1 可驅動高達 3A 的負載電流，而 LM60440-Q1 是業界最小的 4A 降壓轉換器。

LM604x0-Q1 采用超小型 WQFN 封裝，具有可潤濕側翼和帶導熱墊的標準 QFN 引腳布局，以增強熱性能。這種增強型 QFN 封裝具有極小的寄生電感和電阻，可實現非常高的效率，同時最大限度地減少開關節點振鈴并顯著降低 EMI。
*附件：lm60440-q1.pdf

LM604x0-Q1 使用峰值電流模式控制在輕負載時自動折返頻率，以確保在整個負載范圍內的出色效率。低功耗與熱優化型 QFN 封裝相結合，可實現高功率密度解決方案尺寸。此外，該器件需要很少的外部元件，并具有專為簡單 PCB 布局而設計的引腳排列。LM604x0-Q1 的小尺寸解決方案和功能集旨在簡化各種終端設備的實施。

特性

• 符合 AEC-Q100 標準，適用于汽車應用：
  • 溫度等級 1：–40°C 至 +125°C，T一個
• 功能安全
  • 提供有助于功能安全系統設計的文檔
• 低 EMI 和開關噪聲
  • 符合 CISPR25 5 類標準
  • 增強型 QFN 封裝可最大限度地減少寄生電感和開關節點振鈴
• 針對汽車應用進行配置
  • 標準 QFN 封裝：單個大型導熱墊和所有引腳均可從周邊訪問
  • 引腳兼容變體：
    • LM60440-Q1 （36 V，4 A）
    • LM60430-Q1 （36 V，3 A）
  • 結溫范圍 –40°C 至 +150°C
  • ±1.5% 總輸出調節精度
  • 頻率： 400 kHz
  • 輸出電壓范圍：1 V 至 24 V
• 所有負載下的高效功率轉換
  • 峰值效率 > 95%
  • 10mA、12V 時 PFM 效率為 90% 在 、5 V外
  • 25 μA 的低工作靜態電流

參數

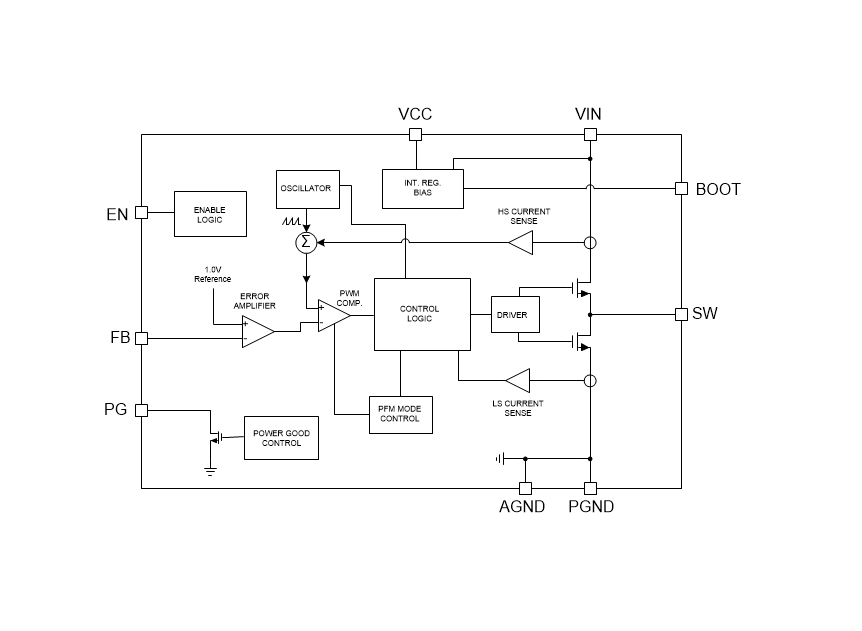

方框圖

1. 主要特性

• ?寬輸入電壓范圍?：3.8V至36V，適用于多種汽車電源系統。
• ?高輸出電流能力?：最大輸出電流可達4A，滿足高功率需求的應用。
• ?高效率?：峰值效率超過95%，在輕載PFM模式下仍能保持高效率。
• ?低EMI設計?：采用增強的QFN封裝，有效減少寄生電感和開關節點振鈴，符合CISPR25 Class 5標準。
• ?功能安全支持?：提供功能安全相關文檔，幫助設計符合功能安全標準的系統。
• ?熱性能優越?：結溫范圍-40°C至+150°C，適應嚴苛的汽車工作環境。

2. 應用領域

• ?信息娛樂系統?：為車載音頻、視頻設備提供穩定電源。
• ?USB充電?：為車載USB充電端口提供高效、可靠的電源解決方案。
• ?車身電子與照明?：為車身控制模塊、LED照明等提供電源。
• ?集群系統?：為汽車儀表盤和集群控制模塊供電。

3. 功能亮點

• ?自動模式切換?：根據負載情況自動在PWM和PFM模式之間切換，確保全負載范圍內的高效率。
• ?電源良好標志輸出?：PG引腳用于指示輸出電壓狀態，便于系統監控和復位控制。
• ?精確使能控制?：EN引腳具有精確的使能閾值，支持遠程啟動和關斷功能。
• ?全面的保護機制?：包括電流限制、短路保護、熱關斷和欠壓鎖定等，確保設備安全穩定運行。

4. 性能指標

• ?固定開關頻率?：400kHz，有助于簡化濾波設計并降低EMI。
• ?輸出電壓范圍?：1V至24V可調，滿足多種應用需求。
• ?低靜態電流?：在非切換狀態下，靜態電流低至微安級別，有助于降低待機功耗。
• ?輸出電壓精度?：±1.5%的總輸出調節精度，確保輸出電壓穩定可靠。

5. 設計指南

• ?輸入和輸出電容選擇?：推薦使用高質量、低ESR的陶瓷電容，并盡可能靠近IC放置以減小噪聲和紋波。
• ?電感選擇?：基于期望的紋波電流和負載電流選擇合適的電感值。
• ?布局與接地?：遵循最佳布局實踐，確保關鍵信號路徑短且直，同時提供良好的接地和散熱設計。
• ?BOOT電容配置?：正確連接BOOT電容以確保內部高壓側驅動器的正常工作。

6. 支持資源

• ?WEBENCH? Power Designer?：提供在線電源設計工具，可快速生成和優化電源設計方案。
• ?詳細的數據手冊和應用報告?：提供全面的技術規格、應用指南和設計資源。
• ?技術支持?：TI提供豐富的技術支持資源，包括論壇、文檔更新通知等。
