LP8756x-Q1 器件旨在滿足各種汽車電源應用中最新處理器和平臺的電源管理要求。該器件包含 4 個降壓 DC/DC 轉換器內核，可配置為 4 相輸出、3 相和 1 相輸出、2 相和 2 相輸出、1 個 2 相和 2 個 1 相輸出，或 4 個 1 相輸出。該設備由 I 控制^2^C 兼容串行接口和 BY 使能信號。
*附件：lp87565-q1.pdf

自動脈寬調制 （PWM） 到脈沖頻率調制 （PFM）作（AUTO 模式）以及自動相位添加和切相功能，可在較寬的輸出電流范圍內最大限度地提高效率。LP8756x-Q1 支持多相輸出的遠程差分電壓感應，以補償穩壓器輸出和負載點 （POL） 之間的 IR 壓降，從而提高輸出電壓的精度。開關時鐘可以強制到 PWM 模式，也可以與外部時鐘同步，以最大限度地減少干擾。

LP8756x-Q1 器件支持負載電流測量，無需添加外部電流檢測電阻器。該器件還支持可編程啟動和關斷延遲以及同步序列以啟用信號。這些序列可以包括 GPIO 信號，用于控制外部穩壓器、負載開關和處理器復位。在啟動和電壓變化期間，該器件控制輸出轉換速率，以最大限度地減少輸出電壓過沖和浪涌電流。

特性

• 適用于汽車應用
• 符合 AEC-Q100 標準，結果如下：
  • 器件溫度 1 級：-40°C 至 +125°C 環境工作溫度
  • 器件 HBM ESD 分類 2 級
  • 器件 CDM ESD 分類等級 C4B
• 輸入電壓：2.8 V 至 5.5 V
• 輸出電壓：0.6 V 至 3.36 V
• 4 個高效降壓型 DC/DC 轉換器內核：
  • 最大輸出電流：16 A（每相 4 A）
  • 可編程輸出電壓轉換速率：0.5 mV/μs 至 10 mV/μs
• 開關頻率： 2 MHz
• 擴頻模式和相位交錯
• 可配置的通用 I/O （GPIO）
• 我^2^C 兼容接口，支持標準 （100 kHz）、快速 （400 kHz）、快速+ （1 MHz） 和高速 （3.4 MHz） 模式
• 具有可編程掩碼的中斷功能
• 可編程電源正常信號 （PGOOD）
• 輸出短路和過載保護
• 超溫警告和保護
• 過壓保護 （OVP） 和欠壓鎖定 （UVLO）

參數

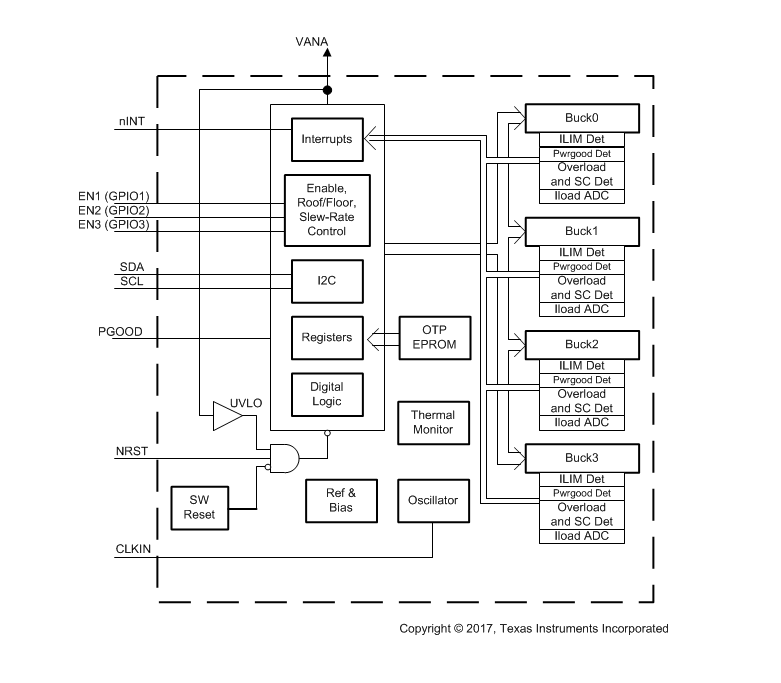

方框圖

1. 概述

LP87565-Q1 是一款高性能、高效率的多相降壓 DC/DC 轉換器，專為滿足汽車應用中最新處理器和平臺的電源管理需求而設計。該設備集成了四個降壓轉換器核心，支持多種配置模式，包括單四相輸出、三相和單相輸出、雙相和兩個單相輸出、以及四個單相輸出。

2. 主要特性

• ?多相降壓轉換器?：四個降壓轉換器核心，每個核心最大輸出電流 4A（相位），總最大輸出電流 16A。
• ?自動 PWM/PFM 模式?：根據負載情況自動切換 PWM 和 PFM 模式，優化效率。
• ?遠程電壓感測?：支持多相輸出的遠程差分電壓感測，補償調節器輸出與負載點（POL）之間的 IR 壓降，提高輸出電壓準確性。
• ?同步時鐘功能?：支持外部時鐘同步，減少干擾。
• ?可編程啟動和關機延遲?：包括 GPO 信號與使能信號同步。
• ?保護功能?：包括過溫警告、熱關機、輸入過壓保護、輸出過壓保護、欠壓鎖定、短路保護和過載保護。

3. 電氣特性

• ?輸入電壓范圍?：2.8V 至 5.5V。
• ?輸出電壓范圍?：0.6V 至 3.36V，步長可調。
• ?效率?：在寬輸出電流范圍內保持高效率，特別是在 PWM 模式下。
• ?熱警告和關機溫度?：熱警告溫度可調（125°C 或 137°C），熱關機溫度約為 150°C。

4. 功能描述

• ?多相操作?：支持多達四相操作，可配置為單四相、三相和單相、雙相和兩個單相、或四個單相輸出。
• ?相位添加和去除?：根據負載情況自動添加或去除相位，以優化效率。
• ?軟啟動?：防止啟動時的浪涌電流。
• ?輸入電壓保護?：包括欠壓鎖定和過壓保護。
• ?輸出電壓監測和保護?：包括過壓監測、欠壓監測和過載保護。
• ?熱管理?：包括熱警告和熱關機功能。

5. 應用

• 汽車信息娛樂系統
• 汽車儀表集群
• 雷達系統
• 攝像頭電源應用

6. 封裝與尺寸

• ?封裝類型?：VQFN-HR（26 引腳），帶熱墊。
• ?尺寸?：4.50mm × 4.00mm。

7. 布局與接地

• ?輸入電容?：每個轉換器相位需要 10μF 的陶瓷輸入旁路電容，靠近 VIN_Bx 引腳和 PGND_Bx 引腳放置。
• ?輸出電容?：每個相位需要至少 22μF 的陶瓷輸出電容，使用 X7R 或 X7T 類型，考慮 DC 偏置電壓特性。
• ?接地?：良好的接地設計對于減少噪聲和確保性能至關重要。

8. 編程與接口

• ?I2C 接口?：通過 I2C 接口訪問可編程功能和寄存器。
• ?寄存器映射?：提供詳細的寄存器映射和說明，包括控制寄存器、狀態寄存器等。
