HMC425A 0.5 dB LSB GaAs MMIC 6位數字正控制衰減器，2.2-8.0GHz技術手冊
概述
HMC425ALP3E均為寬帶6位GaAs IC數字衰減器，采用低成本無引腳表貼封裝。工作頻率范圍2.2 GHz到8.0 GHz，插入損耗低于4.5 dB典型值。衰減器位值為0.5 (LSB)、1、2、4、8和16 dB，總衰減為31.5 dB。衰減精度非常高，典型步長誤差為± 0.5 dB，IIP3為+40 dBm。六個控制電壓輸入，在0和+3至+5V之間切換，用于選擇每個衰減狀態。需要+3至+5V的VDD單偏置。
數據表：*附件：HMC425A 0.5 dB LSB GaAs MMIC 6位數字正控制衰減器，2.2-8.0GHz技術手冊.pdf
應用
特性
- 0.5 dB LSB步進至31.5 dB
- 每位單個控制線路
- 誤碼率：± 0.5 dB（典型值）
- +5V單電源
- 3×3 mm SMT封裝
框圖

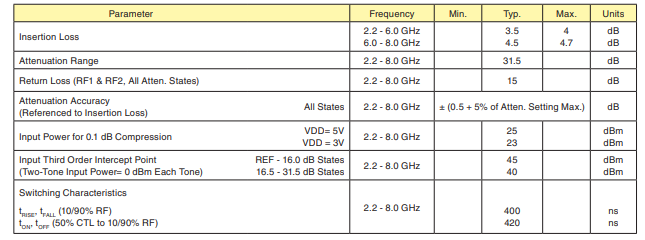

電氣規格

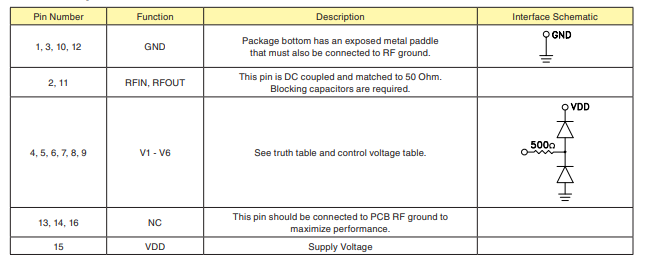

引腳描述

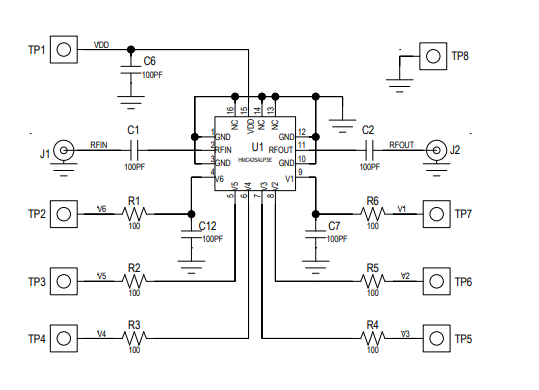

評估PCB原理圖

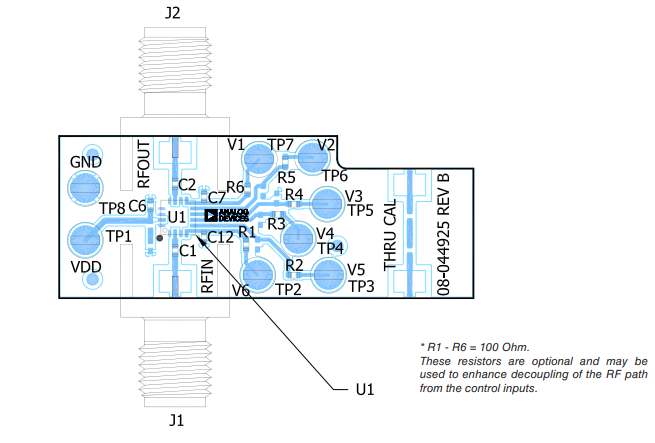

評估PCB布局
