TLV369 系列單通道和雙通道運算放大器是成本優化型 1.8V 毫微功耗放大器的典型代表。

數據手冊：*附件：TLV2369 具有零交叉失真的雙路 800nA、1.8V、RRIO 運算放大器技術手冊.pdf

該系列放大器由 1.8V 至 5.5V 的單電源供電運行，并且配有零交叉失真電路，可在整個共模輸入范圍內保持較高線性度且無交叉失真，從而實現真正的軌到軌輸入。該系列還兼容符合行業標準的 3.0V、3.3V 和 5.0V 標稱電壓。

TLV369（單通道版本）采用 5 引腳 SC70 封裝。TLV2369（雙通道版本）采用 8 引腳超薄小外形尺寸 (VSSOP) 和小外形尺寸集成電路 (SOIC) 封裝。

特性
? 成本優化型精密放大器，具有毫微功耗：800nA/通
道（典型值）
? 低偏移電壓：400μV（典型值）
? 軌到軌輸入和輸出
? 零交叉失真
? 低偏移漂移：0.5μV/°C（典型值）
? 增益帶寬積：850MHz
? 電源電壓：1.8V 至 5.5V
? 微型封裝：SC70-5、VSSOP-8

引腳功能和配置

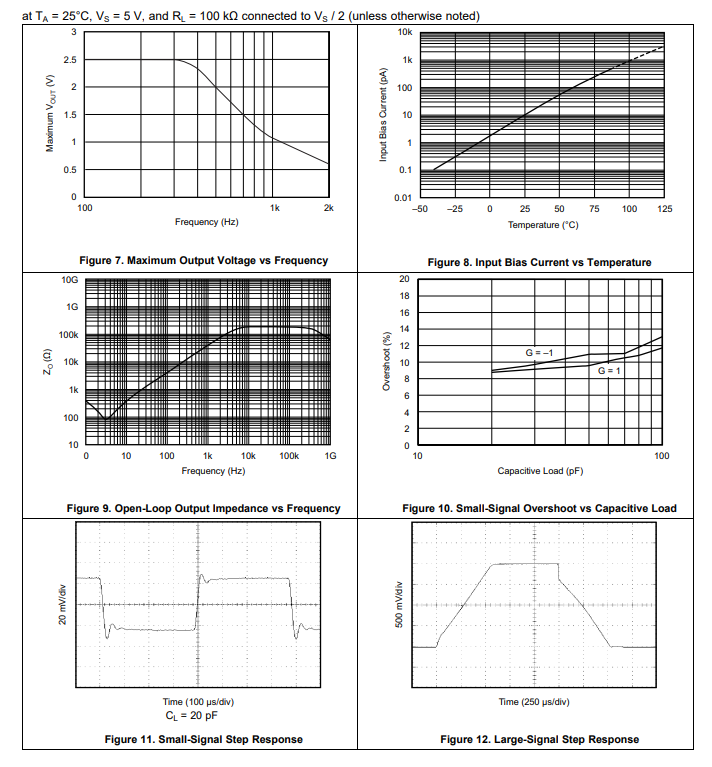

典型特性

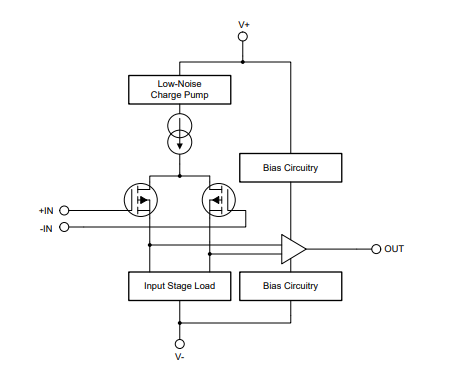

功能方框圖

應用
? 血糖儀
? 測試設備
? 低功耗傳感器信號調節
? 便攜式設備
