概述
ADF4150HV是一款集成高壓電荷泵的4.4 GHz小數N分頻或整數N分頻頻率合成器。可以使用該頻率合成器直接驅動外部寬帶VCO，從而無需運算放大器便可實現更高的調諧電壓,這可以簡化設計，降低成本，同時改善相位噪聲，因為與無源濾波器相比，有源濾波器拓撲往往會降低相位噪聲性能。

VCO頻率可進行1/2/4/8或16分頻，因此用戶可以產生低至31.25 MHz的RF輸出頻率。對于要求隔離的應用，RF輸出級可以實現靜音。靜音功能既可以通過引腳控制，也可以通過軟件控制。

所有片內寄存器均通過簡單的三線式接口進行控制。電荷泵采用6 V至30 V電源供電，器件的其余部分則采用3.0 V至3.6 V電源供電，不用時可以關斷。
數據表：*附件：ADF4150HV高壓小數N 整數N分頻PLL頻率合成器技術手冊.pdf

應用

• 無線基礎設施
• 微波點對（多）點無線電
• VSAT 無線電
• 測試設備
• 軍用和雷達應用
• 私有/陸地移動無線電

特性

• 小數N分頻頻率合成器和整數N分頻頻率合成器
• 高壓電荷泵：6V至30V
• 調整范圍：1.0 V至29 V（或Vp供電軌的± 1 V）
• RF帶寬達3.0 GHz
• 可編程1/2/4/8/16分頻輸出
• 頻率合成器電源電壓范圍：3.0 V至3.6 V
• 可編程雙模預計數器：4/5或8/9
• 可編程的輸出功率
• 可編程電荷泵電流
• RF輸出靜音功能
• 三線式串行接口
• 模擬和數字鎖定檢測

框圖

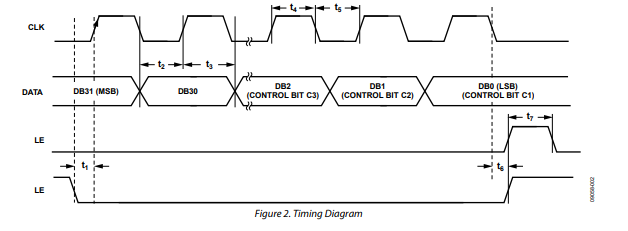

時序圖

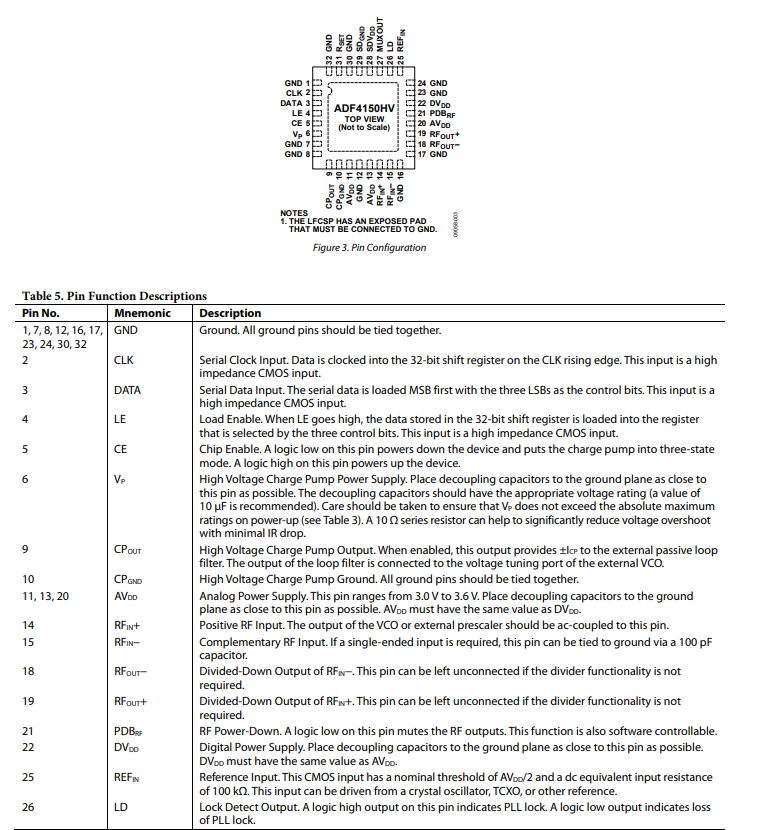

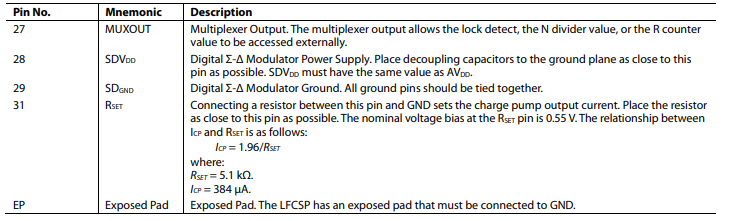

引腳配置描述

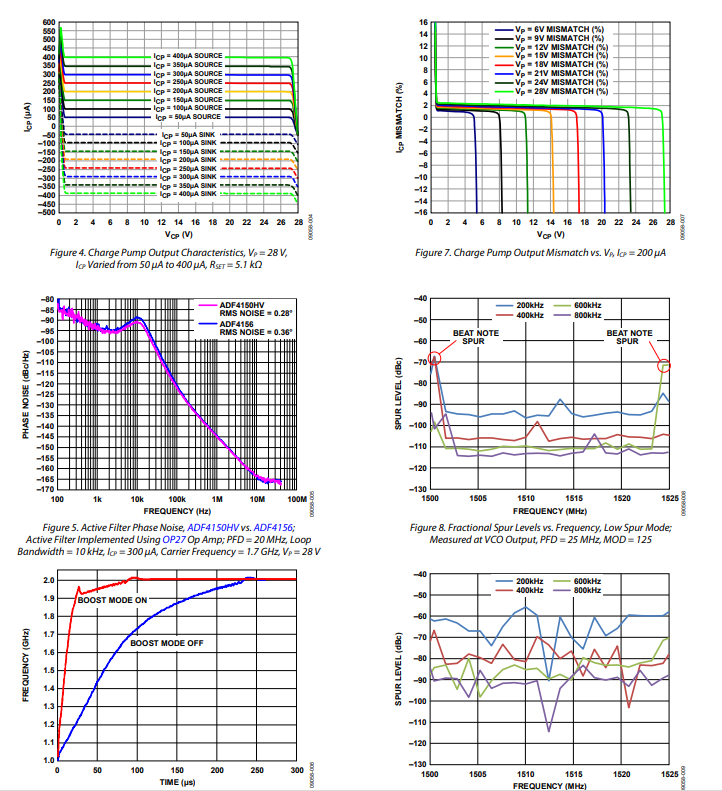

典型性能特征

電路描述

參考輸入部分

參考輸入級如圖14所示。SW1和SW2開關通常閉合，SW3開關通常斷開。掉電時，SW3閉合，SW1和SW2斷開。這樣，在掉電期間，**REF_{IN}**引腳不會有負載。

射頻N分頻器

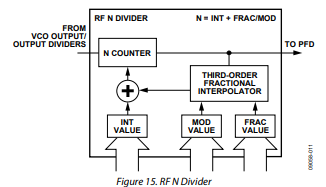

射頻N分頻器可在鎖相環（PLL）反饋路徑中實現分頻比。該分頻比由INT、FRAC和MOD值決定，如圖15所示。

INT、FRAC、MOD和R計數器關系

INT、FRAC和MOD值與R計數器配合，能夠生成間隔為鑒頻鑒相器（PFD）頻率分數倍的輸出頻率。更多信息請參見“射頻合成器——實例”部分。

射頻壓控振蕩器（VCO）頻率（RF_{OUT}）公式為：

其中：

• **RF_{OUT}**是外部壓控振蕩器（VCO）的輸出頻率。
• RF Divider是對VCO頻率進行分頻的輸出分頻器。
• INT是16位二進制計數器的預設分頻比（對于4/5預分頻器，為23至32,767；對于8/9預分頻器，為75至65,535 ）。
• FRAC是分數除法的分子（0至MOD - 1）。
• MOD是預設分數模數（2至4095 ）。

PFD頻率（f_{PFD}）公式為：

其中：

• **REF_{IN}**是參考輸入頻率。
• D是**REF_{IN}**倍頻位（0或1）。
• R是10位二進制可編程參考計數器的預設分頻比（1至1023 ）。
• T是**REF_{IN}**二分頻位（0或1 ）。

整數N模式

如果FRAC = 0且寄存器2中的DB8（LDF）位設為1，合成器將在整數N模式下運行。寄存器2中的DB8（LDF）位應設為1，以實現整數N模式下的數字鎖定檢測。

R計數器

10位R計數器可對輸入?yún)⒖碱l率（REF_{IN}）進行分頻，以產生PFD的參考時鐘。允許的分頻比范圍為1至1023。

鑒頻鑒相器（PFD）和高壓電荷泵

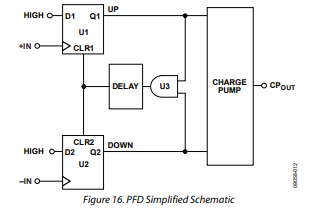

鑒頻鑒相器（PFD）對R計數器和N計數器進行計數，并輸出與兩個計數器之間的相位和頻率差成比例的信號。圖16是PFD的簡化示意圖。

PFD包含一個延遲元件，用于將抗鋸齒脈沖寬度設置為4.2ns。此脈沖可確保PFD轉換功能中不存在死區，并提供一致的參考雜散電平。

高壓電荷泵采用ADI公司的專有高壓工藝設計，可使電荷泵在由30V電源供電時，輸出高達29V的電壓。高壓電荷泵在與高壓VCO接口時，無需有源濾波。
