概述
ADF4116/ADF4117/ADF4118均為頻率合成器，可以用來在無線接收機和發射機的上變頻和下變頻部分實現本振。上述器件由低噪聲數字鑒頻鑒相器(PFD)、精密電荷泵、可編程參考分頻器、可編程A和B計數器以及雙模預分頻器(P/P+1)組成。A（5位）、B（13位）計數器與雙模預分頻器(P/P+1)配合，可實現N分頻器(N = BP+A)。此外，14位參考分頻器（R分頻器）允許PFD輸入端的REFIN 頻率為可選值。如果頻率合成器與外部環路濾波器和電壓控制振蕩器(VCO)一起使用，則可以實現完整的鎖相環(PLL)。

所有片內寄存器均通過簡單的三線式接口進行控制。

這些器件采用2.7 V (±10%)或5 V (±10%)電源供電，不用時可以關斷。
數據表：*附件：ADF4116 ADF4117 ADF4118單通道、整數N分頻550MHz PLL技術手冊.pdf

特性

• ADF4116: 550 MHz
• ADF4117: 1.2 GHz
• ADF4118: 3.0 GHz
• +2.7 V至+5.5 V電源供電
• 雙模預分頻器
  ADF4116: 8/9
  ADF4117/ADF4118: 32/33
• 獨立的電荷泵電源(VP )可在3 V系統中提供擴展的調諧電壓
• 三線式串行接口
• 數字鎖定檢測
• 省電模式
• 快速鎖定模式

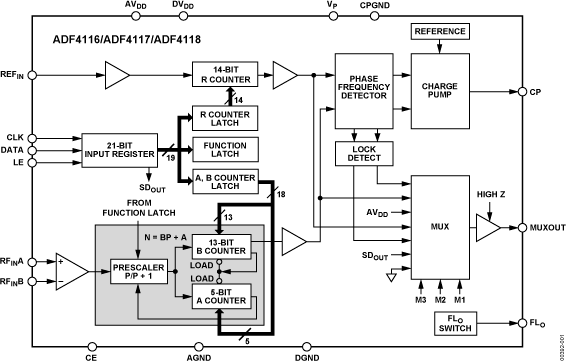

框圖

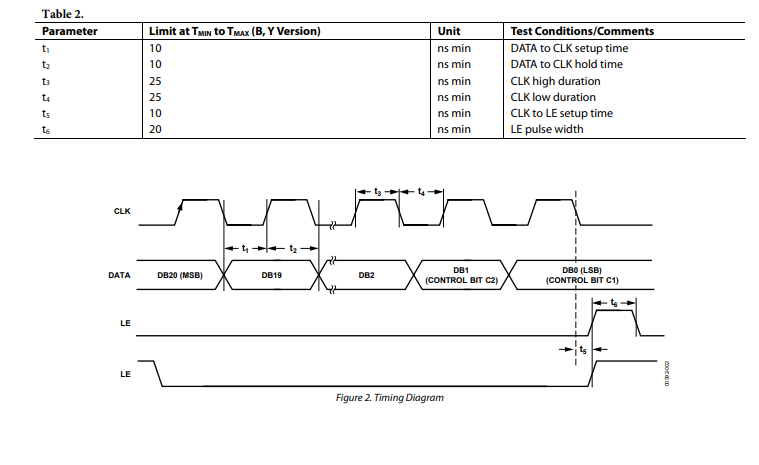

時序特征

引腳配置描述

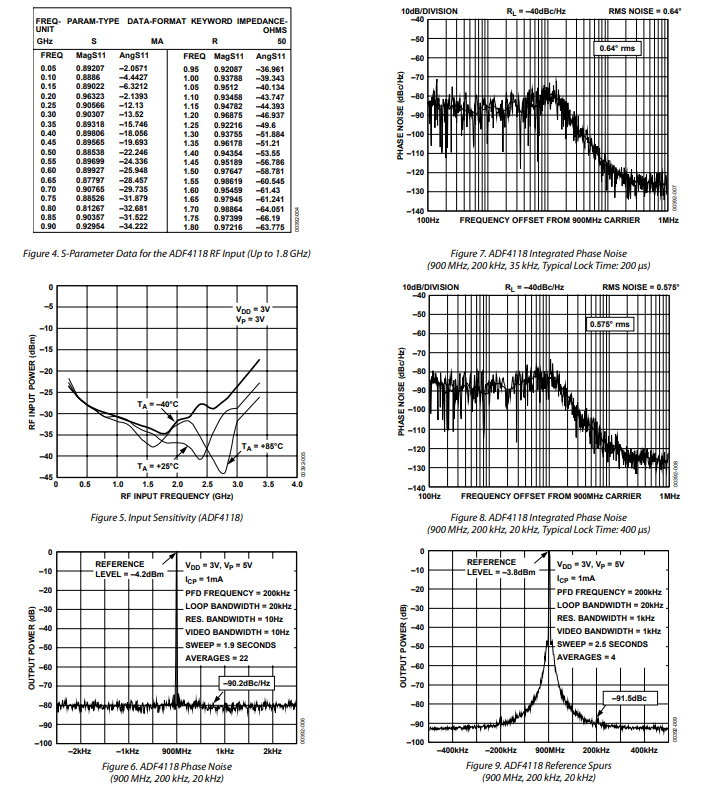

典型性能特征

電路說明

參考輸入部分

參考輸入級如圖25所示。SW1和SW2通常為閉合開關，SW3通常斷開。當啟動掉電模式時，SW3閉合，SW1和SW2斷開。這確保了在掉電時參考引腳（(REF_{IN})）不會有負載。

射頻輸入部分

射頻輸入級如圖26所示。其后接一個兩級限幅放大器，以生成預分頻器所需的電流模式邏輯（CML）時鐘電平。

預分頻器（P/P + 1）

雙模數預分頻器（P/P + 1）與A計數器和B計數器配合，可實現較大的分頻比N（(N = PB + A) ）。雙模數預分頻器以CML電平工作，它從射頻輸入級獲取CML時鐘信號，并將其分頻到適合CMOS A計數器和B計數器處理的頻率。預分頻器是可編程的，對于ADF4116，可在軟件中設置為8/9；對于ADF4117和ADF4118，可設置為32/33 。它基于同步4/5核心。

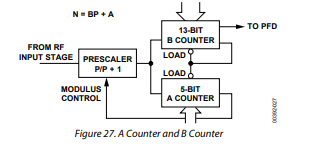

A計數器和B計數器

A CMOS計數器和B CMOS計數器與雙模數預分頻器配合，可在鎖相環（PLL）反饋回路中實現較寬范圍的分頻比。當預分頻器的輸出為200 MHz或更低時，這些計數器可正常工作。

脈沖吞咽功能
A計數器和B計數器與雙模數預分頻器配合，能夠生成間隔僅為參考頻率除以R的輸出頻率。壓控振蕩器（VCO）頻率的計算公式為：

其中：

• (f_{VCO})是外部壓控振蕩器（VCO）的輸出頻率。
• (P)是雙模數預分頻器的模數。
• (B)是13位二進制計數器的預設分頻比（3到8191）。
• (A)是6位吞咽計數器的預設分頻比（0到31）。
• (f_{REFIN})是外部參考頻率振蕩器的頻率。
• (R)是14位二進制可編程參考計數器的預設分頻比（1到16,383）。

R計數器

14位R計數器可對輸入參考頻率進行分頻，以產生送往鑒頻鑒相器（PFD）的參考時鐘。允許的分頻比范圍是1到16,383 。
